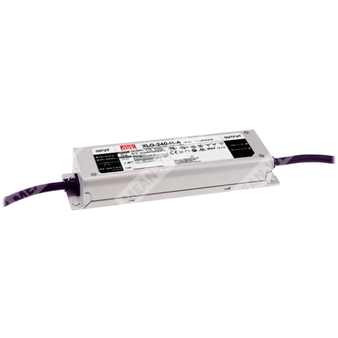

XLG-240I-L-AB
Особенности
Широкий диапазон входного напряжения 100~305В переменного тока (Класс I)
Выход полной мощности при 70~100% работы в режиме постоянной мощности
Металлический корпус с защитой IP67, подходит для наружного применения
Защита от импульсных перенапряжений: 6кВ/4кВ (опционально 10кВ/6кВ)
3-в-1 функция диммирования (диммирование до отключения и изолированная схема)
Версия для Индии (EESL) может выдерживать входные перенапряжения 440В переменного тока в течение 48 часов
Функции защиты: OVP / SCP / OCP / OTP
Срок службы > 50 000 ч.
Применение
Освещение высотных зданий
Уличное освещение
Прожекторное освещение
Сценическое освещение
Освещение для рыбалки
Освещение для садоводства
Освещение промышленных цехов
Светодиодные ленты (тип ABV)
Сельскохозяйственное освещение (тип ABV)
Применение типа HL для использования в класс I, Зона 2
Описание
Линейка XLG-240 — это 240-ваттные AC/DC светодиодные драйверы, работающие в режиме постоянной мощности. Модель XLG-240 функционирует в диапазоне входного напряжения 100~305В переменного тока и предлагает вариации с разными номиналами выходного тока от 700 мА до 6,66 А. Благодаря высокому КПД до 93% и бесвентиляторной конструкции вся серия может работать при температуре корпуса от -40℃ до +90℃ в условиях естественной конвекции воздуха. Прочный металлический корпус и степень защиты IP67 позволяют использовать эти источники как внутри помещений, так и на улице. Инновационные технологии позволяют использовать эти драйверы для надежного питания светодиодов в любых климатических и эксплуатационных условиях по всему миру. Серия XLG-240 спроектирована согласно последним международным стандартам безопасности IEC61347/GB19510.1 и UL8750. Цепи выхода и диммирования полностью соответствуют новым регламентам по изоляции, что обеспечивает безопасность установки для пользователя и светотехнических систем.
Cпецификация
Модель: XLG-240I-L-AB
Выходные параметры
Номинальный ток: 700 мА
Номинальная мощность: 239,4 Вт
Диапазон рабочего тока (постоянная мощность): 350~1050 мА
Полный диапазон рабочего тока: 700~1050 мА
Диапазон выходного напряжения: 178~342 В
Максимальное выходное напряжение без нагрузки: 370 В
Диапазон регулировки выходного тока: Регулируется для типов A/AB только (с помощью встроенного подстроечного резистора)
Пульсации выходного тока: 5,0% (при нагрузке ≥50% от номинального напряжения)
Точность выходного тока: ±4%
Время готовности: 500 мс при 230В AC, 1200 мс при 115В AC
Входные параметры
Диапазон входного напряжения: 100~305 В перем.тока; 142~431 В постоян.тока
Диапазон частоты: 47 ~ 63 Гц
Коэффициент мощности (типовой): PF≥0,97 / 115В AC, PF≥0,95 / 230В AC, PF≥0,92 / 277В AC (при полной нагрузке)
Потребляемый ток AC (типовой): 2,7A / 115В AC; 1,3A / 230В AC; 1,1A / 277В AC
Пусковой ток (типовой): Холодный старт, 85A (ширина импульса = 500мкс, измерено при 50% Iпик) при 230В AC; согласно NEMA 410
Максимальное количество источников на автомате 16А: 2 изделия (автомат типа B) / 4 изделия (автомат типа C) при 230В AC
Ток утечки: <0,75 мА / 277В AC
Потребление в режиме ожидания: Потребляемая мощность в режиме ожидания <0,5 Вт для типа AB (диммирование выключено, для стандартной версии)
Защита
Короткое замыкание: Режим прерывистого ограничения нагрузки или постоянного ограничения по току, автоматическое восстановление после устранения аварии
Защита по превышению напряжения на выходе: Отключение выходного напряжения, восстановление после повторного включения питания
Защита по превышению входного напряжения: 320~390В AC (отключение выхода при превышении напряжения защиты, автоматическое восстановление после устранения аварии)
Выдержка внештатного входного напряжения: Выдерживает входное напряжение 440В AC в течение 48 часов
Защита от перегрева: Отключение выходного напряжения, восстановление после повторного включения питания
Условия эксплуатации
Температурный коэффициент: ±0,03%/℃ (0 ~ 60℃)
Рабочая температура: Температура корпуса -40 ~ +90℃ (см. раздел "Зависимость нагрузки от температуры")
Максимальная температура корпуса: +90℃
Рабочая влажность: 20 ~ 95% RH, без конденсации
Температура и влажность хранения: -40 ~ +80℃, 10 ~ 95% RH, без конденсации
Вибрация: 10 ~ 500Гц, 5G, 12 мин/1 цикл, по 72 мин. по осям X, Y, Z
MTBF: 2496,2 тыс. часов минимум по Telcordia SR-332 (Bellcore), 219,8 тыс. часов минимум по MIL-HDBK-217F (25℃)
Безопасность и ЭМС
Стандарты безопасности: UL8750 (тип "HL"), CSA C22.2 №250.13-12; ENEC BS EN, EN61347-1, BS EN, EN61347-2-13 независимый, BS EN, EN62384; GB19510.1, GB19510.14; EAC TP TC 004; J61347-1(H29), J61347-2-13(H29), KC61347-1, KC61347-2-13, IS15885(Part2/Sec13); NOM-058-SCFI-2017 (за исключением типа Blank); IP67 одобрено
Испытательное напряжение: Вход-выход: 3,75кВ AC; Вход-земля: 2кВ AC; Выход-земля: 1,5кВ AC
Сопротивление изоляции: Вход-выход, Вход-земля, Выход-земля: 100МОм / 500В DC / 25℃/70% RH
Эмиссия ЭМС:
— По проводам: BS EN/EN55015 (CISPR15), GB/T 17743
— По излучению: BS EN/EN55015 (CISPR15), GB/T 17743
— Гармонические токи: BS EN/EN61000-3-2, GB17625.1, Класс C при нагрузке ≥50%
— Мерцание напряжения: BS EN/EN61000-3-3
Иммунитет ЭМС:
— ЭСД: BS EN/EN61000-4-2, Уровень 3, 8кВ по воздуху; Уровень 2, 4кВ контакт
— Излучение: BS EN/EN61000-4-3, Уровень 2
— Быстрые помехи: BS EN/EN61000-4-4, Уровень 3
— Импульсные перенапряжения: BS EN/EN61000-4-5, 4кВ (фаза-фаза), 6кВ (фаза-земля), (опционально 6К/10К)
— Ведущие помехи: BS EN/EN61000-4-6, Уровень 2
— Магнитное поле: BS EN/EN61000-4-8, Уровень 4
— Провалы и прерывания напряжения: BS EN/EN61000-4-11, >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерываний 250 периодов
— BS EN/EN61547
Прочее
Габариты: 219х63х35,5 мм (ДхШхВ)
Упаковка: 1 кг; 16 шт./16 кг/0,8 куб.фута
Примечания
1. Все параметры, не особо оговоренные, измерены при входном напряжении 230В AC, номинальном токе и температуре окружающей среды 25℃.
2. См. раздел "Методы управления светодиодными модулями".
3. Пульсации и шум измеряются с полосой пропускания 20 МГц с помощью скрученной пары длиной 12 дюймов и параллельно подключенных конденсаторов 0,1мкФ и 47мкФ.
4. Допуски включают установочный допуск, регулировку по входу и регулировку по нагрузке.
5. При низких входных напряжениях может потребоваться снижение мощности. См. разделы "Статические характеристики". При частом включении/отключении AC возможен переход ШИМ-контроллера в защищенный режим.
6. Длительность времени готовности измеряется при первом холодном запуске. При повторных включениях время может увеличиваться.
7. Только для серии XLG-240 I, а также модификаций данной серии без сертификатов UL/CSA.
8. Драйвер рассматривается как компонент, работающий в составе конечного оборудования. ЭМС будет зависеть от финальной сборки. Производитель конечного оборудования обязан повторно квалифицировать ЭМС всего изделия. См. https://www.meanwell.com//Upload/PDF/EMI_statement_en.pdf
9. Данная серия соответствует ожидаемому сроку службы >50 000 часов при Tcase (особенно точке tc либо ТМР, согласно DLC) примерно 75℃ или ниже.
10. Для требований последнего Регламента ErP данный светодиодный драйвер должен использоваться только с выключателем, без постоянного подключения к сети.
11. Снижение температуры окружающей среды: 3,5℃/1000 м высоты без вентилятора и 5℃/1000 м с вентилятором при работе выше 2000 м.
12. H-тип: RCM — по желанию. Независимые источники питания светодиодов не для жилых установок.
М- и L-тип: RCM — по желанию, соответствие стандартам IEC или AS/NZS, соответствие AS/NZS 4417.1.
13. Продукция, поступающая из Америки, может не иметь маркировки CCC/PSE/BIS/KC. Уточняйте у представителей MEAN WELL.
14. Некоторые изделия могут не иметь логотипа BIS — спрашивайте у представителей MEAN WELL.
15. Для любых монтажных и IP рекомендаций по установке см. наше руководство пользователя https://www.meanwell.com/Upload/PDF/LED_EN.pdf
16. Если регулировка тока превышает 110% номинального значения, драйвер перейдет в защитный режим.
17. Возможен кратковременный "over-shoot" по выходному току при включении источника и низком выходном напряжении/нагрузке.
18. Для получения сертификата NOM (Мексика) обращайтесь к представителям MEAN WELL.
19. Для типа A/AB/ABV учтите внутренний монтаж для соответствия требованиям применения типа HL.
