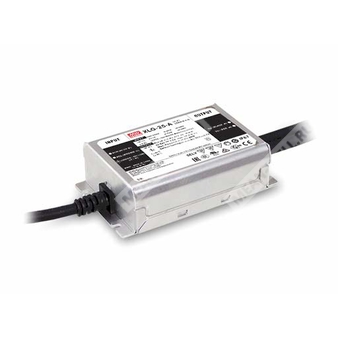

XLG-25-A - светодиодный AC/DC драйвер 25 Вт для питания LED-модулей в режиме постоянной мощности с регулируемым выходным током.
Расшифровка партномера
| Элемент партномера | Значение |
| XLG | Серия светодиодных драйверов постоянной мощности |
| 25 | Номинальная выходная мощность 25 Вт |
| A | Исполнение с регулировкой выходного тока встроенным потенциометром |
Назначение
XLG-25-A представляет собой светодиодный источник питания AC/DC мощностью 25 Вт, предназначенный для работы с LED-модулями в режиме постоянной мощности. Устройство рассчитано на питание от широкого диапазона сетевого напряжения 90...305 В AC и может применяться как внутри помещений, так и на открытом воздухе благодаря металлическому корпусу и степени защиты IP67.
Модель ориентирована на применение в системах светодиодного уличного, архитектурного, промышленного, заливающего и иного профессионального освещения. Конструкция с функциональным заземлением, встроенной активной коррекцией коэффициента мощности и изолированными выходной и управляющей цепями обеспечивает соответствие современным требованиям безопасности для светотехнического оборудования.
Особенности
- Выход в режиме постоянной мощности.
- Металлический корпус с функциональным заземлением.
- Встроенная активная коррекция коэффициента мощности.
- Исполнение класса 2.
- Потребление без нагрузки менее 0,5 Вт.
- Степень защиты IP67 для внутренней и наружной установки.
- Регулировка выходного тока встроенным потенциометром.
- Типовой ресурс более 50000 часов.
- Полная изоляция выходной цепи для обеспечения безопасности пользователя и светильника при монтаже.
- Работа при охлаждении естественной конвекцией.
- Исполнение Type HL для применения в зонах Class I, Division 2 hazardous location.
Области применения
- Светодиодное уличное освещение.
- Светодиодное архитектурное освещение.
- Светодиодное освещение промышленных и складских помещений.
- Светодиодные прожекторы и заливающее освещение.
- Применение в опасных зонах класса I, Division 2 для исполнения Type HL.
Описание
Серия XLG-25 является линейкой светодиодных драйверов мощностью 25 Вт с режимом постоянной мощности на выходе. Модель XLG-25-A работает от сети 90...305 В AC. Благодаря КПД до 88% устройство способно функционировать в широком диапазоне температур корпуса от минус 40 до плюс 85 °C при естественной конвекции.
Металлический корпус и исполнение IP67 позволяют использовать драйвер в наружных и внутренних установках. Модель XLG-25-A оснащена функцией регулировки выходного тока встроенным потенциометром, что повышает гибкость проектирования светодиодных систем. Серия соответствует актуальным международным требованиям безопасности IEC 61347, GB19510.1 и UL8750. Выходная цепь и цепь управления выполнены с изоляцией в соответствии с современными требованиями безопасности.
Выходные параметры
| Параметр | Значение |
| Номинальный выходной ток по умолчанию | 700 мА |
| Область постоянного тока | 22...54 В |
| Номинальная мощность | 25 Вт |
| Диапазон регулировки выходного тока | 0,25...1,05 А |
| Максимальное напряжение холостого хода | 57 В |
| Пульсации тока | не более 5,0% при номинальном токе |
| Время запуска | 500 мс |
| Время нарастания | 100 мс при 115 В AC, 230 В AC |
| Режим работы | постоянная мощность |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения AC | 90...305 В AC |
| Диапазон входного напряжения DC | 127...431 В DC |
| Частотный диапазон | 47...63 Гц |
| Коэффициент мощности | не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC при полной нагрузке |
| Полный коэффициент гармонических искажений | менее 10% при нагрузке не менее 50% для 115 В AC и 230 В AC; при нагрузке не менее 75% для 277 В AC |
| КПД, типовое значение | 88% |
| Входной ток | 0,29 А при 115 В AC; 0,15 А при 230 В AC; 0,13 А при 277 В AC |
| Пусковой ток | холодный старт 50 А, длительность 350 мкс, измерено на уровне 50% Ipeak при 230 В AC; по NEMA 410 |
| Максимальное количество блоков на автомат 16 А | 5 шт. для автомата типа B; 8 шт. для автомата типа C при 230 В AC |
| Ток утечки | менее 0,75 мА при 277 В AC |
| Потребление без нагрузки | менее 0,5 Вт |
Параметры защиты
| Параметр | Значение |
| Защита по мощности | 110...150% от номинальной мощности, автоматическое восстановление после устранения причины |
| Защита по току | ограничение постоянного тока, автоматическое восстановление после устранения причины |
| Защита от короткого замыкания | ограничение постоянного тока, автоматическое восстановление после устранения причины |
| Защита от перегрева | режим hiccup, автоматическое восстановление после устранения причины |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Температура корпуса при работе | от -40 до +85 °C |
| Максимальная температура корпуса | Tcase = +85 °C |
| Влажность при работе | 20...95% RH без конденсации |
| Температура хранения | от -40 до +80 °C |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...60 °C |
| Вибрация | 10...500 Гц, 5G, 12 мин на цикл, период 72 мин по осям X, Y, Z |
| Охлаждение | естественная конвекция |
| Степень защиты | IP67 |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Испытательное напряжение изоляции | вход-выход: 3,75 кВ AC; вход-земля: 2,0 кВ AC; выход-земля: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH для цепей вход-выход, вход-земля, выход-земля |
| Стандарты безопасности | UL8750 type HL; CSA C22.2 No.250.13-12; ENEC; AS/NZS IEC BS EN/EN61347-1; AS/NZS BS EN/EN61347-2-13 independent; BS EN/EN62384; IP67; GB19510.1; GB19510.14; EAC TP TC 004; J61347-1; J61347-2-13; KC61347-1; KC61347-2-13; NOM-058-SCFI-2017 |
ЭМС. Излучение
| Параметр | Стандарт | Уровень |
| Кондуктивные помехи | BS EN/EN55015, CISPR15, GB/T 17743 | соответствует |
| Излучаемые помехи | BS EN/EN55015, CISPR15, GB/T 17743 | соответствует |
| Гармонический ток | BS EN/EN61000-3-2, GB17625.1 | класс C при нагрузке не менее 50% |
| Фликер напряжения | BS EN/EN61000-3-3 | соответствует |
ЭМС. Устойчивость
| Параметр | Стандарт | Уровень |
| Электростатический разряд | BS EN/EN61000-4-2 | уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3 | уровень 3 |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | уровень 3, 4 кВ линия-линия, 6 кВ линия-земля |
| Кондуктивные помехи | BS EN/EN61000-4-6 | уровень 3 |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | провал более 95% на 0,5 периода; провал 30% на 25 периодов; прерывание более 95% на 250 периодов |
| Общий стандарт устойчивости | BS EN/EN61547 | соответствует |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 3931,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 399,9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 105 × 63 × 30 мм |
| Масса | 0,41 кг |
| Упаковка | 24 шт.; 10,5 кг; 0,81 куб. фута |
Механическое исполнение
| Параметр | Значение |
| Тип корпуса | 268A |
| Материал корпуса | металлический |
| Монтажные отверстия | 4 отверстия диаметром 4,5 мм |
| Длина входного кабеля | 300 ±20 мм |
| Длина выходного кабеля | 300 ±20 мм |
| Входной кабель | SJOW 17AWG x 3C и H05RN-F 3 x 1,0 мм² |
| Выходной кабель | SJOW 17AWG x 2C и 05RN-F 1,0 мм² |
| Цвета проводов входа | L: коричневый, N: синий, PE: зелено-желтый |
| Цвета проводов выхода | V+: красный, V-: черный |
| Точка контроля температуры корпуса | tc, максимальная температура корпуса |
Рабочая область LED-нагрузки
| Параметр | Значение |
| Рекомендуемая область работы | в пределах зоны постоянной мощности |
| Опорные рабочие точки | 250 мА при 54 В; 500 мА при 54 В; 700 мА при 36 В; 1050 мА при 24 В |
| Нижняя граница по напряжению в области постоянного тока | 22 В |
| Верхняя граница по напряжению в области постоянного тока | 54 В |
Дополнительные сведения
| Параметр | Значение |
| Частота преобразователя коррекции коэффициента мощности | 50...120 кГц |
| Частота ШИМ-преобразователя | 65 кГц |
| Класс источника питания | Class 2 power unit |
| Исполнение SELV | да |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Следует учитывать график методов управления LED-модулем и рабочую область нагрузки.
- Время запуска измеряется при первом холодном включении. Повторные циклы включения и выключения могут увеличивать время запуска.
- При низком входном напряжении может потребоваться снижение нагрузки. Необходимо учитывать статические характеристики.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Параметры ЭМС зависят от полной установки, поэтому производитель конечного изделия должен повторно подтвердить соответствие требованиям ЭМС для всей системы.
- Серия обеспечивает типовую наработку более 50000 часов при температуре корпуса, особенно в точке tc, около 80 °C или ниже.
- Для изделий, поставляемых в регионы Америки, маркировка CCC, PSE, BIS, KC может отсутствовать.
- По вопросам применения, а также особенностям монтажа для сохранения водозащиты IP следует обращаться к руководству пользователя.
- Пульсации и шум измеряются в полосе 20 МГц при использовании витой пары длиной 12 дюймов с параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ.
- Для соответствия актуальным требованиям ErP для светильников данный LED-драйвер может использоваться только после выключателя и не должен быть постоянно подключен к сети.
- Для применения Type HL необходимо учитывать требования к встраиванию устройства в конечное изделие.
- Для сертификата NOM требуется отдельное согласование с представителем производителя.
- Для эксплуатации на высоте более 2000 м безвентиляторные исполнения требуют снижения допустимой температуры окружающей среды на 3,5 °C на каждые 1000 м.
