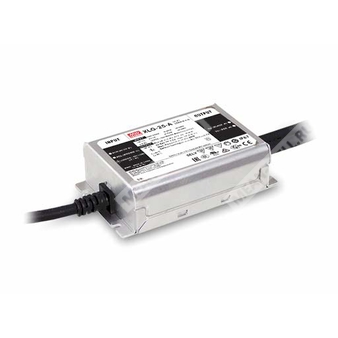

XLG-25-AB - светодиодный AC/DC драйвер 25 Вт в режиме постоянной мощности для питания светодиодных модулей с функцией диммирования.
XLG-25-AB — представитель серии XLG-25 компании MEAN WELL, предназначенный для питания светодиодных нагрузок в системах архитектурного, уличного, промышленного и заливающего освещения. Исполнение AB сочетает встроенную подстройку выходного тока и интерфейс 3 в 1 диммирования. Устройство работает в режиме постоянной мощности, имеет металлический корпус, гальванически изолированные выход и цепь диммирования, встроенную активную коррекцию коэффициента мощности и степень защиты IP67 для эксплуатации внутри и вне помещений.
Расшифровка партномера
| Фрагмент | Значение |
| XLG | Серия светодиодных драйверов MEAN WELL XLG |
| 25 | Номинальная выходная мощность 25 Вт |
| A | Регулировка выходного тока через встроенный потенциометр |
| B | Исполнение с функцией 3 в 1 диммирования: 0...10 В, ШИМ 10 В, сопротивление |
| AB | Комбинированное исполнение: встроенная подстройка тока и 3 в 1 диммирование |
Назначение и область применения
Драйвер предназначен для непосредственного питания светодиодных модулей в пределах допустимого диапазона напряжения и тока. Серия ориентирована на применение в следующих системах:
- светодиодное уличное освещение;
- светодиодное архитектурное освещение;
- светодиодное освещение высоких пролетов;
- светодиодные прожекторы;
- исполнение типа HL для применения в опасных зонах класса I, division 2.
Основные особенности
- режим постоянной мощности на выходе;
- металлический корпус с функциональным заземлением;
- встроенная активная коррекция коэффициента мощности;
- источник питания класса 2;
- степень защиты IP67 для внутренней и наружной установки;
- регулировка выходного тока встроенным потенциометром;
- функция 3 в 1 диммирования с гашением до выключения и изолированным исполнением цепи управления;
- малое потребление в режиме ожидания.
Описание
XLG-25-AB представляет собой AC/DC светодиодный драйвер мощностью 25 Вт с выходом в режиме постоянной мощности. Устройство рассчитано на питание от сети 90...305 В AC и благодаря КПД до 88% может работать в широком температурном диапазоне корпуса при естественной конвекции. Металлическое исполнение корпуса и защита IP67 позволяют применять изделие в наружных и внутренних светотехнических установках. Драйвер оснащен различными функциональными возможностями диммирования, что обеспечивает гибкость проектирования светодиодных систем. Выходная цепь и цепь диммирования изолированы в соответствии с требованиями безопасности для защиты пользователя и светильника при монтаже.
Выходные параметры
| Параметр | Значение |
| Номинальный выходной ток по умолчанию | 700 мА |
| Область постоянного тока | 22...54 В |
| Номинальная мощность | 25 Вт |
| Диапазон регулировки выходного тока | 0,25...1,05 А |
| Максимальное напряжение холостого хода | 57 В |
| Пульсация тока | не более 5,0% при номинальном токе |
| Время запуска | 500 мс |
| Время нарастания | 100 мс при 115 В AC, 230 В AC |
| Режим работы | постоянная мощность |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90...305 В AC |
| Диапазон входного напряжения постоянного тока | 127...431 В DC |
| Частотный диапазон | 47...63 Гц |
| Коэффициент мощности | не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC, при полной нагрузке |
| Полный коэффициент гармонических искажений | менее 10% при нагрузке не менее 50% для 115/230 В AC; при нагрузке не менее 75% для 277 В AC |
| Типовой КПД | 88% |
| Ток потребления | 0,29 А при 115 В AC; 0,15 А при 230 В AC; 0,13 А при 277 В AC |
| Пусковой ток | холодный старт 50 А, длительность 350 мкс, измерено на уровне 50% Iпик, при 230 В AC; согласно NEMA 410 |
| Максимальное число источников на автомат 16 А | 5 шт. для автомата типа B; 8 шт. для автомата типа C, при 230 В AC |
| Ток утечки | менее 0,75 мА при 277 В AC |
| Потребление без нагрузки | для серии A менее 0,5 Вт; для серии I менее 0,75 Вт |
| Потребление в режиме ожидания | для типа AB менее 0,5 Вт при отключенном диммировании |
Параметры диммирования
| Параметр | Значение |
| Тип исполнения | 3 в 1 диммирование |
| Способы управления | 0...10 В постоянного тока; ШИМ-сигнал 10 В; сопротивление |
| Диапазон частоты ШИМ | 100 Гц...3 кГц |
| Ток от источника питания в цепи диммирования | 100 мкА, тип. |
| Минимальный уровень диммирования | около 8% |
| Отключение по диммированию | возможен спад выходного тока до 0% при входе диммирования около 0 кОм, 0 В DC или при ШИМ 10 В со скважностью 0% |
| Требование по подключению | запрещено соединять DIM- с Vo- |
| Рекомендация по нагрузке | рекомендуется прямое подключение к светодиодам; применение с дополнительными драйверами не допускается |
| Изоляция цепи диммирования | предусмотрена |
Защиты
| Параметр | Значение |
| Защита от перегрузки по мощности | 110...150% от номинала, автоматическое восстановление после устранения причины |
| Защита по току | ограничение постоянного тока, автоматическое восстановление после устранения причины |
| Защита от короткого замыкания | ограничение постоянного тока, автоматическое восстановление после устранения причины |
| Защита от перегрева | режим hiccup, автоматическое восстановление после устранения причины |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура корпуса | Tcase = -40...+85 °C |
| Максимальная температура корпуса | +85 °C |
| Рабочая влажность | 20...95% относительной влажности, без конденсации |
| Температура хранения | -40...+80 °C |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...60 °C |
| Вибрация | 10...500 Гц, 5G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
| Степень защиты | IP67 |
| Охлаждение | естественная конвекция |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Испытательное напряжение изоляции | вход-выход: 3,75 кВ AC; вход-FG: 2,0 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции | вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750 тип HL; CSA C22.2 No. 250.13-12; ENEC; AS/NZS IEC BS EN/EN61347-1; AS/NZS BS EN/EN61347-2-13 independent; BS EN/EN62384; IP67; GB19510.1; GB19510.14; EAC TP TC 004; J61347-1(H29); J61347-2-13(H29); KC61347-1; KC61347-2-13; NOM-058-SCFI-2017 |
ЭМС. Эмиссия
| Параметр | Стандарт | Уровень / примечание |
| Кондуктивные помехи | BS EN/EN55015, CISPR15, GB/T 17743 | соответствует |
| Излучаемые помехи | BS EN/EN55015, CISPR15, GB/T 17743 | соответствует |
| Гармонический ток | BS EN/EN61000-3-2, GB17625.1 | класс C при нагрузке не менее 50% |
| Колебания напряжения и фликер | BS EN/EN61000-3-3 | соответствует |
ЭМС. Устойчивость
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте |
| Радиочастотное поле | BS EN/EN61000-4-3 | уровень 3 |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | уровень 3, 4 кВ линия-линия, 6 кВ линия-земля |
| Кондуктивные помехи | BS EN/EN61000-4-6 | уровень 3 |
| Магнитное поле | BS EN/EN61000-4-8 | уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | провал более 95% на 0,5 периода; провал 30% на 25 периодов; прерывание более 95% на 250 периодов |
| Общий стандарт устойчивости | BS EN/EN61547 | соответствует |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 3931,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 399,9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 105 x 63 x 30 мм |
| Масса | 0,42 кг для исполнения AB |
| Упаковка | 24 шт.; 11 кг; 0,81 куб. фута для исполнения AB |
Механическое исполнение и подключение
| Параметр | Значение |
| Исполнение корпуса | Case No. 268A |
| Монтажные отверстия | 4 отверстия диаметром 4,5 мм |
| Длина входного кабеля | 300 ±20 мм |
| Длина выходного кабеля | 300 ±20 мм |
| Длина кабеля диммирования | 350 ±20 мм |
| Входной кабель | SJOW 17AWG x 3C и H05RN-F 3 x 1,0 мм² |
| Выходной кабель | SJOW 17AWG x 2C и 05RN-F 1,0 мм² |
| Кабель диммирования | UL2517 20AWG x 2C |
| Назначение проводов входа | AC/L — коричневый, AC/N — синий, PE — зелено-желтый |
| Назначение проводов выхода | V+ — красный, V- — черный |
| Назначение проводов диммирования | DIM+ — фиолетовый, DIM- — розовый |
| Контрольная точка температуры корпуса | tc — максимальная температура корпуса |
| Рекомендуемое монтажное положение | горизонтальное, на опорной поверхности |
Рабочая область светодиодной нагрузки
Рекомендуемая область работы лежит в зоне постоянной мощности 25 Вт, ограниченной диапазоном примерно от 22 до 54 В по напряжению и от 0,25 до 1,05 А по току. Характерные рабочие точки, приведенные на графике серии:
- 250 мА при 54 В;
- 500 мА при 54 В;
- 700 мА при 36 В;
- 1050 мА при 24 В;
- 250 мА при 22 В;
- 500 мА при 22 В;
- 1050 мА при 22 В.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Следует руководствоваться графиком методов управления светодиодным модулем.
- Время запуска измерено при первом холодном включении. Повторные циклы включения и выключения могут увеличивать время запуска.
- При пониженных входных напряжениях может требоваться снижение нагрузки. Следует учитывать график статической характеристики.
- Драйвер рассматривается как компонент, применяемый в составе конечного оборудования. Параметры ЭМС зависят от полного монтажа, поэтому изготовитель конечного изделия должен повторно подтвердить соответствие требованиям ЭМС для всей установки.
- Серия обеспечивает типовую наработку более 50000 часов при температуре корпуса, особенно в точке tc, около 80 °C или ниже.
- Для серии XLG-25I предусмотрена защита от повышенного входного напряжения; для исполнения I отсутствует сертификат UL/CSA. Для XLG-25-AB данный пункт не относится к стандартному исполнению AB.
- Для высоты эксплуатации свыше 2000 м требуется температурное снижение: 3,5 °C на каждые 1000 м для безвентиляторных моделей и 5 °C на каждые 1000 м для моделей с вентилятором.
- Параметр КПД 88% указан только для XLG-25-A. Для XLG-25-AB в таблице серии приведено общее семейство, однако отдельного значения для AB не выделено.
- Изделия, поставляемые в американский регион, могут не иметь маркировок CCC, PSE, BIS, KC.
- Перед применением следует учитывать руководство пользователя и указания по монтажу для обеспечения влагозащиты IP.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оканчиваемой параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Для выполнения требований актуальных норм ErP по светильникам данный LED-драйвер должен применяться только за выключателем и не должен быть постоянно подключен к сети.
- При необходимости сертификата NOM для Мексики следует обращаться к представителю MEAN WELL.
- Для соответствия применению типа HL серия должна рассматриваться в составе встроенного решения.
- Минимальный уровень диммирования составляет около 8%; при 0% < Iout < 8% выходной ток не нормируется.
- Не допускается соединение клеммы DIM- с выходом Vo-.
