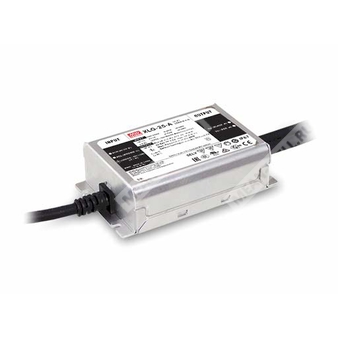

XLG-25I-A - сетевой AC/DC LED-драйвер 25 Вт в режиме постоянной мощности с регулировкой выходного тока встроенным потенциометром.
Назначение
XLG-25I-A представляет собой светодиодный источник питания серии XLG-25 в металлическом корпусе с функциональным заземлением, предназначенный для питания светодиодных модулей в режиме постоянной мощности. Устройство рассчитано на работу от широкого диапазона входного напряжения переменного или постоянного тока, поддерживает эксплуатацию в наружных и внутренних установках благодаря степени защиты IP67 и ориентировано на системы уличного, архитектурного, промышленного и прожекторного освещения.
Расшифровка партномера
| Элемент партномера | Значение |
| XLG | Наименование серии LED-драйверов |
| 25 | Номинальная мощность 25 Вт |
| I | Исполнение для Индии, по запросу, с защитой от перенапряжения по входу |
| A | Версия с регулировкой выходного тока Io встроенным потенциометром |
Свойства
- Выход в режиме постоянной мощности.
- Металлический корпус с функциональным заземлением.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Степень защиты IP67 для внутренней и наружной установки.
- Регулировка выходного тока встроенным потенциометром.
- Исполнение типа HL для применения в опасных зонах класса I, раздел 2.
- Выходные и управляющие цепи выполнены с гальванической изоляцией для повышения безопасности пользователя и светильника при монтаже.
Области применения
- Светодиодное уличное освещение.
- Светодиодное архитектурное освещение.
- Светодиодное освещение высоких пролетов.
- Светодиодные прожекторы.
- Системы освещения для зон с классифицируемой опасной средой при использовании исполнения типа HL.
Описание
Серия XLG-25 представляет собой AC/DC-драйверы светодиодов мощностью 25 Вт с выходом в режиме постоянной мощности. Модель XLG-25I-A работает от сети 90...305 В переменного тока или 127...431 В постоянного тока. Благодаря типовой эффективности до 88% устройство способно работать в широком температурном диапазоне корпуса при естественной конвекции. Металлический корпус и уровень защиты IP67 допускают использование в наружных и внутренних применениях. Исполнение XLG-25I-A соответствует актуальным требованиям международных стандартов безопасности для LED-драйверов; для варианта I предусмотрена защита от повышенного входного напряжения.
Параметры выхода
| Параметр | Значение |
| Номинальный выходной ток по умолчанию | 700 мА |
| Диапазон области стабилизации тока | 22...54 В |
| Номинальная выходная мощность | 25 Вт |
| Диапазон регулировки тока | 0,25...1,05 А |
| Максимальное напряжение холостого хода | 57 В |
| Пульсации выходного тока | не более 5,0% при номинальном токе |
| Время запуска и нарастания | 500 мс, 100 мс при 115 В AC и 230 В AC |
| Режим работы | постоянная мощность |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90...305 В AC |
| Диапазон входного напряжения постоянного тока | 127...431 В DC |
| Частотный диапазон | 47...63 Гц |
| Коэффициент мощности | не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC, при полной нагрузке |
| Полный коэффициент гармонических искажений | менее 10% при нагрузке не менее 50% для 115/230 В AC; при нагрузке не менее 75% для 277 В AC |
| Типовая эффективность | 88% |
| Входной ток | 0,29 А при 115 В AC; 0,15 А при 230 В AC; 0,13 А при 277 В AC |
| Пусковой ток | 50 А, длительность 350 мкс, измерение на уровне 50% пикового значения при 230 В AC; согласно NEMA 410 |
| Максимальное число блоков на автомат 16 А | 5 шт. для автомата типа B; 8 шт. для автомата типа C, при 230 В AC |
| Ток утечки | менее 0,75 мА при 277 В AC |
| Потребление без нагрузки | менее 0,75 Вт для серии I |
Защиты
| Параметр | Значение |
| Защита по мощности | 110...150% от номинальной мощности, автоматическое восстановление после устранения причины |
| Защита по току | ограничение постоянного тока, автоматическое восстановление после устранения причины |
| Защита от короткого замыкания | ограничение постоянного тока, автоматическое восстановление после устранения причины |
| Защита от перегрева | режим hiccup, автоматическое восстановление после устранения причины |
| Защита от перенапряжения по входу | 320...370 В AC, отключение выходного напряжения при превышении порога; автоматическое восстановление после устранения причины |
| Стойкость ко входному перенапряжению | выдерживает 440 В AC в течение 48 часов |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура корпуса | от -40 до +85 °C |
| Максимальная температура корпуса | Tcase = +85 °C |
| Рабочая влажность | 20...95% RH, без конденсации |
| Температура хранения | от -40 до +80 °C |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...60 °C |
| Вибрация | 10...500 Гц, 5G, 12 мин на цикл, период 72 мин по осям X, Y, Z |
| Высота эксплуатации | при высоте более 2000 м требуется дерейтинг по температуре окружающей среды: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором |
| Степень защиты | IP67 |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL8750 тип HL; CSA C22.2 No. 250.13-12; ENEC; AS/NZS IEC BS EN/EN61347-1; AS/NZS BS EN/EN61347-2-13 independent; BS EN/EN62384; IP67; GB19510.1; GB19510.14; EAC TP TC 004; J61347-1(H29); J61347-2-13(H29); KC61347-1; KC61347-2-13; IS15885(Part2/Sec13) для типа XLG-25I; NOM-058-SCFI-2017 |
| Испытательное напряжение изоляции | вход-выход: 3,75 кВ AC; вход-земля: 2,0 кВ AC; выход-земля: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм, 500 В DC, 25 °C, 70% RH для цепей вход-выход, вход-земля, выход-земля |
ЭМС, эмиссия
| Параметр | Стандарт / уровень |
| Кондуктивные помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонические составляющие тока | BS EN/EN61000-3-2, GB17625.1, класс C при нагрузке не менее 50% |
| Колебания напряжения и фликер | BS EN/EN61000-3-3 |
ЭМС, устойчивость
| Параметр | Стандарт / уровень |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контакт |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3, уровень 3 |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5, уровень 4, 4 кВ линия-линия, 6 кВ линия-земля |
| Кондуктивные помехи | BS EN/EN61000-4-6, уровень 3 |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8, уровень 4 |
| Провалы напряжения и прерывания | BS EN/EN61000-4-11, провал более 95% на 0,5 периода; провал 30% на 25 периодов; прерывание более 95% на 250 периодов |
| Стандарт на устойчивость для светотехнического оборудования | BS EN/EN61547 |
Надежность, габариты, масса и упаковка
| Параметр | Значение |
| MTBF | 3931,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 399,9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 105 x 63 x 30 мм |
| Масса | 0,41 кг для A-типа |
| Упаковка | 24 шт.; 10,5 кг; 0,81 куб. фута для A-типа |
Механическое исполнение
| Параметр | Значение |
| Исполнение корпуса | CASE No. 268A |
| Материал и конструкция | металлический корпус |
| Монтажные отверстия | 4 отверстия диаметром 4,5 мм |
| Длина входного кабеля | 300 ±20 мм |
| Длина выходного кабеля | 300 ±20 мм |
| Входной кабель | SJOW 17AWG x 3C и H05RN-F 3 x 1,0 мм² |
| Выходной кабель | SJOW 17AWG x 2C и 05RN-F 1,0 мм² |
| Обозначение проводов входа | AC/L коричневый, AC/N синий, PE зелено-желтый |
| Обозначение проводов выхода | V+ красный, V- черный |
| Рекомендуемое монтажное положение | горизонтальное, на опорной поверхности |
| Точка контроля температуры | tc, максимальная температура корпуса |
Рабочая область LED-модуля
Рекомендуемая рабочая область соответствует режиму постоянной мощности 25 Вт. Допустимый диапазон выходного тока составляет 0,25...1,05 А, при этом рекомендуемая область напряжения нагрузки лежит примерно в пределах 22...54 В. Характерные точки рабочей области: 250 мА при 54 В, 500 мА при 54 В, 700 мА при 36 В, 1050 мА при 24 В; нижняя граница области стабилизации соответствует 22 В при токах до 1050 мА.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25 °C.
- Следует руководствоваться графиком методов питания LED-модуля.
- Время запуска измеряется при первом холодном включении. Повторные циклы включения и выключения могут приводить к увеличению времени запуска.
- При низком входном напряжении может требоваться снижение допустимой нагрузки; необходимо учитывать статические характеристики.
- Драйвер рассматривается как компонент, работающий в составе конечного изделия. Показатели ЭМС зависят от полной установки, поэтому изготовитель конечного оборудования обязан повторно подтвердить соответствие требованиям ЭМС для всей системы.
- Серия обеспечивает типовой ресурс свыше 50000 часов работы при температуре точки tc, или TMP по DLC, около 80 °C и ниже.
- Защита от повышенного входного напряжения предусмотрена только для серии XLG-25I, при этом исполнение I не имеет сертификата UL/CSA.
- При эксплуатации на высоте более 2000 м требуется температурный дерейтинг: 3,5 °C на каждые 1000 м для безвентиляторных моделей и 5 °C на каждые 1000 м для моделей с вентиляторами.
- Изделия, поставляемые из регионов Америки, могут не содержать маркировки CCC, PSE, BIS, KC.
- По вопросам применения и особенностям обеспечения водозащиты IP необходимо предварительно ознакомиться с руководством пользователя.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной цепи 0,1 мкФ и 47 мкФ, включенных параллельно.
- Для выполнения требований актуального регламента ErP для светильников данный LED-драйвер должен использоваться только после выключателя и не должен быть постоянно подключен к сети.
- При необходимости сертификата NOM для Мексики следует обращаться в службу продаж MEAN WELL.
- Для соответствия применению типа HL данная серия должна рассматриваться как встраиваемый компонент.
- Исполнение для Индии требует минимального объема заказа для запуска в производство.
