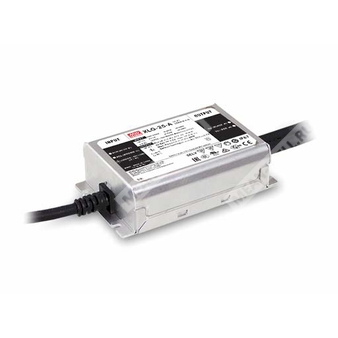

XLG-25I-AB - светодиодный источник питания 25 Вт для LED-нагрузки с режимом постоянной мощности, регулируемым выходом и входной защитой от перенапряжения.
Расшифровка партномера
| Фрагмент партномера | Значение |
| XLG | Серия светодиодных драйверов MEAN WELL с режимом постоянной мощности |
| 25 | Номинальная выходная мощность 25 Вт |
| I | Исполнение для Индии по запросу, с защитой по входному перенапряжению; для версии I указано отсутствие сертификатов UL/CSA |
| AB | Исполнение IP67 с регулировкой выходного тока и функцией диммирования 3 в 1: 0...10 В, ШИМ 10 В, сопротивление |
Назначение
XLG-25I-AB представляет собой AC/DC светодиодный драйвер мощностью 25 Вт с выходом в режиме постоянной мощности. Устройство предназначено для питания светодиодных модулей в системах наружного и внутреннего освещения, поддерживает широкий диапазон входного напряжения, имеет металлический корпус, функциональное заземление, степень защиты IP67 и изолированную схему диммирования.
Области применения
- светодиодное уличное освещение;
- архитектурное светодиодное освещение;
- светодиодное освещение промышленных помещений;
- светодиодные прожекторы;
- исполнение типа HL для применения в опасных зонах Class I, Division 2.
Основные особенности
- выход в режиме постоянной мощности;
- металлический корпус с функциональным заземлением;
- встроенный активный корректор коэффициента мощности;
- источник питания класса 2;
- степень защиты IP67 для внутренней и наружной установки;
- регулировка выходного тока встроенным потенциометром;
- диммирование 3 в 1 с функцией dim-to-off и изоляцией цепи управления;
- типовое время наработки более 50000 часов.
Описание
Серия XLG-25 представляет собой 25-ваттные LED-драйверы AC/DC с выходом в режиме постоянной мощности. Драйвер работает от сети 90...305 В переменного тока. Благодаря КПД до 88% серия способна функционировать в широком диапазоне температур корпуса от минус 40 до плюс 85 градусов Цельсия при естественной конвекции. Конструкция в металлическом корпусе и степень защиты IP67 позволяют использовать устройство как внутри помещений, так и вне их. Модель XLG-25I-AB оснащена функциональными возможностями регулирования, обеспечивающими высокую гибкость при проектировании светодиодных систем освещения. Серия соответствует современным требованиям IEC61347, GB19510.1 и UL8750. Выходная цепь и цепь диммирования выполнены с изоляцией для повышения безопасности пользователя и светильника при монтаже.
Общие сведения по исполнению XLG-25I-AB
| Параметр | Значение |
| Серия | XLG-25 |
| Партномер | XLG-25I-AB |
| Тип исполнения | AB |
| Степень защиты | IP67 |
| Функциональность исполнения AB | регулировка тока встроенным потенциометром, диммирование 3 в 1 |
| Номинальная мощность | 25 Вт |
| Тип выхода | постоянная мощность |
| Класс источника питания | Class 2 |
| Тип HL | поддерживается |
| SELV | да |
Выходные параметры
| Параметр | Значение |
| Номинальный выходной ток по умолчанию | 700 мА |
| Область постоянного тока | 22...54 В |
| Номинальная выходная мощность | 25 Вт |
| Диапазон регулировки тока | 0,25...1,05 А |
| Максимальное напряжение холостого хода | 57 В |
| Пульсации тока | не более 5,0% при номинальном токе |
| Время включения, нарастания | 500 мс, 100 мс при 115/230 В AC |
Рекомендуемая рабочая область LED-модуля
| Параметр | Значение |
| Режим работы | постоянная мощность |
| Рекомендуемая область | примерно от 250 мА при 54 В до 1050 мА при 24 В |
| Нижняя граница напряжения рабочей области | 22 В |
| Верхняя граница напряжения рабочей области | 54 В |
| Характерные точки | 250 мА, 54 В; 500 мА, 54 В; 700 мА, 36 В; 1050 мА, 24 В; 250 мА, 22 В; 500 мА, 22 В; 1050 мА, 22 В |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90...305 В AC |
| Диапазон входного напряжения постоянного тока | 127...431 В DC |
| Частота сети | 47...63 Гц |
| Коэффициент мощности | не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC, при полной нагрузке |
| Полный коэффициент гармонических искажений | менее 10% при нагрузке не менее 50% для 115/230 В AC; при нагрузке не менее 75% для 277 В AC |
| Типовой КПД | 88% для исполнения A; для XLG-25I-AB отдельное значение не выделено |
| Входной ток | 0,29 А при 115 В AC; 0,15 А при 230 В AC; 0,13 А при 277 В AC |
| Пусковой ток | 50 А, ширина 350 мкс, измерено на уровне 50% пикового значения при 230 В AC; по NEMA 410 |
| Максимальное число БП на автомат 16 А | 5 шт. для автомата типа B; 8 шт. для автомата типа C при 230 В AC |
| Ток утечки | менее 0,75 мА при 277 В AC |
| Потребление без нагрузки | менее 0,75 Вт для серии I |
| Потребление в режиме ожидания | менее 0,5 Вт для типа AB при отключенном диммировании |
Функции диммирования
| Параметр | Значение |
| Исполнение | AB |
| Методы диммирования | 0...10 В DC, ШИМ 10 В, сопротивление |
| Частота ШИМ-сигнала | 100 Гц...3 кГц |
| Ток источника диммирования от драйвера | тип. 100 мкА |
| Минимальный уровень диммирования | около 8% |
| Поведение при 0 В, 0 кОм или ШИМ 0% | выходной ток может снижаться до 0% |
| Важное ограничение подключения | не соединять DIM- с Vo- |
| Рекомендация по подключению | рекомендуется прямое подключение к светодиодам; использование с дополнительными драйверами не рекомендуется |
| Цвет проводов диммирования | DIM+ фиолетовый, DIM- розовый |
Защитные функции
| Параметр | Значение |
| Защита по перегрузке | 110...150% от номинальной мощности, автоматическое восстановление после устранения причины |
| Защита по превышению тока | ограничение постоянного тока, автоматическое восстановление после устранения причины |
| Защита при коротком замыкании | ограничение постоянного тока, автоматическое восстановление после устранения причины |
| Защита по перегреву | режим hiccup, автоматическое восстановление после устранения причины |
| Защита по входному перенапряжению | 320...370 В AC, отключение выходного напряжения при превышении порога, автоматическое восстановление после устранения причины |
| Устойчивость к повышенному входному напряжению | выдерживает 440 В AC в течение 48 часов |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Температура корпуса при работе | от -40 до +85 °C |
| Максимальная температура корпуса | Tcase = +85 °C |
| Рабочая влажность | 20...95% RH без конденсации |
| Температура хранения | от -40 до +80 °C |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...60 °C |
| Вибрация | 10...500 Гц, 5G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
| Высотная корректировка | для безвентиляторных моделей при высоте более 2000 м требуется снижение допустимой температуры окружающей среды на 3,5 °C на каждые 1000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL8750 тип HL; CSA C22.2 No. 250.13-12; ENEC AS/NZS IEC BS EN/EN61347-1; AS/NZS BS EN/EN61347-2-13 independent; BS EN/EN62384; IP67; GB19510.1; GB19510.14; EAC TP TC 004; J61347-1; J61347-2-13; KC61347-1; KC61347-2-13; IS15885 Part2 Sec13 для типа XLG-25I; NOM-058-SCFI-2017 |
| Испытательное напряжение изоляции | вход-выход 3,75 кВ AC; вход-FG 2,0 кВ AC; выход-FG 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм, 500 В DC, 25 °C, 70% RH между вход-выход, вход-FG, выход-FG |
ЭМС. Излучение
| Параметр | Стандарт | Уровень |
| Кондуктивные помехи | BS EN/EN55015, GB/T 17743 | соответствует |
| Излучаемые помехи | BS EN/EN55015, GB/T 17743 | соответствует |
| Гармонический ток | BS EN/EN61000-3-2, GB17625.1 | класс C при нагрузке не менее 50% |
| Фликер напряжения | BS EN/EN61000-3-3 | соответствует |
ЭМС. Устойчивость
| Параметр | Стандарт | Уровень |
| Электростатический разряд | BS EN/EN61000-4-2 | уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное излучаемое поле | BS EN/EN61000-4-3 | уровень 3 |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | уровень 4, 4 кВ линия-линия, 6 кВ линия-земля |
| Кондуктивные радиочастотные помехи | BS EN/EN61000-4-6 | уровень 3 |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | провал более 95% на 0,5 периода; провал 30% на 25 периодов; прерывание более 95% на 250 периодов |
| Общий стандарт устойчивости | BS EN/EN61547 | соответствует |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 3931,6 тыс. ч минимум по Telcordia SR-332; 399,9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 105 × 63 × 30 мм |
| Масса нетто | 0,42 кг для AB-типа |
| Упаковка | 24 шт. |
| Масса упаковки | 11 кг |
| Объем упаковки | 0,81 куб. фута |
Механическое исполнение и подключение
| Параметр | Значение |
| Корпус | металлический, тип корпуса 268A |
| Монтажные отверстия | 4 отверстия диаметром 4,5 мм |
| Длина входного кабеля | 300 ± 20 мм |
| Длина выходного кабеля | 300 ± 20 мм |
| Длина кабеля диммирования | 350 ± 20 мм |
| Входной кабель | SJOW 17AWG x 3C и H05RN-F 3 x 1,0 мм² |
| Выходной кабель | SJOW 17AWG x 2C и 05RN-F 1,0 мм² |
| Кабель диммирования | UL2517 20AWG x 2C |
| Цвета входных проводов | AC/L коричневый, AC/N синий, PE зелено-желтый |
| Цвета выходных проводов | V+ красный, V- черный |
| Цвета проводов диммирования | DIM+ фиолетовый, DIM- розовый |
| Точка контроля температуры корпуса | tc, максимальная температура корпуса |
| Рекомендуемое монтажное положение | на плоской поверхности в горизонтальной ориентации |
Функциональная структура
| Узел | Назначение |
| EMI-фильтр и выпрямители | входная фильтрация и выпрямление |
| Корректор коэффициента мощности | формирование входного тока с высоким коэффициентом мощности |
| Силовой преобразователь | преобразование энергии на выход |
| Выпрямители и выходной фильтр | формирование выходного напряжения и тока |
| Цепь обнаружения | обработка сигналов управления и защиты |
| Защиты O.T.P. и O.L.P. | защита по перегреву и перегрузке |
| Частота работы PFC | 50...120 кГц |
| Частота работы PWM | 65 кГц |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Следует учитывать раздел по методам управления светодиодным модулем.
- Время запуска измерено при первом холодном включении. Повторные циклы включения и выключения могут приводить к увеличению времени запуска.
- При низком входном напряжении может потребоваться снижение нагрузки. Следует учитывать график статической характеристики.
- Драйвер рассматривается как компонент для работы в составе конечного оборудования. Параметры ЭМС зависят от всей установки, поэтому производитель конечного изделия должен повторно подтвердить соответствие требованиям ЭМС для всей системы.
- Серия обеспечивает типовую наработку более 50000 часов при температуре корпуса, особенно в точке tc или TMP по DLC, около 80 °C или ниже.
- Защита по входному перенапряжению относится только к серии XLG-25I; серия I поставляется без сертификатов UL/CSA.
- При рабочей высоте более 2000 м для безвентиляторных моделей следует учитывать снижение допустимой температуры окружающей среды на 3,5 °C на каждые 1000 м высоты; для моделей с вентилятором — 5 °C на каждые 1000 м.
- Приведенное значение КПД 88% относится только к исполнению XLG-25-A.
- Продукция, поставляемая в регионы Америки, может не иметь маркировок CCC, PSE, BIS, KC.
- Перед применением следует учитывать руководство пользователя и указания по водозащищенному монтажу IP.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной цепи 0,1 мкФ и 47 мкФ, включенных параллельно.
- Для соответствия актуальным требованиям ErP для светильников данный LED-драйвер допускается использовать только после выключателя и без постоянного подключения к сети.
- При необходимости сертификата NOM для Мексики требуется обращение к представителю MEAN WELL.
- При встраивании в оборудование для соответствия применению Type HL необходимо учитывать требования к встроенному монтажу.
