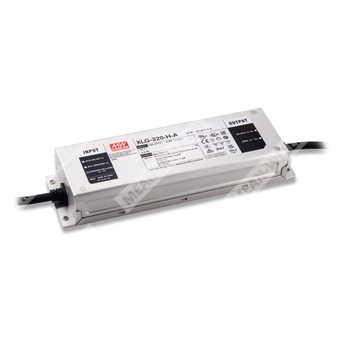

XLG-320-48-ABV - светодиодный источник питания постоянного напряжения 48 В для питания LED-нагрузок с функцией диммирования 0–10 В, PWM и резистором.
Назначение и общее описание
XLG-320-48-ABV представляет собой AC/DC-драйвер светодиодов серии XLG-320 в исполнении постоянного напряжения. Модель рассчитана на выход 48 В с максимальной выходной мощностью 312 Вт и номинальным током 6,5 А. Устройство работает от широкого диапазона входного напряжения 100…305 В AC или 142…431 В DC, выполнено в металлическом корпусе с уровнем защиты IP67 и предназначено для эксплуатации как внутри помещений, так и на открытом воздухе.
Исполнение ABV означает наличие встроенной функции 3 в 1 диммирования для регулирования выходного постоянного напряжения: посредством сигнала 0…10 В DC, 10 В PWM или внешнего сопротивления. Для 48-вольтовой версии реализовано диммирование постоянного напряжения без ШИМ на выходе, что отдельно отмечено как решение без мерцания для сельскохозяйственного освещения и внутреннего освещения на светодиодных лентах.
Расшифровка партномера
| Элемент партномера | Значение |
| XLG | Серия светодиодных AC/DC-драйверов |
| 320 | Класс мощности серии, около 320 Вт |
| 48 | Выход постоянного напряжения 48 В |
| ABV | Исполнение IP67 с регулировкой выходного напряжения встроенным потенциометром и функцией диммирования 3 в 1 для режима постоянного напряжения |
Основные особенности
- Широкий диапазон входного напряжения 100…305 В AC, класс I.
- Металлический корпус с защитой IP67 для наружного применения.
- Защита от импульсных перенапряжений 6 кВ line-earth и 4 кВ line-line.
- Диммирование 3 в 1 с электрической изоляцией цепи управления.
- Режим постоянного напряжения 48 В с регулировкой 43,2…52,8 В.
- Малая мощность потребления в режиме ожидания: менее 0,5 Вт при отключенном диммировании.
- Комплекс защит: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Высокий коэффициент мощности и низкий уровень гармонических искажений.
- Исполнение для прямого подключения светодиодной нагрузки.
- Конструкция без вентилятора.
Области применения
- Освещение высоких пролетов.
- Сценическое освещение.
- Прожекторное освещение.
- Сельскохозяйственное освещение.
- Освещение стадионов.
- Освещение на светодиодных лентах.
- Источники питания для систем DMX.
- Бытовые устройства.
- Торговое и холодильное демонстрационное оборудование.
Выходные параметры
| Параметр | Значение |
| Модель | XLG-320-48-ABV |
| Номинальный выходной ток | 6,5 А |
| Максимальная выходная мощность | 312 Вт |
| Номинальное выходное напряжение | 48 В |
| Диапазон регулировки выходного напряжения | 43,2…52,8 В |
| Пульсации и шум, максимум | 250 мВ пик-пик |
| Допуск по выходному напряжению | ±2,0% |
| Линейная регулировка | ±0,5% |
| Регулировка по нагрузке | ±0,5% |
| Допуск диммирования | ±4% |
| Время запуска | 500 мс при 230 В AC, 1200 мс при 115 В AC |
| Время нарастания, типовое | 160 мс |
| Время удержания, типовое | 10 мс при 230 В AC / 115 В AC |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 100…305 В AC, 142…431 В DC |
| Частота сети | 47…63 Гц |
| Коэффициент мощности, типовой | не менее 0,98 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC при полной нагрузке |
| Полные гармонические искажения | менее 10% при нагрузке не менее 50% на 115/230 В AC; менее 15% при нагрузке более 75% на 277 В AC |
| КПД, типовой | 93,5% |
| Входной ток, типовой | 3 А при 120 В AC; 1,6 А при 230 В AC; 1,3 А при 277 В AC |
| Пусковой ток, типовой | 45 А в холодном состоянии, длительность 1200 мкс при измерении на уровне 50% от пикового значения, при 230 В AC, согласно NEMA 410 |
| Ток утечки | менее 0,75 мА при 277 В AC |
| Потребляемая мощность в режиме ожидания | менее 0,5 Вт для ABV/BV при отключенном диммировании |
| Максимальное количество источников на автомат 16 А | 2 шт. для автомата типа B, 4 шт. для автомата типа C при 230 В AC |
Функции защиты
| Вид защиты | Режим работы |
| Короткое замыкание | Режим hiccup или ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 54…60 В |
| Реакция на перенапряжение | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрузка | 105…135% |
| Реакция на перегрузку | Режим hiccup или ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура корпуса | Tcase = от -20 до +85 °C |
| Максимальная температура корпуса | +85 °C |
| Рабочая влажность | 20…95% RH без конденсации |
| Температура хранения | от -20 до +80 °C |
| Влажность хранения | 10…95% RH без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
| Вибрация | 10…500 Гц, 5G, 12 мин на цикл, период 72 мин по осям X, Y, Z |
| Степень защиты оболочки | IP67 |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL8750, тип HL; CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1; BS EN/EN61347-2-13, независимое устройство; BS EN/EN62384; IS15885(Part2/Sec13); GB19510.1; GB19510.14; EAC TP TC 004; IP67 |
| ЭМС, устойчивость | BS EN/EN61547 |
| Электрическая прочность изоляции | вход-выход 3,75 кВ AC; вход-земля 2 кВ AC; выход-земля 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм, 500 В DC, 25 °C, 70% RH для цепей вход-выход, вход-земля, выход-земля |
ЭМС, эмиссия
| Испытание | Стандарт | Уровень |
| Кондуктивные помехи | BS EN/EN55015, CISPR15, GB/T 17743 | Соответствует |
| Излучаемые помехи | BS EN/EN55015, CISPR15, GB/T 17743 | Соответствует |
| Гармоники тока | BS EN/EN61000-3-2, GB17625.1 | Класс C при нагрузке не менее 50% |
| Фликер | BS EN/EN61000-3-3 | Соответствует |
ЭМС, устойчивость к внешним воздействиям
| Испытание | Стандарт | Уровень |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, разряд по воздуху 8 кВ; уровень 2, контактный разряд 4 кВ |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3 | Уровень 2 |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | 4 кВ линия-линия; 6 кВ линия-земля |
| Кондуктивные радиочастотные помехи | BS EN/EN61000-4-6 | Уровень 2 |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | Провал более 95% на 0,5 периода; провал 30% на 25 периодов; прерывание более 95% на 250 периодов |
Диммирование
| Параметр | Значение |
| Тип диммирования | 3 в 1: 0…10 В DC, 10 В PWM, сопротивление |
| Режим регулирования | Регулировка выходного постоянного напряжения |
| Частота PWM-сигнала управления | 200 Гц…3 кГц |
| Ток источника диммирования со стороны драйвера | 100 мкА, типовое значение |
| Минимальный уровень диммирования | Около 50% выходного напряжения |
| Поведение при минимальном управляющем сигнале | Выходное напряжение может снижаться до 0 В при входе диммирования около 0 кОм, 0 В DC или при 0% скважности PWM |
| Особенность | Выход не является ШИМ-типом; реализовано безмерцательное диммирование постоянного напряжения |
| Важное указание по подключению | DIM- не подключать к Vo- |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 246 × 77 × 39,5 мм |
| Масса | 1,45 кг |
| Упаковка | 9 шт. в упаковке, масса 14 кг, объем 0,76 куб. фута |
| Рекомендуемое монтажное положение | Горизонтальное, согласно схеме производителя |
Проводники и подключение
| Цепь | Обозначение | Исполнение |
| Вход AC | AC/L, AC/N, FG | SJOW 17AWG x 3C и H05RN-F 3 x 1,0 мм² |
| Выход DC | Vo+ красный, Vo- черный | SJOW 17AWG x 2C и H05RN-F 2 x 1,0 мм²; для L-типа допускается SOOW 17AWG x 2C и H07RN-F 1,0 мм² |
| Диммирование | DIM+ фиолетовый, DIM- розовый | UL2517 20AWG x 2C |
| Длина входного кабеля | 300 ± 20 мм | Номинально |
| Длина выходного кабеля | 300 ± 20 мм | Номинально |
| Длина кабеля диммирования | 320 ± 20 мм | Номинально |
Надежность
| Параметр | Значение |
| MTBF | 1476,4 тыс. ч минимум по Telcordia SR-332; 168,1 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Описание функций и особенностей серии, применительно к XLG-320-48-ABV
Серия XLG-320 представляет собой светодиодные AC/DC-драйверы мощностью порядка 315 Вт с высоким КПД и корпусным исполнением для тяжелых условий эксплуатации. Для модификации XLG-320-48-ABV характерны постоянное выходное напряжение 48 В, широкий диапазон сетевого питания, герметичный металлический корпус и изолированный интерфейс управления диммированием. За счет высокой эффективности и безвентиляторной конструкции устройство пригодно для длительной эксплуатации в системах освещения с повышенными требованиями к надежности и устойчивости к внешним воздействиям.
Модель ориентирована на питание светодиодных лент, сельскохозяйственных светильников и иных LED-нагрузок, где требуется регулирование светового потока без выходного ШИМ-сигнала. Конструкция обеспечивает соответствие международным требованиям по безопасности, ЭМС и защите от климатических воздействий.
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- При пониженном входном напряжении может потребоваться снижение нагрузки; это отражено в характеристике зависимости выходной мощности от входного напряжения.
- Источник питания рассматривается как компонент, работающий в составе конечного оборудования; характеристики ЭМС должны подтверждаться в составе конечного изделия.
- Типовая ожидаемая наработка более 50000 часов достигается при температуре корпуса, особенно в контрольной точке tc, не более 75 °C.
- Для соответствия актуальным требованиям ErP данный LED-драйвер допускается использовать только за выключателем без постоянного подключения к сети.
- Для высот эксплуатации свыше 2000 м требуется температурный дерейтинг 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
- Перед применением необходимо учитывать указания по монтажу и обеспечению влагозащиты.
- При отказе вторичной защиты от перегрева действует первичная защита от перегрева с отключением выходного напряжения и восстановлением после повторного включения питания.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Следует учитывать рекомендации по способам питания LED-модулей.
- Для 48-вольтового исполнения соответствие RCM носит добровольный характер; независимое пускорегулирующее устройство без классификации IC не предназначено для жилых установок.
- Для исполнений A, AB и ABV при применении в изделии необходимо учитывать требования для соответствия Type HL.
