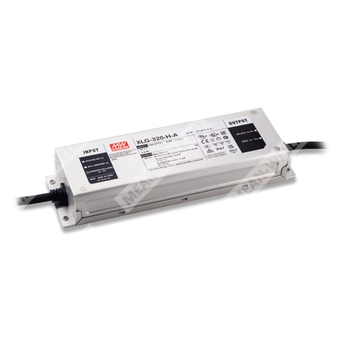

XLG-320-H-A - драйвер светодиодов 315 Вт с режимом постоянной мощности для осветительных систем.
Расшифровка партномера
| Фрагмент | Значение |
| XLG | Серия светодиодных источников питания MEAN WELL XLG |
| 320 | Номинальная мощность серии 320 Вт |
| H | Исполнение с номинальным выходным током 5600 мА |
| A | Исполнение с подстройкой выходной мощности встроенным потенциометром |
Назначение и общая характеристика
Устройство представляет собой AC/DC драйвер светодиодов промышленного класса серии XLG-320, работающий в режиме постоянной мощности. Модель XLG-320-H-A относится к версии с номинальным выходным током 5600 мА и возможностью регулировки выходной мощности встроенным потенциометром. Драйвер рассчитан на питание светодиодных нагрузок в системах наружного и внутреннего освещения, где требуется высокая эффективность, широкодиапазонный вход и защита от сетевых и выходных аварийных режимов.
Корпус металлический, степень защиты IP67, что допускает применение во влажной и запыленной среде при соблюдении требований монтажа. Охлаждение — естественная конвекция, без вентилятора. Серия рассчитана на работу в широком диапазоне температур корпуса и соответствует требованиям к промышленным и коммерческим светотехническим системам.
Области применения
- освещение бухт и проливное освещение;
- сценическое освещение;
- прожекторное освещение;
- садовое и тепличное освещение;
- освещение стадионов;
- светодиодные ленты, исполнение ABV не относится к данной модификации;
- сельскохозяйственное освещение, если требуется соответствующее исполнение;
- источники питания для DMX-систем;
- светильники типа HL для применения в классе I, раздел 2;
- бытовые устройства;
- торговые и холодильные витрины.
Особенности
- широкий диапазон входного напряжения 100–305 В AC;
- режим постоянной мощности с полным уровнем мощности в диапазоне 75–100%;
- металлический корпус со степенью защиты IP67;
- защита от импульсных перенапряжений 6 кВ / 4 кВ;
- 3-в-1 диммирование: 0–10 В DC, PWM 10 В, сопротивление;
- защиты: от перегрузки, короткого замыкания, перенапряжения, перегрева;
- средняя наработка на отказ свыше 50 000 часов при соблюдении условий по температуре корпуса;
- естественное воздушное охлаждение;
- соответствие требованиям IEC 61347 / GB 19510.1 и UL 8750;
- вход и цепь диммирования с изоляцией для безопасной интеграции в светильник.
Расшифровка партномера XLG-320-H-A
| Параметр | Расшифровка |
| Серия | XLG |
| Номинальная мощность | 320 Вт |
| Исполнение по току | H, номинальный выходной ток 5600 мА |
| Функциональная опция | A, регулировка постоянной мощности встроенным потенциометром |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 100–305 В AC, класс I |
| Диапазон постоянного входного напряжения | 142–431 В DC |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | не менее 0,98 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC, при полной нагрузке |
| Потребляемый ток | 3 А при 120 В AC; 1,6 А при 230 В AC; 1,3 А при 277 В AC |
| Пусковой ток | 45 А, длительность 1200 мкс, при 50% Ipeak, измерено при 230 В AC |
| Ток утечки | менее 0,75 мА при 277 В AC |
| Время запуска | 500 мс при 230 В AC; 1200 мс при 115 В AC |
| Время нарастания и удержания | 160 мс, 10 мс при 230 В AC / 115 В AC |
| Потребление в режиме ожидания | менее 0,5 Вт для AB-типа при выключенном диммировании |
Выход
| Параметр | Значение |
| Тип выхода | режим постоянной мощности |
| Номинальный выходной ток | 5600 мА |
| Номинальная выходная мощность | 312 Вт |
| Диапазон полной мощности | 5570–7420 мА |
| Диапазон регулировки тока | 2800–7420 мА |
| Диапазон постоянного тока | 30–56 В |
| Диапазон напряжения холостого хода | 60 В |
| Точность тока | ±5% |
| Пульсации тока | не более 5,0% от номинального тока |
| Предел перенапряжения на выходе | 63–78 В |
| КПД типовой | 92,5% |
Защиты
| Функция | Параметры |
| Короткое замыкание | режим защёлкивания с ограничением тока; автоматическое восстановление после устранения аварии |
| Перегрузка | 108–135% для V-типа; режим Hiccup или ограничение постоянного тока с автоматическим восстановлением после устранения аварии |
| Перенапряжение | 350–380 В; 190–220 В; 63–78 В |
| Перегрев | для L/M/H-типа: при Tcase выше 85℃ ±5℃ происходит автоматическое снижение мощности; для V-типа выходное напряжение отключается, восстановление после повторного включения питания |
Режимы работы и характеристики нагрузки
| Параметр | Значение |
| Диапазон входного напряжения для стабильной работы | 100–305 В AC |
| Рабочий диапазон по температуре корпуса | от -40 до +85℃ |
| Снижение мощности при низкой температуре и ограничении по входу | возможна необходимая деградация характеристик при низком входном напряжении |
| Температурный коэффициент | ±0,03%/℃ в диапазоне 0–60℃ |
| Регулировка постоянной мощности | встроенным потенциометром |
Диммирование
| Параметр | Значение |
| Тип диммирования | 3-в-1: 0–10 В DC, PWM 10 В, сопротивление |
| Назначение цепи DIM | регулирование выходного тока |
| Источник тока диммирования | 100 мкА тип. |
| Минимальный уровень диммирования | около 8% |
| Уровень выхода при нулевом сигнале диммирования | может снижаться до 0% |
| Частота PWM-сигнала | 100 Гц – 3 кГц |
| Примечание по PWM | при частоте выше 2 кГц возможно срабатывание свечения на уровне 10–15% скважности |
Электромагнитная совместимость
| Параметр | Уровень / стандарт |
| Устойчивость к провалам и прерываниям напряжения | >95% провал на 0,5 периода; 30% провал на 25 периодов; >95% прерывание на 250 периодов |
| Магнитное поле | уровень 4 |
| Проводимые помехи по устойчивости | уровень 2 |
| Быстрые переходные процессы / пакеты | уровень 3 |
| Электростатический разряд | уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиопомехи по излучению | BS EN/EN55015, GB/T 17743 |
| Гармонические токи | класс C при нагрузке ≥50% |
| Проводимые помехи по эмиссии | BS EN/EN55015, GB/T 17743 |
| Нормы помехоустойчивости | BS EN/EN61547 |
| Импульсные перенапряжения | 4 кВ между линиями; 6 кВ между линией и землёй |
Безопасность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ; O/P-FG: 1,5 кВ |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25℃ / 70% RH |
| Стандарты безопасности | UL8750 (тип HL), CSA C22.2 No.250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, EN/EN60335-1, GB19510.1, GB19510.14, EAC TP TC 004, IP67, KC61347-1, KC61347-2-13 |
| Класс применения | класс I |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура корпуса | от -40 до +85℃ |
| Максимальная температура корпуса | +85℃ |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения | от -40 до +80℃ |
| Влажность хранения | 10–95% RH, без конденсации |
| Вибрация | 10–500 Гц, 5 G, 12 мин/цикл, 72 мин по осям X, Y, Z |
| Температурная характеристика | дерейтинг 3,5℃/1000 м для безвентиляторных моделей при высоте выше 2000 м |
Надежность
| Параметр | Значение |
| Средняя наработка на отказ | 1476,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 168,1 тыс. ч минимум по MIL-HDBK-217F (25℃) |
Размеры и упаковка
| Параметр | Значение |
| Габариты | 246 × 77 × 39,5 мм |
| Масса | 1,45 кг |
| Количество в коробке | 9 шт. |
| Масса упаковки | 14 кг |
| Объём упаковки | 0,76 куб. фута |
Подключение и исполнение проводов
Для A-типа приведены провода входа AC/L (коричневый), AC/N (синий), FG (зелёно-жёлтый), выход Vo+ (красный) и Vo- (чёрный). Для AB-типа дополнительно присутствуют DIM+ (фиолетовый) и DIM- (розовый). Для H/M/L-A-типа и V-A-типа длины и типы кабелей указаны в чертежах механического исполнения; монтаж рекомендуется выполнять с соблюдением указаний по ориентации корпуса и теплоотводу.
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25℃.
- При низком входном напряжении может потребоваться снижение нагрузки; см. статические характеристики.
- Драйвер является компонентом, предназначенным для работы в составе конечного изделия; при изменении конструкции конечного изделия требуется повторная оценка электромагнитной совместимости.
- Типовая ожидаемая наработка свыше 50 000 часов обеспечивается при температуре точки tc не выше 75℃.
- Для выполнения требований ErP изделие должно применяться за выключателем, без постоянного подключения к сети.
- Для монтажа и требований к защите от воды следует использовать руководство по эксплуатации.
- Для высоты более 2000 м требуется температурная коррекция: 3,5℃/1000 м для безвентиляторных моделей.
- При работе current adjustment свыше 110% от номинального тока устройство переходит в защитное состояние.
- При AC On/Off в условиях низкого Vf и малой нагрузки возможен кратковременный выброс выходного тока.
- Для V-типа выходное напряжение по умолчанию 24 В; для получения 12 В необходимо повернуть SVR по часовой стрелке до конца.
- Для A/AB/ABV-типов при встраивании необходимо учитывать требования применения типа HL.
- RCM для V- и H-типа носит добровольный характер; для M- и L-типа соответствует соответствующим стандартам IEC или AS/NZS.
