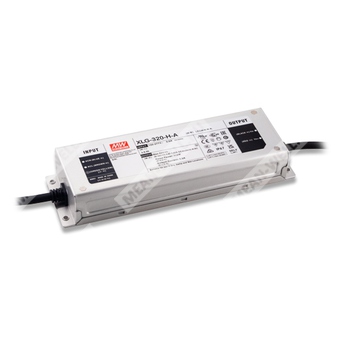

XLG-320-H-AB - светодиодный драйвер 315 Вт постоянной мощности с 3-в-1 диммированием для промышленных и уличных светильников.
Расшифровка партномера
| Обозначение |
Расшифровка |
| XLG |
Серия источников питания Mean Well XLG |
| 320 |
Номинальная мощность 320 Вт; серия с уровнем 315 Вт |
| H |
Исполнение по току: группа H |
| AB |
Исполнение с диммированием 3 в 1: 0–10 В, ШИМ 10 В, сопротивление |
Назначение
Драйвер предназначен для питания светодиодных светильников в режимах постоянной мощности и, для исполнения AB, для регулирования светового потока через 3-в-1 интерфейс диммирования. Применяется в наружных и промышленных осветительных установках, где требуется широкий диапазон входного напряжения, высокая эффективность и степень защиты IP67.
Области применения
- Освещение бухт
- Сценическое освещение
- Прожекторное освещение
- Садоводческое освещение
- Стадионное освещение
- Светодиодные ленты
- Сельскохозяйственное освещение
- Питание по DMX
- Тип HL для применения в классе I, дивизион 2
- Бытовые устройства
- Розничные и холодильные витрины
Описание
XLG-320-H-AB представляет собой светодиодный AC/DC-драйвер серии XLG-320 с режимом постоянной мощности. Серия рассчитана на работу от сети 120–305 В переменного тока и охватывает модели с различными номинальными токами. Для исполнения H характерен токовый диапазон и постоянная мощность, обеспечивающие питание светодиодных модулей в широком рабочем диапазоне напряжений. Исполнение AB оснащено функцией 3-в-1 диммирования и предназначено для управления яркостью через вход DIM+ / DIM-.
Корпус металлический, степень защиты IP67, что допускает применение на открытом воздухе. Безвентиляторное исполнение обеспечивает работу при естественной конвекции. Для серии заявлена высокая эффективность, устойчивость к импульсным помехам и встроенные функции защиты от перегрузки, короткого замыкания, перенапряжения и перегрева. Драйвер соответствует требованиям международных стандартов безопасности и электромагнитной совместимости, указанным в документе.
Основные особенности
- Широкий диапазон входного напряжения: 100–305 В AC, класс I.
- Работа в режиме постоянной мощности.
- Металлический корпус с IP67, пригодный для наружного применения.
- Импульсная защита 6 кВ / 4 кВ.
- 3-в-1 диммирование с функцией dim-to-off и развязкой.
- Защитные функции: OLP, SCP, OVP, OTP.
- Соответствие EN60335-1 для бытового применения.
- Срок службы более 50 000 часов при соблюдении условий по температуре корпуса.
Таблица параметров: выход
| Параметр |
Значение |
| Номинальный ток |
5600 мА |
| Номинальная мощность |
312 Вт |
| Диапазон постоянной мощности |
5570–7420 мА |
| Регулировка выходного тока |
2800–7420 мА |
| Диапазон выходного напряжения |
30–56 В |
| Диапазон напряжения в режиме постоянного тока |
30–56 В |
| Напряжение холостого хода, максимальное |
60 В |
| Погрешность тока |
±5% |
| Пульсации тока |
5,0% максимум при номинальном токе |
| Регулировка постоянной мощности через встроенный потенциометр |
Да |
Таблица параметров: вход
| Параметр |
Значение |
| Диапазон входного напряжения |
100–305 В AC |
| Диапазон входного постоянного напряжения |
142–431 В DC |
| Частота сети |
47–63 Гц |
| Коэффициент мощности |
PF ≥ 0,98 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Потребляемый ток |
3 А / 120 В AC; 1,6 А / 230 В AC; 1,3 А / 277 В AC |
| Пусковой ток |
45 А, длительность 1200 мкс, измерено при 50% Ipeak на 230 В AC |
| Ток утечки |
<0,75 мА / 277 В AC |
| Время запуска |
500 мс / 230 В AC; 1200 мс / 115 В AC |
| КНИ |
THD < 10% при нагрузке ≥50% на 115/230 В AC; THD < 15% при нагрузке >75% на 277 В AC |
| Ожидание потребления |
<0,5 Вт для AB-типа при выключенном диммировании |
Таблица параметров: выходная регулировка и диммирование
| Параметр |
Значение |
| Тип диммирования |
3 в 1 |
| Интерфейс управления |
0–10 В DC, ШИМ 10 В, сопротивление |
| Ток источника диммирования |
100 мкА тип. |
| Минимальный уровень диммирования |
Около 8% |
| Особенность при 0% |
Выходной ток может снижаться до 0% при 0 Ом, 0 В DC или ШИМ 10 В с 0% заполнением |
| Рабочая частота ШИМ |
100 Гц – 3 кГц |
| Примечание по ШИМ |
При частоте выше 2 кГц освещение может срабатывать при 10–15% заполнения |
| Тип диммирования для AB |
Dim-to-off и изоляционная схема |
Таблица параметров: защита
| Параметр |
Поведение |
| Короткое замыкание |
Режим hiccup или ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перегрузка |
108–135% только для V-типа; для остальных режим hiccup или ограничение постоянного тока |
| Перенапряжение |
350–380 В для L-типа; 190–220 В для M-типа; 63–78 В для H-типа; 27–34 В для V-типа |
| Перегрев |
Для L/M/H-типа при Tcase > 85℃ ±5℃ происходит автоматическое снижение мощности; для V-типа выходное напряжение отключается с последующим восстановлением после повторного включения |
Таблица параметров: работа в окружающей среде
| Параметр |
Значение |
| Рабочая температура корпуса |
−40…+85℃ |
| Максимальная температура корпуса |
+85℃ |
| Рабочая влажность |
20–95% RH, без конденсации |
| Температура хранения и влажность |
−40…+80℃, 10–95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/℃ (0…60℃) |
| Вибрация |
10–500 Гц, 5G, 12 мин/цикл, по 72 мин вдоль осей X, Y, Z |
Таблица параметров: безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL8750 (тип HL), CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13; BS EN/EN62384; EN/EN60335-1; GB19510.1; GB19510.14; EAC TP TC 004; IP67; IS15885(Part2/Sec13) для непустых типов; KC61347-1; KC61347-2-13 |
| Испытательное напряжение |
I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25℃ / 70% RH |
| ЭМС-иммунитет |
BS EN/EN61547 |
| Излучаемые помехи |
BS EN/EN55015(CISPR15), GB/T 17743 |
| Проводимые помехи |
BS EN/EN55015(CISPR15), GB/T 17743 |
| Пульсация сети |
BS EN/EN61000-3-3 |
| Гармонические токи |
BS EN/EN61000-3-2, GB17625.1, класс C при нагрузке ≥50% |
| ESD |
BS EN/EN61000-4-2, уровень 3: 8 кВ воздух; уровень 2: 4 кВ контакт |
| Радиополе |
BS EN/EN61000-4-3, уровень 2 |
| EFT/Burst |
BS EN/EN61000-4-4, уровень 3 |
| Surge |
BS EN/EN61000-4-5, 4 кВ линия-линия; 6 кВ линия-земля |
| Проводимые помехи по устойчивости |
BS EN/EN61000-4-6, уровень 2 |
| Магнитное поле |
BS EN/EN61000-4-8, уровень 4 |
| Провалы и прерывания напряжения |
>95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
| Мерцание |
BS EN/EN61000-3-3 |
Таблица параметров: механические данные
| Параметр |
Значение |
| Габариты |
246 × 77 × 39,5 мм |
| Масса |
1,45 кг |
| Упаковка |
9 шт. / 14 кг / 0,76 куб. фута |
| Корпус |
Металлический |
| Степень защиты |
IP67 |
| Тип охлаждения |
Естественная конвекция, без вентилятора |
| Схема подключения |
Выводы AC/L, AC/N, FG, Vo+, Vo-, DIM+ и DIM- для AB-типа |
Таблица параметров: надёжность и ресурс
| Параметр |
Значение |
| MTBF |
1476,4 тыс. часов минимум по Telcordia SR-332 (Bellcore); 168,1 тыс. часов минимум по MIL-HDBK-217F (25℃) |
| Ресурс |
Более 50 000 часов при Tcase 75℃ или ниже |
Примечания
- Все параметры, специально не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25℃.
- При низком входном напряжении может потребоваться снижение нагрузки. Следует учитывать графики статических характеристик.
- Драйвер рассматривается как компонент для применения совместно с конечным изделием; при интеграции требуется повторная оценка ЭМС на уровне конечной установки.
- Типовой срок службы более 50 000 часов обеспечивается при Tcase, особенно в контрольной точке tc (или TMP), не выше 75℃.
- Для выполнения требований актуального регулирования ErP светильник должен быть подключён через выключатель без постоянного подключения к сети.
- Дополнительные сведения по гарантии находятся на сайте производителя.
- Для высот более 2000 м снижение температуры окружающей среды составляет 3,5℃/1000 м для моделей без вентилятора.
- Для применения и мер предосторожности при влагозащите следует пользоваться руководством пользователя.
- Изделия, поставляемые для региона Америки, могут не иметь логотипов ENEC/CCC/KC.
- Для H/M/L-типа при отказе вторичной защиты от перегрева присутствует первичная защита от перегрева с отключением выходного напряжения и восстановлением после повторного включения.
- При регулировке тока выше 110% номинального изделие переходит в защитное состояние.
- Для V, H типов RCM является добровольным. Для M, L типов RCM является добровольным и соответствует стандартам IEC или AS/NZS, включая AS/NZS 4417.1.
- При включении/выключении AC на низком Vf и малой нагрузке возможен кратковременный выброс выходного тока.
- Ripple и noise измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельных конденсаторов 0,1 мкФ и 47 мкФ.
- Для A/AB/ABV-типов следует учитывать встроенное исполнение при применении по типу HL.
