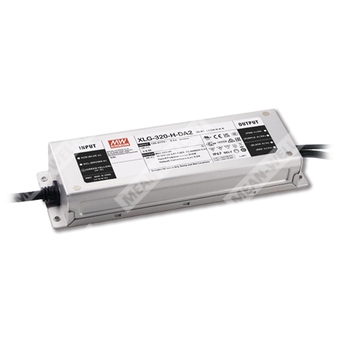

XLG-320-H-DA2
XLG-320-H-DA2 - светодиодный AC/DC драйвер постоянной мощности для питания мощных светильников с интерфейсом DALI-2.
Расшифровка партномера
| XLG | Серия светодиодных драйверов MEAN WELL |
| 320 | Номинальная мощность 320 Вт |
| H | Высоковольтный тип с выходным диапазоном 30–56 В |
| DA2 | Функция диммирования DALI-2 |
Назначение и общая характеристика
XLG-320-H-DA2 представляет собой светодиодный AC/DC драйвер мощностью 320 Вт с режимом постоянной мощности и управлением по интерфейсу DALI-2. Изделие рассчитано на питание светодиодных модулей в системах наружного и внутреннего освещения, включая уличные, прожекторные, сценические, рыболовные, садоводческие и другие светотехнические установки. Конструкция выполнена в металлическом корпусе с классом защиты IP67, что обеспечивает применение в условиях повышенной влажности и запыленности. Серия ориентирована на эксплуатацию в широком диапазоне сетевого напряжения и поддерживает работу в промышленной среде.
Особенности
- Широкий диапазон входного напряжения: 100–305 В AC, класс I.
- Режим постоянной мощности с полной отдачей в диапазоне 70–100%.
- Диммирование по DALI-2.
- Минимальный уровень диммирования: 8%.
- Металлический корпус с классом защиты IP67.
- Импульсная помехозащита: 6 кВ/4 кВ.
- Встроенные функции защиты: короткое замыкание и перегрев.
- Высокий КПД, до 94,5% для серии.
- Работа без вентилятора.
- Срок службы более 50 000 часов при соблюдении температурных условий эксплуатации.
- Соответствие требованиям IEC61347, GB19510.1 и UL8750.
Области применения
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Освещение для рыбной ловли.
- Гортикулярное освещение.
- Освещение промышленных и магистральных зон.
- Светильники типа HL для применения в Class I, Division 2.
Описание
Серия XLG-320-DA2 представляет собой светодиодные AC/DC драйверы мощностью 320 Вт с режимом постоянной мощности и интерфейсом диммирования DALI-2. Для типа H характерен выходной диапазон 30–56 В при номинальном токе 5600 мА. Устройство работает от сети 100–305 В AC и предназначено для питания светодиодных нагрузок с током до 7420 мА в зависимости от исполнения серии. Благодаря высокому КПД, достигающему 94,5%, и безвентиляторной конструкции, драйвер способен функционировать при температуре корпуса от -40 до +85 °C в условиях свободной конвекции. Металлический корпус и степень защиты IP67 позволяют использовать изделие как внутри помещений, так и на открытом воздухе. Выходная и цепь диммирования выполнены с изоляцией, что повышает безопасность при монтаже и эксплуатации.
Технические параметры
Выход
| Номинальный ток | 5600 мА |
| Номинальная мощность | 312 Вт |
| Диапазон тока полной мощности | 2800–7420 мА |
| Диапазон регулировки выходного тока | 2800–7420 мА |
| Диапазон выходного напряжения | 30–56 В |
| Напряжение холостого хода, не более | 65 В |
| Диапазон тока в режиме постоянной мощности | 2800–7420 мА |
| Диапазон тока полной мощности в нижней части характеристики | 5570–7420 мА |
| Пульсации выходного тока | 5,0% при полной нагрузке |
| Допуск по выходному току | ±5% |
| Промежуток постоянного тока | См. раздел «Методы питания светодиодного модуля» |
Вход
| Диапазон входного напряжения | 100–305 В AC |
| Диапазон постоянного входного напряжения | 142–431 В DC |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC, PF ≥ 0,95 при 230 В AC, PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| КПД | 94,5% |
| Потребляемый ток | 3,2 А / 120 В AC; 1,6 А / 230 В AC; 1,3 А / 277 В AC |
| Пусковой ток | Холодный старт 45 А, длительность импульса 1200 мкс, при 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА / 277 В AC |
| Время запуска | 500 мс / 230 В AC; 1200 мс / 115 В AC |
| Потребление в режиме ожидания | <0,5 Вт, при отключенном диммировании, только для стандартной версии типа DA2 |
Защита
| Короткое замыкание | Режим hiccup или ограничение постоянного тока, автоматическое восстановление после устранения аварии |
| Перегрев | Стадия 1: снижение нагрузки до 75%; стадия 2: снижение нагрузки до 50%; автоматическое восстановление после устранения аварии |
| Перенапряжение на входе | 320–390 В AC; выход отключается при превышении порога, восстановление автоматическое |
| Стойкость к входному перенапряжению | 440 В AC в течение 48 часов |
Электромагнитная совместимость
| Эмиссия по проводам | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонические составляющие тока | BS EN/EN61000-3-2, GB17625.1 |
| Фликер напряжения | BS EN/EN61000-3-3 |
| Помехоустойчивость | BS EN/EN61547 |
| ESD | Уровень 3, 8 кВ воздушный разряд; уровень 2, 4 кВ контактный разряд |
| Радиочастотное излучение | Уровень 3 |
| EFT/Burst | Уровень 4 |
| Скачки напряжения | 4 кВ линия-линия, 6 кВ линия-земля |
| Проводимые помехи | Уровень 2 |
| Магнитное поле | Уровень 4 |
| Провалы и прерывания напряжения | >95% провал на 0,5 периода, 30% провал на 25 периодов, >95% прерывания на 250 периодов |
Изоляция и безопасность
| Стандарты безопасности | UL8750 (тип HL), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13; GB19510.1, GB19510.14; EAC TP TC 004; IP67 approved |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,8 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты DALI | IEC62386-101, 102, 207, 251; Device type 6 (DT6) |
Эксплуатационные условия
| Рабочая температура корпуса | -40…+85 °C |
| Максимальная температура корпуса | +85 °C |
| Влажность при работе | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,06%/°C (0…60 °C) |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, по 72 мин вдоль осей X, Y, Z |
| Операционная высота | Для моделей с вентилятором и без вентилятора учитывать дерейтинг выше 2000 м |
Механические параметры
| Габариты | 246 × 77 × 39,5 мм |
| Размер корпуса по монтажному чертежу | 246 мм по длине основного корпуса; установочные размеры и вылет кабелей см. чертеж |
| Масса | 1,45 кг |
| Упаковка | 9 шт. / 14 кг / 0,76 CUFT |
| Исполнение корпуса | Металлический корпус |
| Степень защиты | IP67 |
| Крепление | Рекомендуемое направление монтажа указано в документации |
MTBF
| MTBF | 1397,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 145,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Методы управления светодиодной нагрузкой
DALI-интерфейс подключается между выводами DA+ и DA-. Протокол DALI предусматривает 16 групп и 64 адреса. Первый шаг регулирования фиксирован на уровне 8% выходной мощности.
Ключевые электрические данные по типу H
Для исполнения H рабочая область соответствует диапазону 30–56 В и току до 7420 мА. Рекомендуемая область работы для серии построена в пределах постоянной мощности с соблюдением ограничений по току и напряжению, приведенных в графиках документации.
Примечания
| 1 | Все параметры, явно не оговоренные иначе, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C. |
| 2 | См. раздел «Методы питания светодиодного модуля». |
| 3 | Допуск включает допуск настройки, регулирование по линии и по нагрузке. |
| 4 | Может потребоваться дерейтинг при низком входном напряжении. См. раздел «Статическая характеристика». |
| 5 | Время запуска измеряется при первом холодном пуске. Частые включения/выключения могут увеличить время запуска. |
| 6 | По требованиям IEC 62386-101/102 для DALI время запуска необходимо проверять с контроллером DALI, поддерживающим функцию power on; в противном случае время запуска будет больше 500 мс. |
| 7 | Перенапряжение на входе относится только к серии XLG-320 I, версия I поставляется без сертификата UL/CSA. |
| 8 | Данное изделие является компонентом и применяется совместно с конечным оборудованием; EMC-показатели зависят от конечной установки. |
| 9 | Дерейтинг температуры окружающей среды на высоте выше 2000 м: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором. |
| 10 | Сведения по гарантии не приводятся. |
| 11 | Типичный срок службы более 50 000 часов достигается при Tcase, особенно в точке tc (или TMP по DLC), около 75 °C или ниже. |
| 12 | Для изделий, поставляемых на рынки Америки, некоторые логотипы сертификаций могут отсутствовать. |
| 13 | Перед применением необходимо ознакомиться с руководством пользователя, особенно при установке с учетом водозащиты IP. |
| 14 | КПД снижается на 1% для версии с вспомогательным питанием при нагрузке 3 Вт. |
| 15 | Для типа H маркировка RCM действует на добровольной основе; независимое управление LED не подходит для жилых помещений. |
| 16 | Для соответствия требованиям ErP данный LED-драйвер должен применяться за выключателем, не имеющим постоянного подключения к сети. |
| 17 | Серия должна рассматриваться с точки зрения встроенного применения для соответствия Type HL. |
Подключение проводов
Сетевые выводы: AC/L — коричневый, AC/N — синий, FG — зелёно-жёлтый. Выходные выводы: Vo+ — красный, Vo- — чёрный. Для диммирования DALI используются DA+ — фиолетовый и DA- — розовый. Для версии DA2-A предусмотрены дополнительные выводы вспомогательного питания 12 В / 250 мА: +12V — красный и GND — чёрный.
