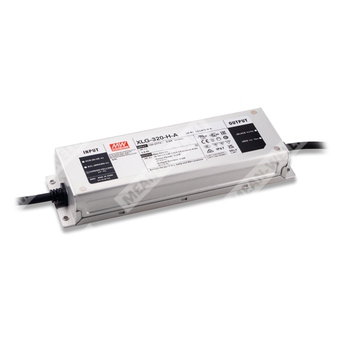

XLG-320-L-A - светодиодный драйвер постоянной мощности 315 Вт для систем промышленного и наружного освещения.
Расшифровка партномера
| Обозначение | Расшифровка |
| XLG | Серия светодиодных AC/DC драйверов MEAN WELL |
| 320 | Номинальный уровень мощности серии: 320 Вт |
| L | Исполнение с номинальным выходным током 1400 мА |
| A | Исполнение с подстройкой постоянной мощности через встроенный потенциометр |
Назначение и краткое описание
XLG-320-L-A — это светодиодный AC/DC драйвер серии XLG-320 с режимом постоянной мощности, предназначенный для питания светодиодных светильников в промышленных, уличных и специальных осветительных системах. Модель рассчитана на работу от сети переменного тока широкого диапазона, имеет металлический корпус с защитой IP67, поддерживает режим постоянной мощности с регулировкой выходных параметров встроенным потенциометром и предназначена для эксплуатации в условиях повышенных требований к надежности, электромагнитной совместимости и защите от внешних воздействий.
Области применения
- освещение бухт и причалов;
- сценическое освещение;
- прожекторное освещение;
- садоводческое освещение;
- освещение стадионов;
- светодиодные ленты, тип ABV;
- сельскохозяйственное освещение, тип ABV;
- источник питания для DMX;
- использование по типу HL для класса I, Division 2;
- бытовые устройства;
- торговое и холодильное витринное оборудование.
Свойства и особенности
- широкий диапазон входного напряжения 100–305 В переменного тока, класс I;
- полная мощность на уровне 75–100% при работе в режиме постоянной мощности;
- металлический корпус со степенью защиты IP67, пригоден для наружного применения;
- импульсная защита 6 кВ / 4 кВ;
- 3-в-1 диммирование: 0–10 В, ШИМ-сигнал 10 В и сопротивление;
- функции защиты: от перегрузки, короткого замыкания, перенапряжения, перегрева;
- соответствие EN60335-1 для бытового применения;
- срок службы более 50 000 часов при соблюдении условий по температуре корпуса;
- бесвентиляторное исполнение;
- температурная компенсация и адаптация к условиям окружающей среды.
Таблица параметров серии, относящихся к XLG-320-L-A
| Параметр | Значение |
| Серия | XLG-320 |
| Тип изделия | Светодиодный AC/DC драйвер постоянной мощности |
| Исполнение | L-A |
| Номинальная выходная мощность | 315 Вт |
| Режим работы | Постоянная мощность |
| Степень защиты | IP67 |
| Корпус | Металлический |
| Охлаждение | Естественная конвекция, без вентилятора |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 100–305 В переменного тока |
| Диапазон постоянного входного напряжения | 142–431 В постоянного тока |
| Частота сети | 47–63 Гц |
| Типовая потребляемая мощность при 230 В | 3 А / 230 В |
| Типовая потребляемая мощность при 120 В | 3 А / 120 В |
| Типовая потребляемая мощность при 277 В | 1,3 А / 277 В |
| Пусковой ток | 45 А, длительность 1200 мкс при 50% Ipeak, измерено при 230 В |
| Соответствие по пусковому току | NEMA 410 |
| Ток утечки | <0,75 мА при 277 В |
| Коэффициент мощности | PF ≥ 0,98 / 115 В; PF ≥ 0,95 / 230 В; PF ≥ 0,92 / 277 В при полной нагрузке |
| КНИ | <10% при нагрузке ≥50% на 115/230 В; <15% при нагрузке >75% на 277 В |
| Время включения | 500 мс / 230 В, 1200 мс / 115 В |
| Время нарастания, время удержания | 160 мс, 10 мс / 230 В; 160 мс, 10 мс / 115 В |
| Потребление в дежурном режиме | <0,5 Вт для типа AB при выключенном диммировании |
Выходные параметры
| Параметр | Значение |
| Номинальный выходной ток | 1400 мА |
| Диапазон рабочего тока при полной мощности | 1050–1400 мА |
| Диапазон регулировки выходного тока | 500–1400 мА |
| Номинальная выходная мощность | 315 Вт |
| Диапазон напряжения в зоне постоянной мощности | 150–300 В |
| Диапазон открытого выходного напряжения | 1050–1400 мА: 340 В |
| Допуск по выходному току | ±5% |
| Пульсации выходного тока | 5,0% максимум при номинальном токе |
| Регулирование по линии | Не нормируется |
| Регулирование по нагрузке | Не нормируется |
| Допуск по выходному напряжению | Не нормируется |
| Пульсации и шум | Не нормируется |
Таблица уровней и режимов для модификации L
| Параметр | Значение |
| Номинальный ток | 1400 мА |
| Номинальная мощность | 315 Вт |
| Диапазон полной мощности | 1050–1400 мА |
| Диапазон постоянного тока | 500–1400 мА |
| Диапазон напряжения постоянного тока | 150–300 В |
| Напряжение холостого хода | 340 В |
Защита
| Параметр | Реакция |
| Короткое замыкание | Режим hiccup или ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перегрузка | 108–135% только для типа V |
| Перенапряжение | 350–380 В |
| Перегрев | Для L/M/H: Tcase > 85℃ ±5℃ — автоматическое снижение мощности; при отказе вторичной OTP имеется первичная OTP с отключением выхода и восстановлением после повторного включения |
Электромагнитная совместимость и помехоустойчивость
| Параметр | Стандарт / уровень |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное излучаемое поле | BS EN/EN61000-4-3, уровень 2 |
| Быстрые переходные процессы / всплески | BS EN/EN61000-4-4, уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5, 4 кВ линия-линия, 6 кВ линия-земля |
| Проведённые помехи | BS EN/EN61000-4-6, уровень 2 |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
| Мерцание напряжения | BS EN/EN61000-3-3 |
| Гармонические токи | BS EN/EN61000-3-2, GB17625.1, класс C при нагрузке ≥50% |
| Проводимые и излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25℃ / 70% RH |
| Испытательное напряжение | I/P-O/P: 3,75 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 1,5 кВ переменного тока |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура корпуса | -40…+85℃ |
| Максимальная температура корпуса | +85℃ |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения | -40…+80℃ |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/℃ (0…60℃) |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, 72 мин по осям X, Y, Z |
| Средняя наработка на отказ | 1476,4 тыс. ч min, Telcordia SR-332 (Bellcore); 168,1 тыс. ч min, MIL-HDBK-217F (25℃) |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 246 × 77 × 39,5 мм |
| Масса | 1,45 кг |
| Упаковка | 9 шт. / 14 кг / 0,76 CUFT |
| Корпус | Металл |
| Тип монтажа | По монтажной схеме с рекомендацией установки в горизонтальном положении |
Стандарты безопасности и соответствие
| Параметр | Значение |
| Стандарты безопасности | UL8750 (type HL), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13; BS EN/EN62384; EN/EN60335-1; GB19510.1; GB19510.14; EAC TP TC 004; IP67; IS15885(Part2/Sec13) except blank type; KC61347-1; KC61347-2-13 |
| Соответствие для бытового применения | EN60335-1 |
| RCM | Для типа H/L/V — на добровольной основе; для типа M/L — на добровольной основе с соответствием AS/NZS 4417.1 |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В переменного тока, номинальном токе и температуре окружающей среды 25℃.
- При пониженном входном напряжении может потребоваться снижение нагрузки; см. раздел о статических характеристиках.
- Драйвер рассматривается как компонент для работы в составе конечного изделия; из-за влияния полной установки окончательный производитель должен повторно подтвердить соответствие по EMC.
- Указанный срок службы более 50 000 часов достижим при температуре корпуса, в частности в контрольной точке tc, не выше 75℃.
- Для выполнения требований актуального регламента ErP этот драйвер может применяться только за выключателем, без постоянного подключения к сети.
- При высоте эксплуатации выше 2000 м снижение допустимой температуры составляет 3,5℃/1000 м для безвентиляторных моделей и 5℃/1000 м для моделей с вентилятором.
- Перед применением необходимо учитывать рекомендации по монтажу и влагозащите.
- Часть изделий, поставляемых в зависимости от региона, может не иметь отдельных знаков сертификации; наличие необходимо уточнять у поставщика.
- При регулировке тока выше 110% от номинального устройство переходит в состояние защиты.
- Возможен кратковременный выброс выходного тока при включении/выключении сети на малой нагрузке и низком прямом напряжении LED.
- Для применения по типу HL следует учитывать особенности встраивания.
Подключение и выводы
Для исполнения L-A используется силовое подключение к сети переменного тока через провода AC/L, AC/N и FG, а выход выполнен на Vo+ и Vo-. Для исполнения типа A предусмотрена подстройка режима постоянной мощности встроенным потенциометром.
Дополнительные сведения
Серия XLG-320 использует высокоэффективную схему преобразования с КПД до 94,5% и предназначена для эксплуатации в условиях свободной конвекции. Конструкция корпуса и степень защиты IP67 обеспечивают пригодность к применению в наружных и неблагоприятных средах, а схема защиты и диммирования обеспечивает совместимость с современными светодиодными светильниками и системами управления освещением.
