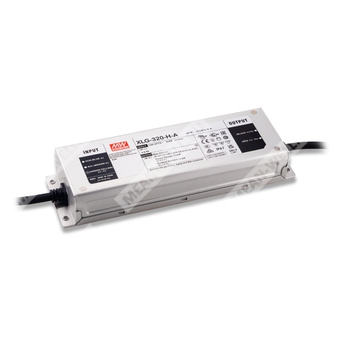

XLG-320-L-AB — светодиодный драйвер 315 Вт с режимом постоянной мощности и 3-в-1 диммированием.
Расшифровка партномера
| Позиция | Обозначение | Смысл |
| Серия | XLG-320 | Серия светодиодных AC/DC-драйверов Mean Well мощностью 315 Вт |
| Модификация | L | Номинальный выходной ток 1400 мА, тип L |
| Функциональная опция | AB | 3-в-1 диммирование: 0–10 В, ШИМ 10 В и резистивное управление |
Назначение и общие сведения
XLG-320-L-AB представляет собой светодиодный AC/DC-драйвер серии XLG-320, работающий в режиме постоянной мощности. Устройство предназначено для питания светодиодных нагрузок в промышленных и наружных осветительных системах, где требуется широкий диапазон сетевого входа, высокая энергетическая эффективность, защита по основным аварийным режимам и управление яркостью по интерфейсу 3-в-1.
Модель относится к типу L и обеспечивает номинальный выходной ток 1400 мА. В соответствии с таблицей характеристик серии, для типа L поддерживается диапазон регулировки тока 500–1400 мА и область постоянной мощности с рабочим диапазоном выходного напряжения 150–300 В.
Применение
- освещение бухт и причалов;
- сценическое освещение;
- прожекторное освещение;
- садовое и тепличное освещение;
- освещение стадионов;
- светодиодные линейные светильники, тип AB;
- аграрное освещение, тип AB;
- источник питания DMX;
- использование по типу HL для класса I, раздел 2;
- бытовые устройства;
- торговые и холодильные витрины.
Свойства и особенности
- широкий диапазон входного напряжения 100–305 В переменного тока, класс I;
- режим постоянной мощности при загрузке 75–100%;
- металлический корпус со степенью защиты IP67, пригодный для наружной установки;
- защита от импульсных перенапряжений 6 кВ/4 кВ;
- 3-в-1 диммирование с функцией Dim-to-off и изоляционной схемой;
- защиты: перегрузка, короткое замыкание, перенапряжение, перегрев;
- соответствие EN60335-1 для бытового применения;
- срок службы более 50 000 часов при соблюдении условий по температуре корпуса.
Описание
Серия XLG-320 — это светодиодные AC/DC-драйверы мощностью 315 Вт с режимом постоянной мощности. Диапазон входного напряжения составляет 120–305 В переменного тока, а для модели XLG-320-L-AB — 100–305 В переменного тока. Серия включает исполнения с различными номинальными токами в диапазоне от 1050 мА до 7420 мА.
Высокий КПД, достигающий 94,5%, и вентиляторная конструкция отсутствуют, что позволяет работать при температуре корпуса от −40 до +85 °C при свободной конвекции. Металлический корпус и степень защиты IP67 обеспечивают применение как внутри помещений, так и вне помещений. Электронная схема выхода и диммирования реализована с учетом требований новых норм и гальванической развязки для обеспечения безопасности при монтаже и эксплуатации.
Модель XLG-320-L-AB поддерживает 3-в-1 диммирование по цепи DIM+ / DIM− следующими способами: постоянное напряжение 0–10 В, сигнал ШИМ 10 В и резистивное управление. Ток управления от источника диммирования составляет 100 мкА тип. Для AB-исполнения минимальный уровень диммирования составляет около 8%, а выходной ток не определен в диапазоне 0–8%.
Расшифровка параметров по группам
Выход
| Параметр | Значение |
| Номинальный выходной ток | 1400 мА |
| Номинальная мощность | 315 Вт |
| Диапазон постоянной мощности | 1050–1400 мА |
| Диапазон регулировки тока | 500–1400 мА |
| Диапазон выходного напряжения | 150–300 В |
| Диапазон напряжения холостого хода | 340 В |
| Пульсации тока | 5,0% максимум при номинальном токе |
| Допуск тока | ±5% |
| Допуск по линии | не нормирован для данного типа |
| Допуск по напряжению | не нормирован для данного типа |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 100–305 В переменного тока, 142–431 В постоянного тока |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,98 при 115 В, PF ≥ 0,95 при 230 В, PF ≥ 0,92 при 277 В при полной нагрузке |
| Потребляемый ток | 3 А при 120 В AC; 1,6 А при 230 В AC; 1,3 А при 277 В AC |
| Пусковой ток | 45 А, длительность импульса 1200 мкс, измерено при 50% Ipeak при 230 В AC |
| Ток утечки | < 0,75 мА при 277 В AC |
| КПД | 94,5% |
| Общий коэффициент гармоник | THD < 10% при нагрузке ≥50% на 115/230 В AC; THD <15% при нагрузке >75% на 277 В AC |
| Время установления | 500 мс при 230 В AC; 1200 мс при 115 В AC |
| Время нарастания / удержания | 160 мс / 10 мс при 230 В AC и 115 В AC |
| Потребление в режиме ожидания | < 0,5 Вт для AB-типа при выключенном диммировании |
Защита
| Параметр | Значение |
| Короткое замыкание | режим «hiccup» или ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перегрузка | 108–135% только для V-типа |
| Перенапряжение | 350–380 В |
| Перегрев | Tcase > 85 °C ±5 °C, автоматическое снижение мощности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура корпуса | −40…+85 °C |
| Максимальная температура корпуса | +85 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | −40…+80 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, 72 мин по осям X, Y, Z |
Электромагнитная совместимость
| Параметр | Значение |
| Помехоустойчивость к провалам и прерываниям | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
| Магнитное поле | уровень 4 |
| Проводимая помехоустойчивость | уровень 2 |
| Быстрые переходные процессы / всплески | уровень 3 |
| Электростатический разряд | уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиопомехи | в соответствии с BS EN/EN55015(CISPR15), GB/T 17743 |
| Гармонические токи | Class C при нагрузке ≥50% |
| Мигание напряжения | соответствует BS EN/EN61000-3-3 |
Безопасность
| Параметр | Значение |
| Электрическая прочность | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750 (тип HL), CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, EN/EN60335-1, GB19510.1, GB19510.14, EAC TP TC 004, IP67, IS15885 (кроме blank type), KC61347-1, KC61347-2-13 |
Конструктивные данные
| Параметр | Значение |
| Габариты | 246 × 77 × 39,5 мм (Д × Ш × В) |
| Масса | 1,45 кг |
| Упаковка | 9 шт. / 14 кг / 0,76 куб. фута |
| Тип корпуса | металлический, степень защиты IP67 |
| Исполнение | проводное подключение, AB-тип с выводами DIM+ и DIM− |
Надежность
| Параметр | Значение |
| MTBF | 1476,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 168,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Параметры, связанные с диммированием
| Параметр | Значение |
| Тип управления | 3-в-1 диммирование |
| Способы управления | 0–10 В DC, ШИМ 10 В, сопротивление |
| Частота ШИМ | 100 Гц – 3 кГц |
| Ток источника диммирования | 100 мкА тип. |
| Минимальный уровень диммирования | около 8% |
| Состояние при 0% управляющего сигнала | выходной ток может падать до 0% |
| Примечание по частоте ШИМ | при частоте ШИМ выше 2 кГц освещение может запускаться на уровне 10–15% duty |
Примечания
- Все параметры, не указанные особо, измеряются при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- При пониженном входном напряжении может потребоваться снижение нагрузки; следует учитывать характеристики статической работы.
- Изделие рассматривается как компонент, который применяется совместно с конечным оборудованием; при этом EMC-параметры зависят от полной установки.
- Типовой срок службы более 50 000 часов достигается при температуре корпуса, особенно в точке tc (или TMP), не выше 75 °C.
- Для соответствия требованиям ErP данное устройство должно использоваться после выключателя, не имеющего постоянного подключения к сети.
- Снижение допустимой температуры окружающей среды для фанless-моделей при высоте более 2000 м составляет 3,5 °C на 1000 м.
- Для замечаний по монтажу и защите от воды следует руководствоваться руководством пользователя.
- Для моделей, поставляемых с рынков Америки, могут отсутствовать логотипы ENEC/CCC/KC.
- При токе регулировки более 110% от номинального изделие переходит в защитное состояние.
- В V-типе выходное напряжение по умолчанию составляет 24 В; для получения 12 В необходимо повернуть подстроечный резистор по часовой стрелке до упора, иначе точка OLP может выйти за пределы спецификации.
- В случае отказа вторичной OTP предусмотрена также первичная OTP; для H/M/L-типа восстановление выполняется отключением и повторной подачей питания.
- При включении/выключении сети на малых значениях Vf и низкой нагрузке возможно кратковременное превышение выходного тока.
- Для A/AB/ABV-типов необходимо учитывать встраивание при использовании по типу HL.
Сведения по расшифровке серии
Серия XLG-320 — 315-ваттные светодиодные AC/DC-драйверы в режиме постоянной мощности.
L — вариант с номинальным током 1400 мА.
AB — версия с 3-в-1 диммированием.
