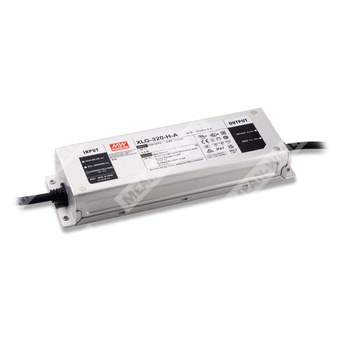

XLG-320-M-A

Особенности

Широкий диапазон входного напряжения 100~305В AC (класс I)
Полная выходная мощность при работе в режиме постоянной мощности 75~100%
Металлический корпус с уровнем защиты IP67, подходит для наружного применения
Защита от перенапряжения с уровнем 6КВ/4КВ
Функция трех видов диммирования (приглушение до отключения и изолированная схема диммирования)
Функции защиты: OLP/ SCP/ OVP/ OTP
Соответствие стандарту EN60335-1 для бытовых приборов
Срок службы >50 000 часов

Применение

Освещение промышленных помещений
Сценическое освещение
Прожекторное освещение
Освещение для теплиц
Стадионное освещение
Светодиодные ленты (тип ABV)
Сельскохозяйственное освещение (тип ABV)
Питание устройств DMX
Тип "HL" для применения в класс I, зона 2
Бытовые устройства
Освещение в торговых и холодильных витринах

Описание

Серия XLG-320 представляет собой импульсный AC/DC источник питания для светодиодов мощностью 315 Вт с функцией постоянной мощности. XLG-320 работает от сети переменного тока 120~305В и предлагает модели с различными номинальными токами в диапазоне от 1050 мА до 7420 мА. Благодаря высокой эффективности до 94,5% и бесвентиляторной конструкции, вся серия может работать при температуре корпуса от -40℃ до +85℃ при естественной конвекции воздуха. Конструкция металлического корпуса и уровень защиты IP67 позволяют использовать данную серию как внутри помещений, так и на открытом воздухе. Инновационная адаптация к окружающей среде обеспечивает надежную работу светодиодов в самых разных условиях, где возможно применение светодиодных светильников по всему миру. Серия XLG-320 соответствует последним редакциям стандартов IEC61347/GB19510.1 и UL8750 международных требований по безопасности. Выходная и диммируемая цепи также полностью соответствуют новым требованиям по изоляции для обеспечения безопасности пользователя и системы освещения при установке.

Cпецификация

Модель: XLG-320-M-A

Выходные параметры

Номинальный ток: 2800мА
Номинальная мощность: 310,8Вт
Диапазон рабочего тока: 2100~2800мА
Диапазон регулировки тока: 1050~2800мА
Диапазон напряжения: 74~148В
Открытое напряжение (макс.): 180В
Нестабильность по нагрузке: ±2%
Пульсации тока: 5.0% макс. при номинальном токе
Пульсации и шум (макс.): ---
Точность установки тока: ±5%
Нестабильность по входному напряжению: ±0,5%
Точность установки напряжения: ---
Время готовности: 500мс/230В AC, 1200мс/115В AC
Время нарастания выходного напряжения, время удержания напряжения: 160мс, 10мс/230В AC/115В AC

Входные параметры

Диапазон входного напряжения: 100~305В AC, 142~431В DC
Диапазон частоты: 47~63Гц
Потребляемый ток AC (тип.): 3А/120В AC, 1,6А/230В AC, 1,3А/277В AC
Пусковой ток (тип.): 45А (ширина импульса = 1200 мкс, измерено при 50% Ipeak) при 230В AC; по стандарту NEMA 410
Ток утечки: менее 0,75 мА при 277В AC
Коэффициент мощности (тип.): PF ≥0,98 при 115В AC, PF ≥0,95 при 230В AC, PF ≥0,92 при 277В AC на полной нагрузке
Общие гармонические искажения: THD<10% при нагрузке ≥50% на 115В AC/230В AC, THD<15% при нагрузке >75% на 277В AC

Защита

Короткое замыкание: Режим прерывистого ограничения нагрузки или ограничение по току, автоматическое восстановление после устранения неисправности
Перенапряжение: 190~220В
Перегрев: Tcase > 85℃ ±5℃, автоматическое снижение мощности
Перегрузка по выходу: 108~135%

Условия эксплуатации

Рабочая температура: Tcase = -40 ~ +85℃ (см. раздел "Зависимость нагрузки от температуры")
Максимальная температура корпуса: Tcase = +85℃
Рабочая влажность: 20~95 % RH, без конденсации
Температура и влажность хранения: -40 ~ +80℃, 10~95 % RH, без конденсации
Температурный коэффициент: ±0,03%/℃ (0~60℃)
Вибрации: 10~500 Гц, 5G, 12 мин./1 цикл, по 72 мин. по каждой из осей X, Y, Z
MTBF: 1476,4 тыс. ч мин. по Telcordia SR-332 (Bellcore); 168,1 тыс. ч мин. по MIL-HDBK-217F (25℃)

Безопасность и электромагнитная совместимость (EMC)

Стандарты безопасности: UL8750 (тип "HL"), CSA C22.2 №250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 независимый, BS EN/EN62384, EN/EN60335-1, соответствие EN 60335-2-89 Приложение BB, EN 60335-2-24 Приложение CC; GB19510.1, GB19510.14; EAC TP TC 004; IP67; IS15885 (Часть 2/Раздел 13) (кроме blank type), KC61347-1, KC61347-2-13 утверждён
Испытательное напряжение: Вх-Вых: 3,75 кВ AC, Вх-Земля: 2 кВ AC, Вых-Земля: 1,5 кВ AC
Сопротивление изоляции: Вх-Вых, Вх-Земля, Вых-Земля: 100 МОм / 500В DC / 25℃/ 70% RH
Выбросы по проводам: BS EN55015 (CISPR15), GB/T 17743
Выбросы по радиоэфиру: BS EN55015 (CISPR15), GB/T 17743
Гармонические токи: BS EN61000-3-2, GB17625.1; Класс C при нагрузке ≥50%
Мерцание напряжения: BS EN61000-3-3
Устойчивость к электростатическим разрядам: BS EN/EN61000-4-2; Уровень 3, 8кВ по воздуху; Уровень 2, 4кВ контактно
Устойчивость к радиочастотным помехам: BS EN/EN61000-4-3; Уровень 2
Устойчивость к импульсным помехам (EFT/Burst): BS EN/EN61000-4-4; Уровень 3
Устойчивость к помехам по проводам: BS EN/EN61000-4-6; Уровень 2
Устойчивость к магнитному полю: BS EN/EN61000-4-8; Уровень 4
Устойчивость к импульсным перенапряжениям (Surge): BS EN/EN61000-4-5; 4кВ линия-линия, 6кВ линия-земля
Провалы напряжения и прерывания: BS EN/EN61000-4-11; >95% провал — 0,5 периода, 30% провал — 25 периодов, >95% прерывания — 250 периодов

Прочее

Габаритные размеры: 246×77×39,5 мм (Д×Ш×В)
Масса: 1,45 кг; 9 шт./14 кг/0,76 куб. фута
Максимальное количество блоков на автомат 16А: 2 блока (автомат тип B) / 4 блока (автомат тип C) при 230В AC
Энергопотребление в режиме ожидания: < 0,5 Вт для AB-типа (диммирование выключено)

Примечания

1. Все параметры, если не указано иное, измеряются при входном напряжении 230В AC, номинальном токе и температуре окружающей среды 25℃.
2. При низком входном напряжении может потребоваться понижение нагрузки. Подробнее см. раздел "Статические характеристики".
3. Блок питания считается компонентом, который будет использоваться в составе конечного оборудования. Поскольку на ЭМС влияет вся конечная установка, производители конечного оборудования должны повторно подтвердить соответствие Директиве EMC для всей установки. (см. https://www.meanwell.com//Upload/PDF/EMI_statement_en.pdf)
4. Серия соответствует типичному сроку службы >50 000 часов работы, если Тcase, в частности точка tc (или TMP, согласно DLC), ≤ 75℃.
5. Для выполнения требований последнего регламента ErP, данный светодиодный драйвер может использоваться только за выключателем и не должен быть постоянно подключён к сети.
6. См. гарантийный талон на сайте MEAN WELL по адресу http://www.meanwell.com
7. При эксплуатации устройства на высоте более 2000 м (6500 футов) коэффициент понижения температуры окружающей среды для моделей без вентилятора — 3,5℃/1000м, для моделей с вентилятором — 5℃/1000м.
8. Прежде чем использовать изделие, см. руководство пользователя о примечаниях по применению и предупреждениях для защиты от воды (IP). https://www.meanwell.com/Upload/PDF/LED_EN.pdf
9. Изделия, закупленные в Америке, могут не иметь логотипов ENEC/CCC/KC. Для получения информации обращайтесь к вашему представителю MEAN WELL.
10. Некоторые изделия могут не иметь логотипа BIS, пожалуйста, обратитесь к вашему представителю MEAN WELL.
11. Выходное напряжение типа V по умолчанию — 24В, для выхода 12В поверните переменный резистор SVR по часовой стрелке до упора, иначе точка OLP не будет соответствовать спецификации.
12. При неисправности вторичной защиты от перегрева также имеется первичная OTP-защита: при срабатывании происходит отключение блока, повторное включение — после возврата температуры в диапазон.
13. При регулировке тока свыше 110% номинального устройство переходит в аварийный режим защиты.
14. Типы V,H: добровольное выполнение RCM. Независимые LED-драйверы без класса IC не предназначены для бытового применения.
Типы M,L: добровольное выполнение RCM и соответствие стандартам IEC или AS/NZS в рамках AS/NZS 4417.1.
15. При повторном включении питания при низком напряжении прямого падения и малой нагрузке может наблюдаться кратковременный выброс тока.
16. Для получения сертификата NOM (Мексика) обращайтесь к вашему представителю MEAN WELL.
17. Пульсации и шум измеряются при полосе пропускания 20МГц, с использованием скрученной пары длиной 12" с параллельными конденсаторами 0,1мкФ и 47мкФ.
18. См. раздел "Методы управления светодиодными модулями".
19. Для типов A/AB/ABV при применении в приложениях "HL" требуется учитывать монтаж внутри оборудования.
