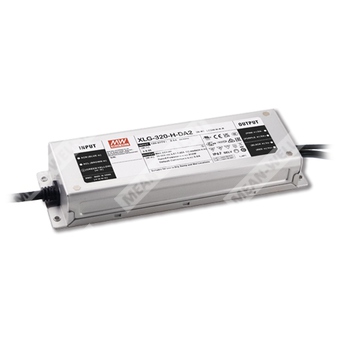

XLG-320-M-DA2
XLG-320-M-DA2 - светодиодный драйвер постоянной мощности 312 Вт с интерфейсом DALI-2 для среднего диапазона напряжения.
Расшифровка партномера
| Обозначение | Расшифровка |
| XLG | Серия светодиодных AC/DC драйверов Mean Well |
| 320 | Номинальный класс мощности 320 Вт |
| M | Средний диапазон выходного напряжения |
| DA2 | Функция диммирования DALI-2 |
Назначение
Источник питания серии XLG-320-M-DA2 представляет собой светодиодный AC/DC драйвер постоянной мощности с диммированием по DALI-2. Изделие рассчитано на применение в системах наружного и промышленного освещения, где требуется широкий диапазон входного напряжения, высокая эффективность и работа в режиме постоянной мощности в диапазоне 70–100%.
Особенности
- Широкий диапазон входного напряжения: 100–305 В AC, класс I.
- Режим постоянной мощности с полной отдачей в диапазоне 70–100%.
- Металлический корпус с уровнем защиты IP67, пригоден для наружного применения.
- Защита от импульсных перенапряжений 6 кВ/4 кВ.
- Диммирование DALI-2 с минимальным уровнем 8%.
- Встроенное вспомогательное питание 12 В / 250 мА доступно опционально для исполнения DA2-A, в стандартном исполнении отсутствует.
- Защита от короткого замыкания и перегрева.
- Срок службы более 50 000 часов при температурных условиях, указанных производителем, для типовых применений.
- Модель M относится к среднему диапазону напряжения с номинальным током 2800 мА.
Области применения
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Рыболовное освещение.
- Освещение для садоводства.
- Освещение высоких пролетов и складов.
- Использование в оборудовании класса I, раздел 2.
Описание
XLG-320-M-DA2 — это 312-ваттный светодиодный AC/DC драйвер серии XLG-320-DA2, предназначенный для питания светодиодных модулей в режиме постоянной мощности с управлением по DALI-2. Устройство работает от сети 100–305 В AC и рассчитано на выходной диапазон 74–148 В при токе 2100–2800 мА. При этом номинальный ток по умолчанию составляет 2800 мА, а область полной мощности охватывает 2100–2800 мА.
Конструкция выполнена в металлическом корпусе с классом защиты IP67, что позволяет использовать драйвер во влажной и запыленной среде, а также в наружных светильниках. Серия оптимизирована для работы при естественной конвекции без вентилятора и допускает эксплуатацию в широком диапазоне температур корпуса, что особенно важно для уличных и промышленных светильников.
Диммирование реализовано через интерфейс DALI-2. Согласно описанию, на выходе установлен минимальный уровень яркости 8%, а DALI-протокол поддерживает 16 групп и 64 адреса. Для версии DA2-A предусмотрено дополнительное вспомогательное питание 12 В / 250 мА. Исполнение M относится к одному из трех вариантов серии по уровню выходного напряжения и рассчитано на модульный светодиодный нагрузочный диапазон среднего напряжения.
Расшифровка партномера
| Позиция | Значение |
| XLG | Серия драйверов |
| 320 | Номинальная мощность 320 Вт |
| M | Средний выходной диапазон напряжения |
| DA2 | Диммирование DALI-2 |
Параметры
Выход
| Параметр | Значение |
| Номинальный ток | 2800 мА |
| Номинальная мощность | 312 Вт |
| Диапазон тока при полной мощности | 2100–2800 мА |
| Диапазон регулировки тока | 1050–2800 мА |
| Диапазон выходного напряжения | 74–148 В |
| Напряжение холостого хода, не более | 180 В |
| Константная область тока | 1050–2800 мА |
| Пульсации выходного тока | 5,0% при полной нагрузке |
| Допуск выходного тока | ±5% |
| Вспомогательный выход постоянного тока | 12 В / 250 мА, допуск ±10%, пульсации 200 мВ п-п; только для DA2-A |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 100–305 В AC, 142–431 В DC |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC на полной нагрузке |
| КПД | 93,5% |
| Потребляемый ток, тип. | 3,2 А при 120 В AC; 1,6 А при 230 В AC; 1,3 А при 277 В AC |
| Пусковой ток, тип. | Холодный старт 45 А, длительность импульса 1200 мкс, измерено при 50% Ipeak на 230 В AC |
| Ток утечки | <0,75 мА / 277 В AC |
| Потребление в режиме ожидания | <0,5 Вт при выключенном диммировании, только стандартная версия DA2 |
| Время запуска | 500 мс / 230 В AC; 1200 мс / 115 В AC |
Защита
| Параметр | Значение |
| Короткое замыкание | Режим hiccup или ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перегрев | Ступень 1: снижение нагрузки до 75%; ступень 2: снижение до 50%; автоматическое восстановление |
| Перенапряжение на входе | 320–390 В AC; при превышении напряжения выход отключается, восстановление автоматическое |
| Импульсная защита | 6 кВ / 4 кВ |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура корпуса | от -40 до +85 °C |
| Температура корпуса макс. | +85 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения и влажность | от -40 до +80 °C, 10–95% RH, без конденсации |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
| Температурный коэффициент | ±0,06%/°C в диапазоне 0–60 °C |
| Дерейтинг по высоте | 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором выше 2000 м |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL8750 (type HL), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (EL) appendix J; GB19510.1, GB19510.14; EAC TP TC 004; IP67 approved |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ; O/P-FG: 1,8 кВ |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС-иммунитет | BS EN/EN61547 |
| ЭМС-излучение | BS EN/EN55015 (CISPR15), GB/T 17743; BS EN/EN61000-3-2, GB17625.1 |
| Гармонические искажения | THD < 10% при нагрузке ≥50% на 115/230 В AC; THD < 15% при нагрузке ≥75% на 277 В AC |
| Всплески и помехоустойчивость | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11 |
Ресурс и надежность
| Параметр | Значение |
| MTBF | 1397,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 145,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Типовой срок службы | Более 50 000 ч при Tcase около 75 °C или ниже |
Размеры и исполнение
| Параметр | Значение |
| Габариты | 246 × 77 × 39,5 мм |
| Исполнение корпуса | Металлический корпус |
| Степень защиты | IP67 |
| Класс изделия | Класс I |
Упаковка
| Параметр | Значение |
| Масса | 1,45 кг |
| Количество в упаковке | 9 шт. |
| Масса упаковки | 14 кг |
| Объем упаковки | 0,76 куб. фута |
Примечания
| 1 | Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C. |
| 2 | Следует обращаться к разделу «Режимы питания светодиодного модуля». |
| 3 | Допуск включает допуск настройки, регулирование по линии и по нагрузке. |
| 4 | При низком входном напряжении может потребоваться дерейтинг. |
| 5 | Время запуска измеряется при первом холодном включении; повторные включения/выключения могут увеличить его. |
| 6 | Время запуска по IEC 62386-101/102 требуется измерять с DALI-контроллером, поддерживающим функцию включения питания DALI; иначе время будет более 500 мс. |
| 7 | Защита от перенапряжения на входе относится только к серии XLG-320 I и не применяется к I-серии с сертификатами UL/CSA. |
| 8 | Изделие рассматривается как компонент, работающий в составе конечного оборудования; ЭМС должна подтверждаться для всего изделия после окончательной установки. |
| 9 | Дерейтинг по температуре окружающей среды при высоте более 2000 м составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором. |
| 10 | См. гарантийное заявление на сайте производителя. |
| 11 | Типовой срок службы более 50 000 часов достигается при Tcase, особенно в точке tc/TMP, около 75 °C или ниже. |
| 12 | Изделия, поставляемые в регионы Америки, могут не иметь логотипов CCC/PSE/BIS/KC. |
| 13 | Перед применением следует изучить руководство пользователя и указания по установке для обеспечения влагозащиты. |
| 14 | КПД снижается на 1% для исполнения с вспомогательным питанием при полной нагрузке 3 Вт. |
| 15 | Для исполнения H: RCM на добровольной основе; неклассифицированный независимый светодиодный управляющий аппарат не подходит для жилых помещений. Для исполнений M/L: RCM на добровольной основе и соответствует IEC или AS/NZS, включая AS/NZS 4417.1. |
| 16 | Для соответствия требованиям актуального регламента ErP светильник с данным драйвером должен подключаться через выключатель, а не постоянно к сети. |
| 17 | Серия требует учета встроенного исполнения для соответствия применению Type HL. |
Дополнительные сведения
Стандарты DALI: соответствие IEC62386-101, 102, 207, 251; устройство типа 6 (DT6).
Конструкция и выходная часть выполнены с изоляцией, что обеспечивает безопасность пользователя и светильника при монтаже.
