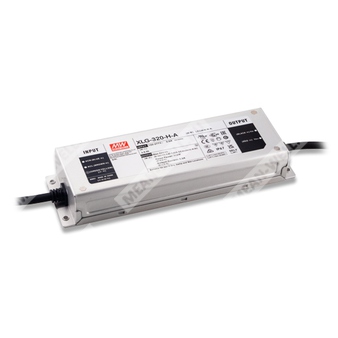

XLG-320-V-A
XLG-320-V-A - светодиодный AC/DC драйвер постоянного напряжения/мощности для питания LED систем с регулируемым выходом 24 В или 12 В.
XLG-320-V-A относится к серии XLG-320 компании MEAN WELL и представляет собой источник питания для светодиодных нагрузок мощностью до 315 Вт, выполненный в металлическом корпусе с классом защиты IP67. Для исполнения V данный драйвер работает как модель постоянного напряжения с выходом 24 В по умолчанию и возможностью регулировки на 12 В встроенным подстроечным элементом. Исполнение A означает наличие встроенной регулировки выходных параметров потенциометром. Устройство рассчитано на работу в широком диапазоне входного напряжения сети переменного тока, обладает высоким коэффициентом мощности, встроенными защитами и предназначено для эксплуатации в тяжелых условиях, включая наружное применение.
Расшифровка партномера
| Фрагмент партномера | Значение |
| XLG | Серия светодиодных AC/DC драйверов MEAN WELL |
| 320 | Класс мощности серии, номинально 315 Вт |
| V | Исполнение с выходом постоянного напряжения; для данной серии 24 В по умолчанию с регулировкой на 12 В |
| A | Исполнение IP67 со встроенной регулировкой выходных параметров потенциометром |
Основные особенности
- Широкий диапазон входного напряжения 100...305 В переменного тока, класс I.
- Полная выходная мощность в диапазоне 75...100% в режиме постоянной мощности.
- Металлический корпус с IP67, пригодный для наружного применения.
- Защита от импульсных перенапряжений 6 кВ/4 кВ.
- Встроенные функции защиты: перегрузка, короткое замыкание, перенапряжение, перегрев.
- Соответствие требованиям EN60335-1 для бытовых применений.
- Бестрансформаторная вентиляция не требуется, охлаждение естественной конвекцией.
Области применения
- Промышленное и высокомачтовое освещение.
- Сценическое освещение.
- Прожекторные системы.
- Стадионное освещение.
- Бытовые устройства.
- Торговое и холодильное демонстрационное оборудование.
- Источники питания для светодиодных систем, где требуется стабилизированное напряжение 24 В или 12 В.
Описание
Серия XLG-320 представляет собой светодиодные AC/DC драйверы мощностью 315 Вт с режимом постоянной мощности. Модели серии работают от сети 120...305 В переменного тока и выпускаются в вариантах с различными номинальными выходными токами. Благодаря эффективности до 94,5% и безвентиляторному исполнению устройства способны работать при температуре корпуса от -40 °C до +85 °C в условиях естественной конвекции. Металлический корпус и степень защиты IP67 обеспечивают возможность применения как внутри помещений, так и снаружи. Серия спроектирована в соответствии с актуальными требованиями международных стандартов безопасности, а выходные и управляющие цепи выполнены с учетом требований изоляции для обеспечения безопасности пользователя и светотехнической системы при монтаже.
Параметры выхода
| Параметр | Значение |
| Модель | XLG-320-V-A |
| Номинальный выходной ток | 13 А при 24 В |
| Номинальная выходная мощность | 24 В / 312 Вт; 12 В / 216 Вт |
| Диапазон тока полной мощности | 13...18 А (24 В / 13 А, 12 В / 18 А) |
| Диапазон регулировки выходного напряжения | 24 В или 12 В |
| Диапазон выходного напряжения | Не нормируется как отдельный рабочий диапазон |
| Допуск по выходному напряжению | ±3% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±2% |
| Пульсации и шум | 240 мВ пик-пик |
| КПД, типовое значение | 93% |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...60 °C |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 100...305 В |
| Диапазон входного напряжения постоянного тока | 142...431 В |
| Частота сети | 47...63 Гц |
| Коэффициент мощности при полной нагрузке | не менее 0,98 при 115 В; не менее 0,95 при 230 В; не менее 0,92 при 277 В |
| Потребляемый ток, типовое значение | 3 А при 120 В; 1,6 А при 230 В; 1,3 А при 277 В |
| Пусковой ток, типовое значение | 45 А, длительность 1200 мкс при измерении на уровне 50% Iпик при 230 В; по NEMA 410 |
| Ток утечки | менее 0,75 мА при 277 В |
| Коэффициент гармонических искажений | менее 10% при нагрузке не менее 50% на 115/230 В; менее 15% при нагрузке более 75% на 277 В |
Пусковые и динамические параметры
| Параметр | Значение |
| Время установления режима | 500 мс при 230 В; 1200 мс при 115 В |
| Время нарастания и время удержания | 160 мс, 10 мс при 230/115 В, только для V-типа |
| Потребление в режиме ожидания | Не указано для исполнения A; значение менее 0,5 Вт приведено для AB-типа при отключенном диммировании |
Защиты
| Вид защиты | Параметры |
| Короткое замыкание | Режим hiccup или ограничение тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 27...34 В |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрузка | 108...135%, только для V-типа; режим hiccup или ограничение тока, автоматическое восстановление после устранения неисправности |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура корпуса | -40...+85 °C |
| Максимальная температура корпуса | +85 °C |
| Рабочая влажность | 20...95% относительной влажности, без конденсации |
| Температура хранения | -40...+80 °C |
| Влажность при хранении | 10...95% относительной влажности, без конденсации |
| Вибрация | 10...500 Гц, 5G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
| Снижение допустимой нагрузки по высоте | Для высоты более 2000 м требуется дерейтинг 3,5 °C на каждые 1000 м для безвентиляторных моделей |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение вход-выход | 3,75 кВ переменного тока |
| Испытательное напряжение вход-земля | 2 кВ переменного тока |
| Испытательное напряжение выход-земля | 1,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм, 500 В постоянного тока, 25 °C, 70% RH для цепей вход-выход, вход-земля, выход-земля |
Соответствие стандартам и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL8750 тип HL, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 для независимого устройства, BS EN/EN62384, EN/EN60335-1, соответствие EN60335-2-89 Annex BB, EN60335-2-24 Annex CC, GB19510.1, GB19510.14, EAC TP TC 004, IP67, IS15885(Part2/Sec13), KC61347-1, KC61347-2-13 |
| ЭМС, устойчивость | BS EN/EN61547 |
| Эмиссия кондуктивных помех | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Эмиссия излучаемых помех | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармоники тока | BS EN/EN61000-3-2, GB17625.1, класс C при нагрузке не менее 50% |
| Колебания напряжения и фликер | BS EN/EN61000-3-3 |
| Устойчивость к ЭСР | BS EN/EN61000-4-2, уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 2 |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4, уровень 3 |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, 4 кВ линия-линия, 6 кВ линия-земля |
| Устойчивость к наведенным помехам | BS EN/EN61000-4-6, уровень 2 |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, более 95% провал на 0,5 периода; 30% провал на 25 периодов; более 95% прерывание на 250 периодов |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 1476,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 168,1 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 246 × 77 × 39,5 мм |
| Масса | 1,45 кг |
| Упаковка | 9 шт. в упаковке; 14 кг; 0,76 куб. фута |
Конструктивное исполнение XLG-320-V-A
| Параметр | Значение |
| Степень защиты | IP67 |
| Корпус | Металлический |
| Класс защиты от поражения электрическим током | Класс I |
| Входной кабель | SJOW 17AWG x 3C и H05RN-F 3 x 1,0 мм² |
| Выходной кабель | SJOW 14AWG x 2C |
| Длина входного кабеля | 300 ±20 мм |
| Длина выходного кабеля | 300 ±20 мм |
| Монтажные отверстия | 4 отверстия диаметром 4,5 мм |
| Рекомендуемое монтажное положение | Горизонтальное, на опорную поверхность |
| Контрольная точка температуры корпуса | Обозначена как tc |
Регулировка и особенности исполнения A
Для исполнения A указана встроенная регулировка выходной постоянной мощности через внутренний потенциометр Io. Для V-типа дополнительно указано, что выходное напряжение регулируется встроенным потенциометром. По умолчанию выход установлен на 24 В. Для получения 12 В необходимо повернуть регулятор SVR по часовой стрелке до упора, в противном случае точка срабатывания защиты от перегрузки может выйти за пределы нормируемого диапазона.
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- При пониженном входном напряжении может требоваться снижение нагрузки. Это отражено в характеристиках зависимости выходной мощности от входного напряжения.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Электромагнитная совместимость конечного изделия зависит от полного монтажа, поэтому производитель конечного оборудования должен повторно подтвердить соответствие требованиям ЭМС для всей системы.
- Типовой ресурс свыше 50000 часов достигается при температуре корпуса, особенно в точке tc, не выше 75 °C.
- Для выполнения требований актуальных норм ErP данный LED драйвер должен применяться только за выключателем и не должен быть постоянно подключен к сети.
- При высоте эксплуатации более 2000 м необходимо учитывать снижение допустимой нагрузки по температуре: 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
- Перед применением необходимо учитывать указания по монтажу и обеспечению влагозащиты.
- Продукция, поставляемая в отдельные регионы, может не содержать части маркировок сертификации.
- Для V-типа выход по умолчанию составляет 24 В. Для режима 12 В необходимо отрегулировать SVR по часовой стрелке до упора, иначе порог защиты от перегрузки может не соответствовать спецификации.
- Если вторичная защита от перегрева отказывает, действует также первичная защита от перегрева с отключением выходного напряжения и восстановлением после повторного включения питания.
- Для V- и H-типов функция RCM носит добровольный характер. Независимый LED драйвер без классификации IC не предназначен для жилых установок.
- Возможен выброс выходного тока при включении и выключении по сети при низком прямом напряжении нагрузки и малой загрузке.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов и параллельного конденсаторного окончания 0,1 мкФ и 47 мкФ.
- Следует учитывать рекомендуемые методы подключения светодиодного модуля.
- Для исполнения A требуется учитывать встраиваемое применение для соответствия требованиям Type HL.
