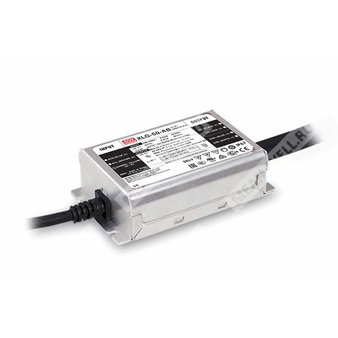

XLG-50-A - светодиодный AC/DC драйвер 50 Вт с выходом в режиме постоянной мощности и встроенной регулировкой выходного тока.
Расшифровка партномера
| Элемент партномера | Значение |
| XLG | Серия светодиодных драйверов MEAN WELL с режимом постоянной мощности |
| 50 | Номинальная выходная мощность 50 Вт |
| A | Исполнение IP67 с регулировкой выходного тока Io встроенным потенциометром |
Назначение
XLG-50-A представляет собой светодиодный источник питания AC/DC для питания LED-модулей и светодиодных светильников. Устройство работает в режиме постоянной мощности, рассчитано на широкий диапазон входного напряжения, выполнено в металлическом корпусе с защитой IP67 и предназначено для эксплуатации как внутри помещений, так и на открытом воздухе.
Особенности
- Выход в режиме постоянной мощности.
- Металлический корпус с функциональным заземлением.
- Встроенный активный корректор коэффициента мощности.
- Источник питания класса 2.
- Потребление без нагрузки менее 0,5 Вт.
- Степень защиты IP67 для внутренней и наружной установки.
- Регулировка выходного тока встроенным потенциометром.
- Типовой срок службы более 50000 часов.
Области применения
- Светодиодное уличное освещение.
- Светодиодное архитектурное освещение.
- Светодиодное промышленное освещение.
- Светодиодное прожекторное освещение.
- Исполнение типа HL для применения в опасных зонах Class I, Division 2.
Описание
Серия XLG-50 представляет собой светодиодные драйверы мощностью 50 Вт с выходом в режиме постоянной мощности. Модель XLG-50-A работает от сети 90...305 В AC. За счет КПД до 90% устройство способно функционировать в широком диапазоне температур корпуса от -40 до +90 °C при естественной конвекции. Металлический корпус и степень защиты IP67 позволяют использовать изделие в условиях внутренней и наружной установки.
Исполнение XLG-50-A оснащено встроенной регулировкой выходного тока посредством потенциометра, что обеспечивает дополнительную гибкость при проектировании светодиодных систем. Серия соответствует актуальным редакциям IEC 61347, GB19510.1 и UL8750. Выходная цепь и цепь управления выполнены с изоляцией, что повышает безопасность пользователя и светильника при монтаже.
Выходные параметры
| Параметр | Значение |
| Номинальный выходной ток по умолчанию | 1 А |
| Номинальная выходная мощность | 50 Вт |
| Диапазон регулировки выходного тока | 0,53...2,1 А |
| Максимальное напряжение холостого хода | 57 В |
| Область стабилизации тока | 22...54 В |
| Пульсации тока | не более 5,0% при номинальном токе |
| Режим работы | Постоянная мощность |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90...305 В AC |
| Диапазон входного напряжения постоянного тока | 127...431 В DC |
| Частота сети | 47...63 Гц |
| Коэффициент мощности | не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC, при полной нагрузке |
| КПД, типовое значение | 90% |
| Потребляемый ток | 0,57 А при 115 В AC; 0,29 А при 230 В AC; 0,24 А при 277 В AC |
| Пусковой ток, типовое значение | 50 А при холодном пуске, длительность 350 мкс, измерение на 50% Ipeak при 230 В AC, согласно NEMA 410 |
| Ток утечки | менее 0,75 мА при 277 В AC |
| Коэффициент нелинейных искажений | THD менее 10% при нагрузке не менее 50% для 115/230 В AC; при нагрузке не менее 75% для 277 В AC |
| Максимальное количество блоков на автомат 16 А | 5 шт. для автомата типа B; 8 шт. для автомата типа C, при 230 В AC |
| Потребление без нагрузки | менее 0,5 Вт |
| Время запуска / нарастания | 500 мс / 100 мс при 115 В AC и 230 В AC |
Параметры защиты
| Параметр | Значение |
| Защита от короткого замыкания | Ограничение тока в режиме постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от перегрузки по мощности | 110...150% от номинальной мощности, автоматическое восстановление после устранения неисправности |
| Защита от перегрева | Режим hiccup, автоматическое восстановление после устранения неисправности |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура корпуса | -40...+90 °C |
| Максимальная температура корпуса | +90 °C |
| Рабочая влажность | 20...95% |
| Температура хранения | -40...+80 °C |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...60 °C |
| Вибрация | 10...500 Гц, 5G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
| Охлаждение | Естественная конвекция |
| Степень защиты | IP67 |
Параметры изоляции и безопасности
| Параметр | Значение |
| Испытательное напряжение изоляции | вход-выход: 3,75 кВ AC; вход-земля: 2,0 кВ AC; выход-земля: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм, 500 В DC, 25 °C, 70% RH для цепей вход-выход, вход-земля, выход-земля |
| Класс устройства | Класс 2 |
| Исполнение | Тип HL |
Соответствие стандартам
| Категория | Стандарты и соответствие |
| Безопасность | UL8750 тип HL; CSA C22.2 No. 250.13-12; ENEC; AS/NZS IEC; BS EN/EN61347-1; BS EN/EN61347-2-13; BS EN/EN62384; IP67; GB19510.1; GB19510.14; EAC TP TC 004; J61347-1(H29); J61347-2-13(H29); KC61347-1; KC61347-2-13; NOM-058-SCFI-2017 |
| ЭМС, эмиссия | BS EN/EN55015 (CISPR15), GB/T 17743; BS EN/EN61000-3-2, GB17625.1; BS EN/EN61000-3-3 |
| ЭМС, устойчивость | BS EN/EN61547 |
Параметры ЭМС
| Параметр | Уровень / примечание |
| Кондуктивные помехи | Соответствие BS EN/EN55015 (CISPR15), GB/T 17743 |
| Излучаемые помехи | Соответствие BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонический ток | Класс C при нагрузке не менее 50% |
| Фликер напряжения | Соответствие BS EN/EN61000-3-3 |
Устойчивость к электромагнитным воздействиям
| Параметр | Уровень / примечание |
| Электростатический разряд | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактный разряд |
| Радиочастотное поле | Уровень 3 |
| Быстрые переходные процессы | Уровень 3 |
| Импульсные перенапряжения | Уровень 3, 4 кВ линия-линия, 6 кВ линия-земля |
| Кондуктивные помехи | Уровень 3 |
| Магнитное поле | Уровень 4 |
| Провалы и прерывания напряжения | Провал более 95% на 0,5 периода; провал 30% на 25 периодов; прерывание более 95% на 250 периодов |
Регулирование выходного тока
| Параметр | Значение |
| Способ регулировки | Встроенный потенциометр |
| Регулируемый параметр | Выходной ток Io |
| Тип исполнения | A |
Область рабочих режимов светодиодной нагрузки
| Параметр | Значение |
| Рекомендуемая область | Режим постоянной мощности в пределах приблизительно 22...54 В и 0,53...2,1 А |
| Характерные рабочие точки | 530 мА при 54 В; 1000 мА при 54 В; 1050 мА при 22 В; 2100 мА при 24 В; 2100 мА при 22 В |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 3931,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 394,6 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 105 × 63 × 30 мм |
| Масса | 0,41 кг |
| Упаковка | 24 шт.; 10,5 кг; 0,81 куб. фута |
Механическое исполнение
| Параметр | Значение |
| Конструктив | Корпус 268A |
| Материал корпуса | Металлический |
| Монтажные отверстия | 4 отверстия диаметром 4,5 мм |
| Длина входного кабеля | 300 ± 20 мм |
| Длина выходного кабеля | 300 ± 20 мм |
| Входной кабель | SJOW 17AWG x 3C и H05RN-F 3 x 1,0 мм² |
| Выходной кабель | SJOW 17AWG x 2C и H05RN-F 1,0 мм² |
| Провод входа L | Коричневый |
| Провод входа N | Синий |
| Защитное заземление | Зелено-желтый |
| Выход V+ | Красный |
| Выход V- | Черный |
| Контрольная точка температуры корпуса | tc |
Рекомендуемое монтажное положение
Рекомендуется монтаж в положении, показанном производителем: корпус установлен горизонтально на опорную поверхность.
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Для выбора режима работы с LED-модулем следует учитывать диаграмму методов питания светодиодной нагрузки.
- Время запуска измерено при первом холодном включении. Повторные включения и выключения драйвера могут приводить к увеличению времени запуска.
- При пониженном входном напряжении может требоваться снижение нагрузки. Следует учитывать статическую характеристику.
- Источник питания рассматривается как компонент, работающий в составе конечного изделия. Параметры ЭМС зависят от всей установки, поэтому изготовитель конечного оборудования должен повторно подтвердить соответствие требованиям по ЭМС для всей системы.
- Серия обеспечивает типовой срок службы более 50000 часов при температуре корпуса, в особенности в точке tc, около 75 °C или ниже.
- Защита от повышенного входного напряжения относится только к серии XLG-50I; для XLG-50-A не применяется.
- Для высот более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м для безвентиляторных моделей и 5 °C на каждые 1000 м для моделей с вентилятором.
- Параметр КПД, указанный как типовой, относится только к XLG-50-A.
- Изделия, поставляемые из регионов Америки, могут не иметь маркировки CCC, PSE, BIS, KC.
- Для сведений по водозащите IP и особенностям установки следует учитывать руководство пользователя перед применением.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Для соответствия актуальным требованиям ErP для осветительной арматуры данный LED-драйвер должен использоваться только после выключателя и не должен быть постоянно подключен к сети.
- Для применения в исполнении Type HL необходимо учитывать требования по встраиваемому монтажу.
