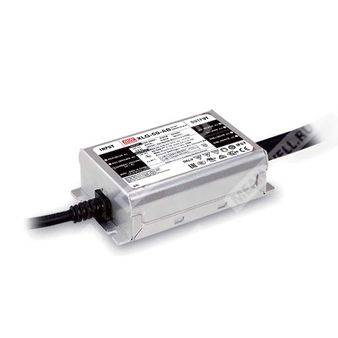

XLG-50-AB - светодиодный источник питания 50 Вт для питания LED-модулей в режиме постоянной мощности с функцией диммирования.
Назначение
XLG-50-AB — AC/DC драйвер светодиодов серии XLG-50 в металлическом корпусе, предназначенный для питания светодиодных модулей и светильников в режиме постоянной мощности. Модификация AB имеет степень защиты IP67, встроенную регулировку выходного тока и интерфейс 3 в 1 для управления яркостью: 0...10 В, ШИМ 10 В и резистивное управление.
Расшифровка партномера
| Фрагмент партномера | Значение |
| XLG | Серия светодиодных драйверов MEAN WELL |
| 50 | Номинальная выходная мощность 50 Вт |
| AB | Исполнение IP67, встроенная регулировка выходного тока и функция диммирования 3 в 1 |
Особенности
- Выход в режиме постоянной мощности.
- Металлический корпус с функциональным заземлением.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Потребление без нагрузки менее 0,5 Вт для A-типа; для AB-типа в режиме отключенного диммирования потребление в ожидании менее 0,5 Вт.
- Степень защиты IP67 для внутренней и наружной установки.
- Регулировка выходного тока встроенным потенциометром.
- Функция диммирования 3 в 1 с гальванически изолированной схемой и возможностью диммирования до отключения.
- Типовой ресурс более 50000 часов.
Области применения
- Светодиодное уличное освещение.
- Светодиодное архитектурное освещение.
- Светодиодное освещение промышленных помещений и высоких пролетов.
- Светодиодные прожекторы.
- Исполнение типа HL допускается для применения в опасных зонах класса I, раздел 2.
Описание
Серия XLG-50 представляет собой светодиодные AC/DC драйверы мощностью 50 Вт с выходом в режиме постоянной мощности. Устройства работают от входного напряжения 90...305 В переменного тока. За счет КПД до 90% серия способна функционировать в широком диапазоне температур корпуса от -40 до +90 °C при естественном охлаждении. Металлический корпус и степень защиты IP67 позволяют применять драйвер как внутри помещений, так и на открытом воздухе.
XLG-50-AB оснащен вариантами функциональности, обеспечивающими высокую гибкость проектирования систем светодиодного освещения. Серия соответствует актуальным редакциям международных норм безопасности IEC61347, GB19510.1 и UL8750. Выходная цепь и цепь диммирования выполнены с изоляцией, что повышает безопасность пользователя и светильника при монтаже.
Выходные параметры
| Параметр | Значение |
| Номинальный выходной ток по умолчанию | 1 А |
| Диапазон регулировки выходного тока | 0,53...2,1 А |
| Номинальная выходная мощность | 50 Вт |
| Напряжение холостого хода, максимум | 57 В |
| Область работы по постоянному току | 22...54 В |
| Пульсации тока | не более 5,0% при номинальном токе |
| Режим работы | Постоянная мощность |
Рекомендуемая рабочая область LED-нагрузки
| Точка характеристики | Значение |
| Минимальная область | 530 мА, 54 В |
| Точка характеристики | 530 мА, 50 В |
| Точка характеристики | 1000 мА, 54 В |
| Точка характеристики | 1050 мА, 22 В |
| Точка характеристики | 2100 мА, 24 В |
| Предельная точка | 2100 мА, 22 В |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90...305 В AC |
| Диапазон входного напряжения постоянного тока | 127...431 В DC |
| Частота сети | 47...63 Гц |
| Коэффициент мощности | не менее 0,97 при 115 В AC, не менее 0,95 при 230 В AC, не менее 0,92 при 277 В AC при полной нагрузке |
| Типовой КПД | 90% |
| Входной ток | 0,57 А при 115 В AC; 0,29 А при 230 В AC; 0,24 А при 277 В AC |
| Пусковой ток | холодный старт 50 А, длительность 350 мкс, измерено на уровне 50% пикового тока при 230 В AC; согласно NEMA 410 |
| Ток утечки | менее 0,75 мА при 277 В AC |
| Полный коэффициент гармонических искажений | менее 10% при нагрузке не менее 50% для 115/230 В AC; при нагрузке не менее 75% для 277 В AC |
| Максимальное количество источников на автомате 16 А | 5 шт. для автомата типа B при 230 В AC; 8 шт. для автомата типа C при 230 В AC |
| Потребление в режиме ожидания | менее 0,5 Вт для AB-типа при отключенном диммировании |
| Время запуска | 500 мс |
| Время нарастания | 100 мс при 115 В AC и 230 В AC |
Параметры диммирования для исполнения AB
| Параметр | Значение |
| Тип диммирования | 3 в 1 |
| Способы управления | 0...10 В DC, ШИМ 10 В, сопротивление |
| Диапазон частоты ШИМ | 100 Гц...3 кГц |
| Ток источника по цепи диммирования | 100 мкА, типовое значение |
| Минимальный уровень диммирования | около 8% |
| Работа при уровне менее 8% | выходной ток не нормируется при 0% < Iout < 8% |
| Отключение по диммированию | выходной ток может снижаться до 0% при входе диммирования около 0 кОм, 0 В DC или при ШИМ 10 В со скважностью 0% |
| Подключение цепи DIM- | не подключать DIM- к Vo- |
| Рекомендация по нагрузке | рекомендуется прямое подключение к светодиодам, применение с дополнительными драйверами не допускается |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Ограничение тока постоянного уровня, автоматическое восстановление после устранения неисправности |
| Защита от перегрузки по мощности | 110...150%, автоматическое восстановление после устранения неисправности |
| Защита от перегрева | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от повышенного входного напряжения | 320...370 В AC, отключение выходного напряжения при превышении порога, автоматическое восстановление после устранения неисправности |
| Стойкость к перенапряжению на входе | Выдерживает 440 В AC в течение 48 часов |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура корпуса | -40...+90 °C |
| Максимальная температура корпуса | +90 °C |
| Рабочая влажность | 20...95% |
| Температура хранения | -40...+80 °C |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...60 °C |
| Вибростойкость | 10...500 Гц, 5G, 12 мин/цикл, общий период 72 мин по осям X, Y, Z |
| Степень защиты | IP67 |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Испытательное напряжение изоляции | вход-выход 3,75 кВ AC; вход-земля 2,0 кВ AC; выход-земля 1,5 кВ AC |
| Сопротивление изоляции | вход-выход, вход-земля, выход-земля: 100 МОм при 500 В DC, 25 °C, 70% RH |
| Нормы безопасности | UL8750 тип HL; CSA C22.2 No. 250.13-12; ENEC; AS/NZS IEC BS EN/EN61347-1; AS/NZS BS EN/EN61347-2-13 independent; BS EN/EN62384; IP67; GB19510.1; GB19510.14; EAC TP TC 004; J61347-1(H29); J61347-2-13(H29); KC61347-1; KC61347-2-13; NOM-058-SCFI-2017 |
ЭМС. Эмиссия
| Параметр | Норма | Уровень/примечание |
| Кондуктивные помехи | BS EN/EN55015, CISPR15, GB/T 17743 | — |
| Излучаемые помехи | BS EN/EN55015, CISPR15, GB/T 17743 | — |
| Гармонический ток | BS EN/EN61000-3-2, GB17625.1 | Класс C при нагрузке не менее 50% |
| Фликер напряжения | BS EN/EN61000-3-3 | — |
ЭМС. Устойчивость
| Параметр | Норма | Уровень/примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контакт |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3 | Уровень 3 |
| Импульсные помехи EFT/Burst | BS EN/EN61000-4-4 | Уровень 3 |
| Импульсные перенапряжения Surge | BS EN/EN61000-4-5 | Уровень 3, 4 кВ линия-линия, 6 кВ линия-земля |
| Кондуктивные радиопомехи | BS EN/EN61000-4-6 | Уровень 3 |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | провал более 95% на 0,5 периода; провал 30% на 25 периодов; прерывание более 95% на 250 периодов |
| Стандарт устойчивости | BS EN/EN61547 | Соответствует |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 3931,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 394,6 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 105 x 63 x 30 мм |
| Масса | 0,42 кг |
| Упаковка | 24 шт.; 11 кг; 0,81 куб. фута для AB-типа |
Механическое исполнение и подключения
| Параметр | Значение |
| Тип корпуса | Case No. 268A |
| Монтажные отверстия | 4 отверстия диаметром 4,5 мм |
| Длина входных проводов | 300 ±20 мм |
| Длина выходных проводов | 300 ±20 мм |
| Длина проводов диммирования | 350 ±20 мм |
| Входные провода | SJOW 17AWG x 3C и H05RN-F 3 x 1,0 мм² |
| Выходные провода | SJOW 17AWG x 2C и 05RN-F 1,0 мм² |
| Провода диммирования | UL2517 20AWG x 2C |
| Маркировка проводов входа | AC/L коричневый, AC/N синий, PE зелено-желтый |
| Маркировка проводов выхода | V+ красный, V- черный |
| Маркировка проводов диммирования | DIM+ фиолетовый, DIM- розовый |
| Рекомендуемое монтажное положение | Горизонтальное, на опорную поверхность |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- По режимам питания светодиодного модуля следует руководствоваться графиком рабочей области LED-модуля.
- Время запуска измеряется при первом холодном старте. Повторное включение и выключение драйвера может увеличивать время запуска.
- При пониженных входных напряжениях может требоваться снижение нагрузки.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Параметры ЭМС зависят от полной установки, поэтому изготовитель конечного изделия должен повторно подтвердить соответствие требованиям ЭМС для всего устройства.
- Серия обеспечивает типовой ресурс более 50000 часов работы при температуре корпуса, особенно в точке tc, около 75 °C или ниже.
- Защита от повышенного входного напряжения относится только к серии XLG-50I; при этом в спецификации также указана стойкость к входному напряжению 440 В AC в течение 48 часов. Для модификации XLG-50-AB в таблице спецификации приведено значение защиты 320...370 В AC.
- Для высоты эксплуатации более 2000 м необходимо учитывать снижение допустимой температуры окружающей среды: 3,5 °C на каждые 1000 м для исполнений без вентилятора и 5 °C на каждые 1000 м для исполнений с вентилятором.
- Параметр КПД 90% указан только для XLG-50-A, однако серия XLG-50 в целом характеризуется эффективностью до 90%.
- Изделия, поставляемые из регионов Америки, могут не иметь маркировки CCC, PSE, BIS и KC.
- По вопросам применения, а также по требованиям к монтажу для сохранения водозащиты IP, необходимо руководствоваться руководством пользователя.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной на параллельное соединение конденсаторов 0,1 мкФ и 47 мкФ.
- Для выполнения требований актуальных норм ErP по осветительным приборам данный LED-драйвер должен использоваться только после выключателя и не должен быть постоянно подключен к сети.
- Для применений типа HL необходимо учитывать требования встраиваемого применения.
- Если требуется сертификат NOM, необходимо уточнять исполнение у производителя.
- Для исполнения India version требуется минимальный объем заказа; данная информация относится к варианту XLG-50I.
