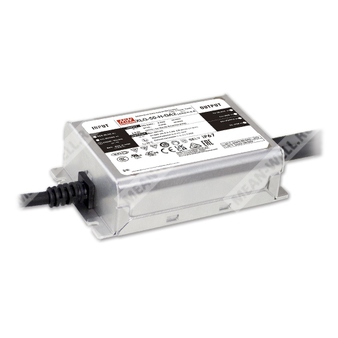

XLG-50-H-DA2 представляет собой светодиодный AC/DC-драйвер мощностью 50 Вт с выходом в режиме постоянной мощности. Устройство работает от сети 90...305 В AC и благодаря эффективности до 89% может эксплуатироваться в широком диапазоне температур корпуса от -40 до +85°C при естественной конвекции.
Конструкция в металлическом корпусе и степень защиты IP67 позволяют использовать драйвер как внутри помещений, так и вне помещений. Модель оснащена функцией диммирования, обеспечивающей высокую гибкость проектирования светодиодных систем освещения. Выходная цепь и цепь диммирования выполнены с изоляцией, что повышает безопасность пользователя и светильника при монтаже.
| Параметр | Значение |
| Диапазон входного напряжения | 90 ... 305 В AC, 127 ... 431 В DC |
| Диапазон частоты | 47 ... 63 Гц |
| Коэффициент мощности | не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC при полной нагрузке |
| Типовая эффективность | 89% |
| Входной ток | 0,57 А при 115 В AC; 0,29 А при 230 В AC; 0,24 А при 277 В AC |
| Пусковой ток | холодный старт 50 А, длительность 350 мкс, измерено на уровне 50% от пикового значения, при 230 В AC; согласно NEMA 410 |
| Максимальное количество блоков на автоматическом выключателе 16 А | 7 шт. для характеристики B, 12 шт. для характеристики C, при 230 В AC |
| Ток утечки | менее 0,75 мА при 277 В AC |
| Суммарный коэффициент гармонических искажений | менее 10% при нагрузке не менее 50% для 115/230 В AC; менее 10% при нагрузке не менее 75% для 277 В AC |
| Потребляемая мощность в режиме ожидания | менее 0,5 Вт, диммирование выключено, для стандартной версии |
| Параметр | Значение |
| Рабочая температура корпуса | -40 ... +85°C |
| Максимальная температура корпуса | +85°C |
| Рабочая влажность | 20 ... 95% относительной влажности |
| Температура хранения | -40 ... +80°C |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ... 60°C |
| Вибрация | 10 ... 500 Гц, 5G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
| Параметр | Значение |
| Испытательное напряжение изоляции | вход-выход: 3,75 кВ AC; вход-земля: 2,0 кВ AC; выход-земля: 1,5 кВ AC |
| Сопротивление изоляции | вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25°C / 70% RH |
| Степень защиты | IP67 |
| Класс исполнения | SELV, тип HL |
| Нормативы безопасности | UL8750, CSA C22.2 No.250.13-12, ENEC AS/NZS IEC BS EN/EN61347-1, BS EN/EN61347-2-13, приложение J исполнения EL для аварийных установок при DC-входе 176...280 В, AS/NZS BS EN/EN61347-2-13, BS EN/EN62384, GB19510.1, GB19510.14, EAC TP TC 004 |
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3 | Уровень 3 |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 3, 4 кВ линия-линия, 6 кВ линия-земля |
| Кондуктивные помехи | BS EN/EN61000-4-6 | Уровень 3 |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | провал более 95% на 0,5 периода, провал 30% на 25 периодов, прерывание более 95% на 250 периодов |
| Норматив по устойчивости | BS EN/EN61547 | Соответствует |
| № | Содержание |
| 1 | Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25°C. |
| 2 | Следует руководствоваться графиком методов управления светодиодным модулем. |
| 3 | Допуск включает погрешность установки, нестабильность по линии и нестабильность по нагрузке. |
| 4 | При пониженном входном напряжении может требоваться снижение нагрузки; следует учитывать статическую характеристику. |
| 5 | Время запуска измерено при первом холодном старте. Повторное включение и выключение драйвера может увеличить время запуска. |
| 6 | Согласно требованиям IEC 62386-101/102 по времени включения DALI и прерываниям питания, время запуска необходимо проверять с DALI-контроллером, поддерживающим функцию DALI power on; в противном случае время запуска будет больше 500 мс. |
| 8 | Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Показатели ЭМС зависят от полной установки, поэтому изготовитель конечного изделия должен повторно подтвердить соответствие ЭМС для всей системы. |
| 9 | Для эксплуатации на высоте более 2000 м требуется температурное дерейтирование: 3,5°C на каждые 1000 м для моделей без вентилятора и 5°C на каждые 1000 м для моделей с вентиляторами. |
| 11 | Серия обеспечивает типичный срок службы более 50000 часов, когда температура корпуса, особенно в точке tc, составляет около 75°C или ниже. |
| 12 | Изделия, поставляемые в регионы Америки, могут не иметь маркировки CCC, PSE, BIS, KC. |
| 13 | Перед применением необходимо ознакомиться с руководством пользователя и указаниями по монтажу влагозащищённого исполнения IP. |
| 14 | Для H-типа маркировка RCM является добровольной. Независимое устройство управления светодиодами без классификации IC не предназначено для бытовых установок. |
| 16 | Для выполнения требований актуального регламента ErP для осветительного оборудования этот LED-драйвер допускается использовать только за выключателем, без постоянного подключения к сети. |
| 17 | Для соответствия применению типа HL данную серию необходимо рассматривать как встраиваемый компонент. |
