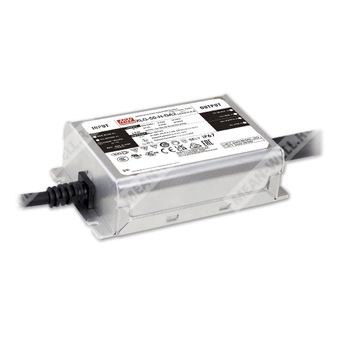

XLG-50-L-DA2 - светодиодный AC/DC-драйвер постоянной мощности 50 Вт с интерфейсом DALI-2 для питания LED-модулей в широком диапазоне выходных напряжений.
Назначение
XLG-50-L-DA2 представляет собой источник питания для светодиодных систем серии XLG-50-DA2 компании MEAN WELL, выполненный по схеме AC/DC LED driver с режимом постоянной мощности. Модификация L рассчитана на повышенное выходное напряжение и пониженный ток по сравнению с исполнением H, что делает ее пригодной для питания LED-цепочек с более высоким суммарным прямым напряжением.
Расшифровка партномера
| Элемент партномера | Значение | Расшифровка |
|---|
| XLG | Серия | Серия светодиодных драйверов постоянной мощности |
| 50 | Номинальная мощность | 50 Вт |
| L | Исполнение по выходу | Версия с повышенным выходным напряжением |
| DA2 | Функция | DALI-2 управление, с регулировкой выходного тока встроенным потенциометром |
Особенности
- Выход в режиме постоянной мощности.
- Металлический корпус с функциональным заземлением.
- Встроенный активный корректор коэффициента мощности.
- Исполнение с классом 2 по выходу не распространяется на тип L; для XLG-50-L-DA2 это исключение.
- Потребляемая мощность в режиме ожидания менее 0,5 Вт при отключенном диммировании для стандартной версии.
- Степень защиты IP67 для внутренней и наружной установки.
- Импульсная стойкость 6 кВ / 4 кВ.
- Диммирование DALI-2 с минимальным уровнем 8%.
- Типовой срок службы более 50000 часов.
- Тип HL для применения в зонах Class I, Division 2 hazardous location.
Области применения
- Светодиодное уличное освещение.
- Светодиодное архитектурное освещение.
- Светодиодное промышленное освещение высоких пролетов.
- Светодиодные прожекторные системы.
- Применение в опасных зонах Class I, Division 2 для исполнения Type HL.
Описание
XLG-50-L-DA2 — это 50-ваттный AC/DC-драйвер светодиодов с выходом в режиме постоянной мощности. Устройство работает от сети 90…305 В AC или от входа 127…431 В DC. Благодаря КПД до 89% серия способна работать в широком диапазоне температур корпуса от -40 до +85 °C при естественном охлаждении.
Металлический корпус и степень защиты IP67 допускают применение как внутри помещений, так и на открытом воздухе. Исполнение DA2 оснащено интерфейсом DALI-2, а также поддерживает регулировку выходного тока встроенным потенциометром, что обеспечивает гибкость при проектировании систем светодиодного освещения.
Серия соответствует актуальным требованиям международных стандартов безопасности. Выходная цепь и цепь диммирования выполнены с изоляцией, обеспечивающей безопасность пользователя и светильника при монтаже и эксплуатации.
Выходные параметры
| Параметр | Значение |
|---|
| Модель | XLG-50-L-DA2 |
| Номинальный выходной ток по умолчанию | 700 мА |
| Номинальная мощность | 50 Вт |
| Область постоянного тока | 60…142 В |
| Диапазон тока полной мощности | 350…700 мА |
| Максимальное напряжение холостого хода | 160 В |
| Диапазон регулировки тока | 300…700 мА |
| Способ регулировки тока | Встроенный потенциометр |
| Пульсации тока | 5,0% при полной нагрузке |
| Допуск по току | ±5% |
| Время запуска | 500 мс при 230 В AC, 1200 мс при 115 В AC |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90…305 В AC, 127…431 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC при полной нагрузке |
| Типовой КПД | 89% |
| Потребляемый ток | 0,57 А при 115 В AC; 0,29 А при 230 В AC; 0,24 А при 277 В AC |
| Пусковой ток | 50 А, холодный старт, длительность 350 мкс, измерено на уровне 50% Ipeak при 230 В AC; согласно NEMA 410 |
| Ток утечки | менее 0,75 мА при 277 В AC |
| Коэффициент гармонических искажений | менее 10% при нагрузке не менее 50% для 115/230 В AC; при нагрузке не менее 75% для 277 В AC |
| Максимальное число источников на автомате 16 А | 7 шт. для автомата типа B; 12 шт. для автомата типа C при 230 В AC |
| Потребляемая мощность в режиме ожидания | менее 0,5 Вт при отключенном диммировании, стандартная версия |
Функции защиты
| Параметр | Значение |
|---|
| Короткое замыкание | Режим hiccup или ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перегрев | Ступень 1: снижение нагрузки до 75%; ступень 2: снижение нагрузки до 50%; автоматическое восстановление после устранения причины |
| Защита от повышенного входного напряжения | 320…370 В AC; при превышении порога выход отключается, восстановление автоматическое после устранения причины |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
|---|
| Рабочая температура корпуса | от -40 до +85 °C |
| Максимальная температура корпуса | +85 °C |
| Рабочая влажность | 20…95% |
| Температура хранения | от -40 до +80 °C |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
| Вибрация | 10…500 Гц, 5G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
Изоляция и безопасность
| Параметр | Значение |
|---|
| Электрическая прочность изоляции | вход-выход: 3,75 кВ AC; вход-FG: 2,0 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции | вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Степень защиты | IP67 |
| Тип безопасности | Type HL |
| Исполнение аварийного освещения | подходит для аварийных установок по приложению J, вход DC 176…280 В для исполнения EL |
Соответствие стандартам
| Категория | Соответствие |
|---|
| Стандарты безопасности | UL8750 Type HL; CSA C22.2 No. 250.13-12; ENEC; AS/NZS IEC/BS EN/EN61347-1; BS EN/EN61347-2-13; AS/NZS BS EN/EN61347-2-13; BS EN/EN62384; GB19510.1; GB19510.14; EAC TP TC 004 |
| Стандарты DALI | IEC 62386-101, 62386-102, 62386-207, 62386-251; тип устройства 6 (DT6) |
ЭМС: эмиссия
| Параметр | Стандарт | Уровень |
|---|
| Кондуктивные помехи | BS EN/EN55015 (CISPR15), GB/T 17743 | соответствует |
| Излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 | соответствует |
| Гармонический ток | BS EN/EN61000-3-2, GB17625.1 | Класс C при нагрузке не менее 50% |
| Фликер напряжения | BS EN/EN61000-3-3 | соответствует |
ЭМС: устойчивость
| Параметр | Стандарт | Уровень |
|---|
| Электростатический разряд | BS EN/EN61000-4-2 | уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | уровень 3 |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | уровень 3, 4 кВ линия-линия, 6 кВ линия-земля |
| Кондуктивные ВЧ помехи | BS EN/EN61000-4-6 | уровень 3 |
| Магнитное поле | BS EN/EN61000-4-8 | уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | провал более 95% на 0,5 периода; провал 30% на 25 периодов; прерывание более 95% на 250 периодов |
| Стандарт устойчивости | BS EN/EN61547 | соответствует |
Интерфейс диммирования DALI
| Параметр | Значение |
|---|
| Тип интерфейса | DALI-2 |
| Подключение | Сигнал DALI подается между DA+ и DA- |
| Адресация | 16 групп, 64 адреса |
| Минимальный уровень диммирования | 8% от выхода |
| Первый шаг диммирования | Фиксирован на уровне 8% выхода |
Рабочая область LED-нагрузки
| Параметр | Значение |
|---|
| Рекомендуемая область работы | от 300 мА, 142 В до 700 мА, 72 В |
| Нижняя граница области | 350 мА, 60 В |
| Верхняя граница области | 350 мА, 142 В |
| Правая граница области | 700 мА, 60 В и 700 мА, 72 В |
Подключение и проводники
| Цепь | Обозначение | Цвет |
|---|
| Сеть переменного тока | AC/L | Коричневый |
| Сеть переменного тока | AC/N | Синий |
| Защитное заземление | PE | Зелено-желтый |
| Выход LED | V+ | Красный |
| Выход LED | V- | Черный |
| DALI | DA+ | Фиолетовый |
| DALI | DA- | Розовый |
Механические данные
| Параметр | Значение |
|---|
| Габаритные размеры | 105 × 63 × 30 мм |
| Корпус | Case No. 268A |
| Монтажные отверстия | 4 отверстия диаметром 4,5 мм |
| Длина входного кабеля | 300 ± 20 мм |
| Длина выходного кабеля LED | 300 ± 20 мм |
| Длина кабеля DALI | 350 ± 20 мм |
| Рекомендуемое монтажное положение | Горизонтальное, на опорную поверхность |
Исполнение проводов
| Участок | Тип кабеля | Сечение |
|---|
| Вход | SJOW 17AWG x 3C и H05RN-F 3 x 1,0 мм² | 3 жилы |
| Выход LED | SJOW 17AWG x 2C и 05RN-F 1,0 мм² | 2 жилы |
| DALI | UL2517 20AWG x 2C | 2 жилы |
Надежность и логистика
| Параметр | Значение |
|---|
| MTBF | 2352,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 207,3 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Масса | 0,42 кг |
| Упаковка | 24 шт. / 11 кг / 0,81 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Следует учитывать раздел о способах управления LED-модулем и рабочую область ток-напряжение.
- Допуск включает погрешность установки, нестабильность по сети и нестабильность по нагрузке.
- При пониженном входном напряжении может требоваться снижение нагрузки.
- Время запуска измерено при первом холодном включении. Повторные включения и выключения драйвера могут увеличить время запуска.
- С учетом требований IEC 62386-101/102 по времени включения DALI и обработке прерываний время запуска необходимо проверять с контроллером DALI, поддерживающим функцию включения питания DALI; в противном случае время запуска может превышать 500 мс.
- Защита от повышенного входного напряжения относится только к серии XLG-50I; данное замечание присутствует в общих примечаниях серии.
- Драйвер рассматривается как компонент для установки в состав конечного оборудования. Параметры ЭМС зависят от полной системы, поэтому производитель конечного оборудования обязан повторно подтвердить соответствие ЭМС для изделия в сборе.
- Для эксплуатации на высоте более 2000 м требуется температурное дерейтинг: 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
- Типовая наработка более 50000 часов достигается при температуре корпуса, особенно в точке tc, около 75 °C или ниже.
- Для некоторых регионов поставки маркировка CCC/PSE/BIS/KC может отсутствовать.
- По применению и обеспечению водозащиты IP необходимо соблюдать указания руководства пользователя.
- Для исполнения H маркировка RCM является добровольной; независимое ПРА без классификации IC не предназначено для жилых установок.
- Для исполнения L маркировка RCM является добровольной и соответствует применимым стандартам IEC или AS/NZS в рамках AS/NZS 4417.1.
- Для соответствия последним требованиям ErP для светильников данный LED-драйвер допускается использовать только за выключателем, без постоянного подключения к сети.
- Для соответствия применению Type HL данная серия должна рассматриваться как встраиваемый компонент.
