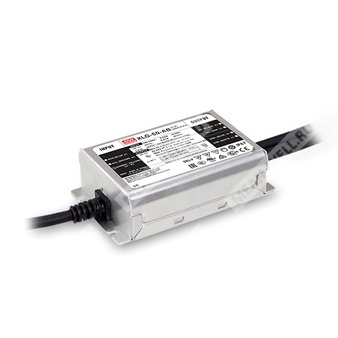

XLG-50I-A - светодиодный AC/DC драйвер мощностью 50 Вт в режиме постоянной мощности с регулировкой выходного тока встроенным потенциометром.
Назначение
XLG-50I-A — источник питания для светодиодных систем, выполненный по схеме AC/DC LED-драйвера с режимом постоянной мощности. Устройство предназначено для питания светодиодных модулей в широком диапазоне выходных напряжений и токов, рассчитано на работу от промышленной и сетевой однофазной сети, имеет металлический корпус, функциональное заземление, степень защиты IP67 и допускает применение как внутри помещений, так и на открытом воздухе.
Расшифровка партномера
| Элемент партномера | Значение |
| XLG | Серия светодиодных драйверов постоянной мощности |
| 50 | Номинальная выходная мощность 50 Вт |
| I | Исполнение для Индии, по запросу, с защитой от перенапряжения по входу |
| A | Исполнение IP67 с регулировкой выходного тока Io встроенным потенциометром |
Основные особенности
- Режим выходной мощности постоянного уровня.
- Металлический корпус с функциональным заземлением.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Степень защиты IP67 для внутренней и наружной установки.
- Регулировка выходного тока встроенным потенциометром.
- Низкое потребление в режиме без нагрузки и ожидания.
- Высокий КПД, типовое значение до 90%.
- Работа в широком диапазоне температур корпуса.
- Соответствие международным требованиям безопасности для светодиодных драйверов.
Области применения
- Светодиодное уличное освещение.
- Светодиодное архитектурное освещение.
- Светодиодное освещение промышленных и складских помещений.
- Светодиодное прожекторное освещение.
- Исполнение типа HL допускается для применения в опасных зонах класса I, division 2.
Описание
Серия XLG-50 представляет собой светодиодные драйверы AC/DC мощностью 50 Вт с режимом постоянной мощности. Драйвер работает от входного напряжения 90...305 В AC. За счет высокого КПД, достигающего 90%, вся серия способна функционировать в широком диапазоне температур корпуса от минус 40 до плюс 90 °C при естественном охлаждении. Металлический корпус и степень защиты IP67 обеспечивают пригодность для эксплуатации как внутри помещений, так и вне помещений. Серия оснащается различными функциональными исполнениями для обеспечения гибкости при проектировании светодиодных систем освещения. Выходная цепь и цепь диммирования выполнены с изоляцией в соответствии с актуальными требованиями безопасности, что повышает безопасность пользователя и светильника при монтаже.
Выходные параметры
| Параметр | Значение для XLG-50I-A |
| Номинальный выходной ток по умолчанию | 1 А |
| Номинальная выходная мощность | 50 Вт |
| Диапазон регулировки выходного тока | 0,53...2,1 А |
| Максимальное напряжение холостого хода | 57 В |
| Область работы по постоянному току | 22...54 В |
| Пульсации тока | не более 5,0% при номинальном токе |
| Режим выхода | постоянная мощность |
Входные параметры
| Параметр | Значение для XLG-50I-A |
| Диапазон входного напряжения переменного тока | 90...305 В AC |
| Диапазон входного напряжения постоянного тока | 127...431 В DC |
| Частота входной сети | 47...63 Гц |
| Коэффициент мощности | не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC при полной нагрузке |
| Типовой КПД | 90% |
| Входной ток | 0,57 А при 115 В AC; 0,29 А при 230 В AC; 0,24 А при 277 В AC |
| Пусковой ток | холодный старт 50 А, длительность 350 мкс, измерено на уровне 50% Iпик при 230 В AC; по NEMA 410 |
| Ток утечки | менее 0,75 мА при 277 В AC |
| Коэффициент гармонических искажений | менее 10% при нагрузке не менее 50% для 115/230 В AC; менее 10% при нагрузке не менее 75% для 277 В AC |
| Максимальное число блоков питания на автоматическом выключателе 16 А | 5 шт. для характеристики B; 8 шт. для характеристики C при 230 В AC |
| Время запуска, время нарастания | 500 мс, 100 мс при 115 В AC и 230 В AC |
Потребление без нагрузки
| Параметр | Значение для XLG-50I-A |
| Потребление без нагрузки / в режиме ожидания | менее 0,5 Вт для серии A; менее 0,75 Вт для серии I |
Защиты
| Параметр | Значение для XLG-50I-A |
| Защита от перегрузки по мощности | 110...150%, автоматическое восстановление после устранения аварии |
| Защита от короткого замыкания | ограничение тока постоянного уровня, автоматическое восстановление после устранения аварии |
| Защита от перегрева | режим hiccup, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения по входу | 320...370 В AC, отключение выходного напряжения при превышении порога защиты, автоматическое восстановление после устранения аварии |
| Стойкость к повышенному входному напряжению | выдерживает воздействие 440 В AC в течение 48 часов |
Параметры окружающей среды
| Параметр | Значение для XLG-50I-A |
| Рабочая температура | температура корпуса от минус 40 до плюс 90 °C |
| Максимальная температура корпуса | +90 °C |
| Рабочая влажность | 20...95% |
| Температура хранения | минус 40...плюс 80 °C |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...60 °C |
| Вибрация | 10...500 Гц, 5G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
| Степень защиты оболочки | IP67 |
Безопасность и электромагнитная совместимость
| Параметр | Значение для XLG-50I-A |
| Электрическая прочность изоляции | вход-выход: 3,75 кВ AC; вход-FG: 2,0 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм, 500 В DC, 25 °C, 70% RH для вход-выход, вход-FG, выход-FG |
| Стандарты безопасности | UL8750 тип HL; CSA C22.2 No. 250.13-12; ENEC; AS/NZS IEC; BS EN/EN61347-1; AS/NZS BS EN/EN61347-2-13; BS EN/EN62384; IP67; GB19510.1; GB19510.14; EAC TP TC 004; J61347-1; J61347-2-13; KC61347-1; KC61347-2-13; IS15885(Part2/Sec13) для типа XLG-50I; NOM-058-SCFI-2017 |
Эмиссия помех
| Параметр | Стандарт / уровень |
| Кондуктивные помехи | BS EN/EN55015, CISPR15, GB/T 17743 |
| Излучаемые помехи | BS EN/EN55015, CISPR15, GB/T 17743 |
| Гармонический ток | BS EN/EN61000-3-2, GB17625.1, класс C при нагрузке не менее 50% |
| Колебания напряжения и фликер | BS EN/EN61000-3-3 |
Устойчивость к помехам
| Параметр | Стандарт / уровень |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3, уровень 3 |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5, уровень 3, 4 кВ линия-линия, 6 кВ линия-земля |
| Кондуктивные ВЧ помехи | BS EN/EN61000-4-6, уровень 3 |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8, уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, провал более 95% на 0,5 периода, провал 30% на 25 периодов, прерывание более 95% на 250 периодов |
| Стандарт устойчивости | BS EN/EN61547 |
Механические данные
| Параметр | Значение для XLG-50I-A |
| Габаритные размеры | 105 × 63 × 30 мм |
| Масса | 0,41 кг для исполнения A |
| Корпус | металлический, case no. 268A |
| Монтажные отверстия | 4 отверстия диаметром 4,5 мм |
| Длина входного кабеля | 300 ±20 мм |
| Длина выходного кабеля | 300 ±20 мм |
| Входной кабель | SJOW 17AWG x 3C или H05RN-F 3 x 1,0 мм² |
| Выходной кабель | SJOW 17AWG x 2C или 05RN-F 1,0 мм² |
| Маркировка проводов входа | AC/L — коричневый, AC/N — синий, PE — зелено-желтый |
| Маркировка проводов выхода | V+ — красный, V− — черный |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 24 шт. |
| Масса упаковки | 10,5 кг для исполнения A |
| Объем упаковки | 0,81 куб. фута |
Надежность
| Параметр | Значение |
| MTBF по Telcordia SR-332 | 3931,6 тыс. ч минимум |
| MTBF по MIL-HDBK-217F при 25 °C | 394,6 тыс. ч минимум |
Режим работы с LED-модулем
Драйвер работает в области рекомендуемых параметров постоянной мощности. По графику рабочая область охватывает диапазон приблизительно от 530 мА при 54 В до 2100 мА при 24 В, при этом нижняя граница области включает точки 1050 мА при 22 В и 2100 мА при 22 В. Номинальное значение по умолчанию составляет 1 А. Для исполнения A регулировка выходного тока выполняется встроенным потенциометром.
Монтаж и исполнение
Рекомендуемое монтажное положение — на опорной поверхности в горизонтальной ориентации корпуса. Охлаждение естественной конвекцией. Корпус имеет точку контроля температуры корпуса tc. Конструкция предназначена для встроенного применения в составе конечного оборудования.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Следует руководствоваться графиком методов управления LED-модулем.
- Время запуска измерено при первом холодном включении. Повторные циклы включения и выключения могут увеличивать время запуска.
- При пониженном входном напряжении может потребоваться снижение нагрузки.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Параметры ЭМС зависят от окончательной конструкции, поэтому изготовитель конечного изделия должен повторно подтвердить соответствие ЭМС всей установки.
- Серия обеспечивает типовой срок службы свыше 50000 часов при температуре корпуса, особенно в точке tc, около 75 °C или ниже.
- Защита от перенапряжения по входу предусмотрена только для серии XLG-50I, причем исполнение I не имеет сертификатов UL/CSA.
- Для высот эксплуатации свыше 2000 м требуется температурное дерейтирование: 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
- КПД 90% указан только для XLG-50-A.
- Продукция, поставляемая из регионов Америки, может не иметь маркировок CCC, PSE, BIS, KC.
- По вопросам применения и требований к водозащищенному монтажу следует обращаться к руководству пользователя.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной цепи с параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Для выполнения требований актуальных норм ErP для осветительных приборов этот драйвер допускается применять только после выключателя, без постоянного подключения к сети.
- Для соответствия применению типа HL серия должна рассматриваться как встраиваемый компонент.
- Индийская версия требует минимального объема заказа для запуска в производство.
