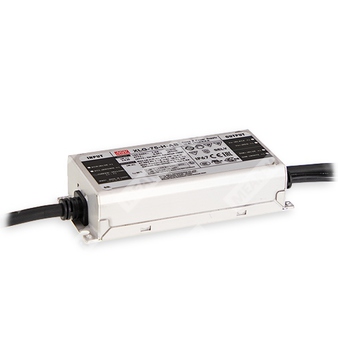

XLG-75-12-A - светодиодный AC/DC драйвер 75 Вт постоянной мощности для питания LED-нагрузок.
Расшифровка партномера
| Позиция | Расшифровка |
| XLG | Серия светодиодных драйверов MEAN WELL XLG |
| 75 | Номинальная мощность 75 Вт |
| 12 | Номинальное выходное напряжение 12 В |
| A | Исполнение типа A: регулировка тока встроенным потенциометром |
Назначение и краткое описание
Серия XLG-75 представляет собой LED AC/DC драйверы с режимом постоянной мощности. Модель XLG-75-12-A относится к исполнению на 12 В и предназначена для питания светодиодных модулей и светильников в системах наружного и внутреннего освещения. Устройство работает в широком диапазоне входного напряжения, поддерживает стабильную выходную мощность в пределах рабочей области и рассчитано на эксплуатацию в промышленных и бытовых светотехнических применениях.
Конструкция выполнена в металлическом корпусе со степенью защиты IP67, что допускает применение во влажной и запылённой среде. Модель относится к классу II, за исключением исполнения L-типа. В изделии реализованы функции защиты от перенапряжения, перегрузки, короткого замыкания и перегрева. Для исполнения A предусмотрена регулировка выходного тока встроенным потенциометром.
Особенности
- Широкий диапазон входного напряжения: 100–305 В AC.
- Режим постоянной мощности при нагрузке примерно 70–100%.
- Металлический корпус со степенью защиты IP67, пригоден для наружной установки.
- Класс II по электробезопасности, кроме L-типа.
- Импульсная защита от перенапряжений: 6 кВ / 4 кВ.
- Функция диммирования 3 в 1 для исполнений AB-типа; для A-типа — регулировка встроенным потенциометром.
- Изоляция цепи управления и выходной цепи.
- Соответствие требованиям EN60335-1 для бытового применения.
- Срок службы более 50 000 часов.
Области применения
- Освещение небоскрёбов.
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Овощеводческое и тепличное освещение.
- Освещение промышленных залов и складов.
- Источник питания для DMX-систем.
- Бытовые устройства.
- Торговое и холодильное оборудование.
Описание
XLG-75-12-A — это 75-ваттный светодиодный AC/DC драйвер серии XLG-75, выполненный по схеме постоянной мощности. Устройство рассчитано на питание от сети 100–305 В AC и обеспечивает выход 12 В при номинальном токе 5 А. В зависимости от нагрузки драйвер работает в допустимой области выходных параметров, сохраняя стабилизацию мощности и обеспечивая корректное питание светодиодных сборок.
Для данной серии характерны высокая эффективность, работа без вентилятора и широкий температурный диапазон эксплуатации. Металлический корпус и степень защиты IP67 позволяют использовать изделие как в помещении, так и на улице. Выходная и цепи диммирования выполнены с изоляцией, что повышает безопасность при монтаже и эксплуатации.
Расшифровка исполнения XLG-75-12-A
| Параметр | Значение |
| Серия | XLG-75 |
| Номинальная мощность | 75 Вт |
| Номинальное выходное напряжение | 12 В |
| Тип исполнения | A |
| Функция исполнения | Регулировка выходного тока встроенным потенциометром |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 100–305 В AC, 142–431 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | THD < 10% при нагрузке ≥ 50% для 115/230 В AC; THD < 10% при нагрузке ≥ 75% для 277 В AC |
| Потребляемый ток AC | 1,0 А при 115 В AC; 0,45 А при 230 В AC; 0,38 А при 277 В AC |
| Пусковой ток | 50 А, twidth = 300 мкс, измерено при 50% Ipeak, при 230 В AC; соответствует NEMA 410 |
| Ток утечки | < 0,75 мА при 277 В AC |
| Устойчивость к повышенному входному напряжению | Выдерживает воздействие 440 В AC в течение 48 часов |
| Потребление без нагрузки | < 0,5 Вт для стандартного исполнения |
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный ток | 5 А |
| Номинальная мощность | 60 Вт |
| Диапазон регулировки тока | 2,5–5 А |
| Диапазон постоянного тока | 8,4–12 В |
| Регион постоянной мощности | 13–19 В |
| Точность установки тока | ±3,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±2% |
| Допуск по напряжению | ±3,0% |
| Пульсации и шум | 150 мВ п-п |
| КПД | 89% |
| Скорость нарастания и запуска | 500 мс при 230 В AC; 1200 мс при 115 В AC |
| Время удержания | 10 мс при 230 В AC; 10 мс при 115 В AC |
Защиты
| Параметр | Значение |
| Перегрузка по току | Отключение выходного напряжения; повторное включение после восстановления |
| Короткое замыкание | Режим hiccup или ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 26–36 В; отключение выходного напряжения, восстановление после устранения причины |
| Перегрев | Отключение выходного напряжения, повторное включение после восстановления |
| Входное перенапряжение | 320–370 В AC; отключение выходного напряжения при превышении порога, автоматическое восстановление |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура корпуса | от -40 до +90 °C |
| Максимальная температура корпуса | +90 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения и влажность | от -40 до +80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0–60 °C |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
| Высота эксплуатации | Для моделей без вентилятора: снижение допустимой температуры на 3,5 °C на 1000 м выше 2000 м |
Электромагнитная совместимость и помехоустойчивость
| Параметр | Норма / уровень |
| Помехи, проведённые по сети | BS EN/EN55015(CISPR15), GB/T 17743 |
| Излучаемые помехи | BS EN/EN55015(CISPR15), GB/T 17743 |
| Гармонические токи | BS EN/EN61000-3-2, GB17625.1 |
| Фликер напряжения | BS EN/EN61000-3-3 |
| Электростатический разряд | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное излучение | Уровень 3 |
| Быстрые импульсные помехи | Уровень 3 |
| Импульсные перенапряжения | 4 кВ линия-линия, 6 кВ линия-земля |
| Кондуктивная помехоустойчивость | Уровень 3 |
| Магнитное поле | Уровень 4 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Безопасность и соответствие стандартам
Изделие соответствует требованиям:
- UL8750 (тип HL)
- UL879
- CSA C22.2 № 250.13-12
- ENEC BS EN/EN61347-1
- BS EN/EN61347-2-13
- BS EN/EN62384
- EN 60335-1
- EN 60335-2-89 Annex BB
- EN 60335-2-24 Annex CC
- GB19510.1
- GB19510.14
- EAC TP TC 004
- J61347-1(H29)
- J61347-2-13(H29)
- KC61347-1
- KC61347-2-13
- IS15885(Part 2/Sec 13) — только для типа XLG-75I
- IP67 approved
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Подключение и диммирование
Для исполнения A используется регулировка выходного тока встроенным потенциометром. Для AB-типа применяется функция диммирования 3 в 1: 0–10 В DC, ШИМ-сигнал 10 В или сопротивление. Источник диммирования питается от драйвера током 100 мкА (тип.). Минимальный уровень диммирования составляет около 8%; при 0 Ω, 0 В DC или 10 В PWM с коэффициентом заполнения 0% выходной ток может снизиться до 0%.
Назначение выводов: AC/L — коричневый, AC/N — синий, FG — зелёно-жёлтый, V+ — красный, V- — чёрный. Для AB-типа дополнительно предусмотрены DIM+ — фиолетовый и DIM- — розовый.
MTBF, ресурс, размеры и упаковка
| Параметр | Значение |
| MTBF | 3404,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 276,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Срок службы | Более 50 000 часов при Tcase около 75 °C или ниже |
| Габаритные размеры | 140 × 63 × 32 мм (Д × Ш × В) |
| Масса | 0,58 кг |
| Упаковка | 24 шт. / 15 кг / 0,85 CUFT |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Рекомендуется обращаться к разделу по методам питания LED-модулей.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность установки, стабилизацию по линии и по нагрузке.
- Снижение характеристик может потребоваться при низком входном напряжении; см. раздел статических характеристик.
- Время запуска измеряется при первом холодном включении; многократное включение и выключение может увеличить время запуска.
- Защита от входного перенапряжения предусмотрена только для серии XLG-75I; серия I не имеет сертификатов UL/CSA.
- Драйвер является компонентом, работающим совместно с конечным оборудованием; при итоговой установке требуется повторная оценка ЭМС конечного изделия.
- Типичный ресурс более 50 000 часов обеспечивается при температуре Tcase, особенно в точке tc (или TMP, согласно DLC), около 75 °C или ниже.
- Сведения о гарантийных условиях следует уточнять на сайте производителя.
- Для моделей без вентилятора при высоте выше 2000 м снижение допустимой температуры составляет 3,5 °C на 1000 м.
- Изделия, поставляемые на рынки Америки, могут не иметь логотипов PSE/CCC/BIS/KC.
- Для соответствия требованиям ErP светильник должен быть подключён через выключатель без постоянного присоединения к сети.
- Перед монтажом и использованием следует изучить руководство по применению и требования по герметичности.
- При необходимости сертификата NOM следует обращаться к представителю MEAN WELL.
