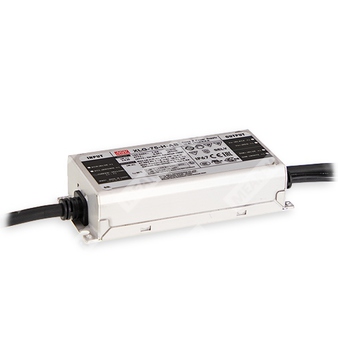

XLG-75-24-A

Особенности

Широкий диапазон входного напряжения 100~305 В АС (Класс I)
Полная выходная мощность при 70~100% работы в режиме постоянной мощности
Металлический корпус с степенью защиты IP67, подходит для использования вне помещений
Блок питания класса 2 (кроме типа L)
Защита от перенапряжения 6кВ/4кВ
3-в-1 функция диммирования (диммирование до выключения и изолированная схема)
Версия для Индии (EESL) с защитой от сверхвысокого входного напряжения выдерживает 440 В переменного тока в течение 48 часов
Функции защиты: от перенапряжения / короткого замыкания / перегрузки по току / перегрева
Соответствие стандарту EN60335-1 для бытового применения
Время эксплуатации >50 000 часов

Применение

Освещение высотных зданий
Уличное освещение
Прожекторное освещение
Сценическое освещение
Освещение для растениеводства
Освещение промышленных цехов
Источник питания для DMX
Тип HL: для использования в класс I, раздел 2
Бытовые приборы
Торговое и холодильное освещение

Описание

Серия XLG-75 представляет собой светодиодный AC/DC драйвер мощностью 75 Вт, работающий в режиме постоянной мощности. XLG-75 работает от 100~305 В переменного тока и выпускается в версиях с разными номинальными токами, охватывающими диапазон от 700 мА до 5000 мА. Благодаря высокой эффективности до 91% и конструкции без вентилятора, серия способна работать при температуре корпуса от -40℃ до +90℃ при естественной конвекции воздуха. Металлический корпус и степень защиты IP67 позволяют использовать драйвер как внутри помещений, так и на улице. Инновационная функция адаптации к окружающей среде обеспечивает надежную работу светодиодов в самых разных условиях установки светильников по всему миру. Серия XLG-75 соответствует последним версиям стандартов IEC61347/GB19510.1 и международным стандартам безопасности UL8750. Схемы выходного сигнала и диммирования полностью соответствуют новым нормам изоляции для гарантии безопасности пользователя и светильника при монтаже.

Cпецификация

Модель: XLG-75-24-A

Выходные параметры

Напряжение постоянного тока: 24 В
Номинальный ток: 3.1 А
Номинальная мощность: 74.4 Вт
Диапазон регулировки тока: 1.55 А ~ 3.1 А
Константный диапазон тока: 16.8~24 В
Максимальное выходное напряжение без нагрузки: 36 В
Пульсации и шум (макс.): 240 мВ п.-п.
Точность выходного напряжения: ±2.0%
Нестабильность по входному напряжению: ±0.5%
Нестабильность по нагрузке: ±1%
Время готовности (SETUP time): 500 мс / 230 В AC, 1200 мс / 115 В AC
Время удержания напряжения (HOLD UP TIME): 10 мс / 230 В AC, 10 мс / 115 В AC
Диапазон регулировки выходного тока: 1.55А~3.1А
Потребляемая мощность в режиме отсутствия нагрузки: менее 0,5 Вт (для стандартной версии)
Текущая пульсация: 3,0% (при номинальном токе)
Точность выходного тока: ±5%

Входные параметры

Диапазон входного напряжения: 100~305 В AC, 142~431 В DC
Частота: 47~63 Гц
Потребляемый ток AC: 1.0 A / 115 В AC, 0.45A / 230 В AC, 0.38A / 277 В AC
Пусковой ток: Холодный старт 50А (длительность — 300 мкс на 50% Iпик) при 230 В AC; согласно стандарту NEMA 410
Коэффициент мощности: ≥0,97 при 115 В AC, ≥0,95 при 230 В AC, ≥0,92 при 277 В AC (при полной нагрузке)
Общее гармоническое искажение: Меньше 10% (при нагрузке ≥50% /115В,230В; при нагрузке ≥75% /277В)
Утечка тока: менее 0,75 мА / 277 В AC
Макс. количество блоков на автомате 16А: 9 шт. (тип B) / 14 шт. (тип C) при 230 В AC

Параметры защиты

Перегрузка по току: 95~108% – прерывистый режим ограничения нагрузки или автоматическое восстановление после устранения ошибки
Короткое замыкание: Отключение выходного напряжения, автоматический перезапуск после устранения ошибки
Перенапряжение: 26~36 В – отключение выходного напряжения. Автоматический перезапуск после устранения ошибки
Перегрев: Отключение выходного напряжения, автоматический перезапуск после устранения ошибки
Защита по входному перенапряжению: Отключение выходного напряжения при превышении 320~370 В AC, автоматический перезапуск после устранения ошибки
Выдерживает перенапряжение на входе: 440 В AC в течение 48 часов

Параметры окружающей среды

Рабочая температура корпуса: от -40 до +90 ℃
Рабочая влажность: 20~95% относительной влажности, без конденсации
Температура и влажность хранения: -40~+80 ℃, 10~95% относительной влажности
Температурный коэффициент: ±0,03%/℃ (0~60 ℃)
Вибрация: 10~500 Гц, 5G, 12 мин./1 цикл, по 72 мин. вдоль каждой из осей X, Y, Z

Безопасность и электромагнитная совместимость

Стандарты безопасности: UL8750 (тип "HL"), UL879, CSA C22.2 № 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (независимый), BS EN/EN62384, EN 60335-1 (соответствие EN 60335-2-89, приложение BB; EN 60335-2-24, приложение CC); GB19510.1, GB19510.14, EAC TP TC 004; J61347-1(H29), J61347-2-13(H29), KC61347-1, KC61347-2-13, IS15885 (Часть 2/Раздел 13) (только для XLG-75I); OM-058-SCFI-2017 (кроме Blank типа); Степень защиты IP67
Испытательное напряжение: Вход~выход: 3,75 кВ AC, Вход~корпус: 2 кВ AC, Выход~корпус: 1,5 кВ AC
Сопротивление изоляции: Вход~выход, вход~корпус, выход~корпус: 100 МОм/500 В DC, 25 ℃, 70% RH
Электромагнитные помехи – проводимые: Соответствует стандарту BS EN/EN55015 (CISPR15), GB/T 17743
Электромагнитные помехи – излучаемые: Соответствует стандарту BS EN/EN55015 (CISPR15), GB/T 17743
Гармонические токи: Соответствие классу C при нагрузке ≥50%
Фликер: Соответствует стандарту BS EN/EN61000-3-3
Устойчивость к ЭМС – стандарт: BS EN/EN61547
ESD: Уровень 3, 8 кВ (воздух); уровень 2, 4 кВ (контакт)
Излучение: Уровень 3
Импульсные помехи (EFT/Burst): Уровень 3
Перенапряжение: 4 кВ – линия–линия, 6 кВ – линия–земля
Кондуктивные помехи: Уровень 3
Магнитное поле: Уровень 4
Провалы и прерывания напряжения: >95% провал на 0,5 периода; 30% провал на 25 периодов; >95% прерывания на 250 периодов

Другое

MTBF: 3404,7 тыс. ч (Telcordia SR-332 (Bellcore)); 276,3 тыс. ч (MIL-HDBK-217F, 25℃)
Размеры: 140 × 63 × 32 мм (Д × Ш × В)
Упаковка: 0,58 кг; 24 шт. / 15 кг / 0,85 куб. фута

Примечания

1. Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25℃.
2. См. раздел "Методы управления светодиодными модулями".
3. Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием скрученной пары 12 дюймов, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
4. Точность: включает погрешность установки, нестабильность по входному напряжению и нагрузке.
5. Необходимо понижение мощности при низких входных напряжениях. Подробности – в разделе "Статические характеристики".
6. Время готовности измеряется при первом холодном запуске. При включении/выключении драйвера возможно увеличение времени готовности.
7. Защита по входному перенапряжению реализована только в серии XLG-75 I; у серии I отсутствует сертификат UL/CSA.
8. Драйвер считается компонентом, применяемым в составе конечного оборудования. Показатели электромагнитной совместимости зависят от финальной установки, производители обязаны повторно подтвердить соответствие EMC для всего устройства.
9. Соответствие типовой наработке на отказ >50 000 часов эксплуатации при температуре точки корпуса tc (или TMP, согласно DLC) не более 75℃.
10. Информация о гарантии доступна на сайте MEAN WELL: http://www.meanwell.com
11. Понижение максимальной температуры окружающей среды на 3,5℃/1000 м для бесвентиляторных моделей и на 5℃/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м (6500 футов).
12. Продукция, поступающая из региона Америки, может не иметь логотипов PSE/CCC/BIS/KC. За дополнительной информацией обращайтесь к представителю MEAN WELL.
13. Для выполнения требований последнего регулирования ErP по осветительным приборам, драйверы могут быть подключены только за выключателем, без постоянного подключения к сети.
14. Перед использованием ознакомьтесь с инструкцией по установке и особенностями монтажа с обеспечением водонепроницаемости: https://www.meanwell.com/Upload/PDF/LED_EN.pdf
15. Для получения сертификата NOM (Мексика) свяжитесь с представителем MEAN WELL.
