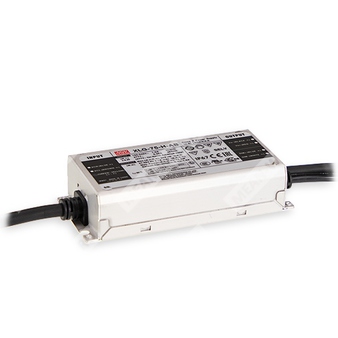

XLG-75-H-A - светодиодный AC/DC драйвер постоянной мощности 75 Вт для питания LED-модулей и светильников.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| 1 | XLG | Серия светодиодных источников питания Mean Well XLG |
| 2 | 75 | Номинальная мощность 75 Вт |
| 3 | H | Исполнение с высоким диапазоном выходного напряжения / токовая группа H |
| 4 | A | Вариант с регулировкой выходного тока встроенным потенциометром |
Краткое описание
XLG-75-H-A — это светодиодный AC/DC драйвер серии XLG-75 мощностью 75 Вт, работающий в режиме постоянной мощности и предназначенный для питания светодиодных нагрузок с высоким выходным напряжением.
Особенности
- Широкий диапазон входного напряжения: 100–305 В переменного тока, класс I.
- Режим постоянной мощности с полной отдачей в диапазоне 70–100%.
- Металлический корпус со степенью защиты IP67, пригоден для наружного применения.
- Источники питания класса 2, за исключением исполнения L.
- Защита от импульсных перенапряжений 6 кВ / 4 кВ.
- Регулировка выходного тока встроенным потенциометром.
- Поддержка функции dim-to-off и гальванически изолированной схемы диммирования.
- Исполнение для Индии по запросу с защитой от перенапряжения на входе, выдерживающее 440 В AC в течение 48 часов.
- Функции защиты: перенапряжение, короткое замыкание, перегрузка по току, перегрев.
- Соответствие EN 60335-1 для бытового применения.
- Срок службы более 50 000 часов при условиях по температуре корпуса.
Области применения
- Освещение небоскрёбов.
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Овощеводческое и тепличное освещение.
- Освещение складских и высокобайных помещений.
- Источник питания для DMX-систем.
- Применение в бытовых устройствах.
- Торговые и холодильные витрины.
Описание
Серия XLG-75 представляет собой 75-ваттные светодиодные AC/DC драйверы с режимом постоянной мощности. Устройства работают от сети 100–305 В AC и выпускаются в модификациях с различными номинальными токами в диапазоне от 700 мА до 5000 мА. Благодаря высокому КПД до 91% и безвентиляторной конструкции серия пригодна для работы в условиях свободной воздушной конвекции при температуре корпуса от -40 до +90 °C.
Металлический корпус с классом защиты IP67 позволяет использовать изделие как внутри помещений, так и на открытом воздухе. Дополнительно реализована адаптация к окружающей среде, что обеспечивает надёжную работу светодиодов в широком спектре эксплуатационных условий. Серия соответствует актуальным международным требованиям по безопасности, включая IEC 61347 / GB19510.1 и UL 8750, а также имеет изолированные выходную и цепи диммирования для повышения безопасности при монтаже.
Расшифровка исполнения XLG-75-H-A
| Параметр | Значение |
| Серия | XLG-75 |
| Исполнение по выходному диапазону | H |
| Тип функции | A: регулировка выходного тока встроенным потенциометром |
| Назначение | Светодиодный драйвер постоянной мощности |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 100–305 В AC; 142–431 В DC |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0.97 при 115 В AC; PF ≥ 0.95 при 230 В AC; PF ≥ 0.92 при 277 В AC, при полной нагрузке |
| КПД типовое | 90% |
| Потребляемый ток AC, тип. | 1.0 А при 115 В AC; 0.45 А при 230 В AC; 0.38 А при 277 В AC |
| Пусковой ток, тип. | 50 А, длительность 300 мкс, измерено при 50% Ipeak, при 230 В AC; соответствует NEMA 410 |
| Ток утечки | < 0.75 мА при 277 В AC |
| Коэффициент гармонических искажений | < 10% при нагрузке ≥ 50% для 115/230 В AC; при 277 В AC — при нагрузке ≥ 75% |
| Потребление без нагрузки | < 0.5 Вт, для стандартного исполнения |
| Стойкость к перенапряжению на входе | Выдерживает 440 В AC в течение 48 часов; для серии I — по запросу |
| Максимальное количество устройств на автомате 16 А | 9 штук для автомата типа B; 14 штук для автомата типа C при 230 В AC |
Параметры выхода
| Параметр | Значение |
| Номинальный выходной ток | 1.4 А |
| Номинальная выходная мощность | 75.6 Вт |
| Диапазон токовой регулировки | 0.65–2.1 А |
| Диапазон напряжения в зоне постоянной мощности | 27–56 В |
| Диапазон напряжения холостого хода | 60 В |
| Диапазон полного тока / мощности | 1300–2100 мА |
| Пульсации выходного тока | 3.0% от номинального тока |
| Допуск по току | ±5% |
| Диапазон напряжений постоянного тока, применимый для работы | 100–305 В AC / 142–431 В DC для питания устройства |
| Параметр для модели H | Выходное напряжение 27–56 В; открытое напряжение 60 В |
Защитные функции
| Параметр | Реализация |
| Перегрузка по току | Режим hiccup или ограничение постоянного тока, автоматическое восстановление после устранения аварии |
| Короткое замыкание | Режим hiccup или ограничение постоянного тока, автоматическое восстановление после устранения аварии |
| Перенапряжение | Выключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Выключение выходного напряжения, восстановление после повторного включения |
| Переизбыточная мощность | 110–150% |
| Входное перенапряжение | Для исполнений серии I предусмотрена стойкость к 440 В AC в течение 48 часов |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура корпуса | -40…+90 °C |
| Максимальная температура корпуса | Tcase = +90 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0.03%/°C в диапазоне 0…60 °C |
| Вибростойкость | 10–500 Гц, 5G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
ЭМС и помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
| Излучаемые помехи | BS EN/EN55015, CISPR 15, GB/T 17743 | Соответствие |
| Проводимые помехи | BS EN/EN55015, CISPR 15, GB/T 17743 | Соответствие |
| Гармонические токи | BS EN/EN61000-3-2, GB17625.1 | Класс C при нагрузке ≥ 50% |
| Пульсации напряжения сети | BS EN/EN61000-3-3 | Соответствие |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3 |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | 4 кВ линия-линия; 6 кВ линия-земля |
| Кондуктивные помехи | BS EN/EN61000-4-6 | Уровень 3 |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0.5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
Безопасность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход-выход: 3.75 кВ AC; вход-земля: 2 кВ AC; выход-земля: 1.5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750 (тип HL), CSA C22.2 No.250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, EN 60335-1, GB19510.1, GB19510.14, EAC TP TC 004, J61347-1(H29), J61347-2-13(H29), KC61347-1, KC61347-2-13, IS15885(Part 2/Sec13) для типа I, NOM-058-SCFI-2017, IP67 approved |
Регулировка и диммирование
| Параметр | Значение |
| Тип диммирования | 3-в-1: 0–10 В DC, ШИМ 10 В, сопротивление |
| Ток источника диммирования | 100 мкА, тип. |
| Минимальный уровень диммирования | Около 8% |
| Уровень отключения | 0% при 0 Ом, 0 В DC или ШИМ 10 В с коэффициентом заполнения 0% |
| Подключение | Не допускается соединять DIM- с Vo- |
MTBF
| Методика / условие | Значение |
| Telcordia SR-332 (Bellcore) | 3404.7 тыс. часов минимум |
| MIL-HDBK-217F (25 °C) | 276.3 тыс. часов минимум |
Размеры и конструктив
| Параметр | Значение |
| Габариты | 140 × 63 × 32 мм (Д × Ш × В) |
| Исполнение корпуса | Металлический корпус |
| Степень защиты | IP67 |
| Монтаж | Рекомендуемое направление монтажа указано в документе |
Подключение проводов
| Цепь | Провод |
| Вход AC/L | Коричневый |
| Вход AC/N | Синий |
| Защитное заземление FG | Жёлто-зелёный |
| Выход V+ | Красный |
| Выход V- | Чёрный |
| Диммирование DIM+ | Фиолетовый |
| Диммирование DIM- | Розовый |
Упаковка
| Параметр | Значение |
| Масса | 0.58 кг |
| Упаковка | 24 шт. / 15 кг / 0.85 CUFT |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел по методам питания светодиодного модуля.
- Пульсации и шум измеряются в полосе 20 МГц с использованием пары проводов длиной 12 дюймов, оконцованных параллельным соединением конденсаторов 0.1 мкФ и 47 мкФ.
- Допуск включает допуск уставки, регулирование по линии и регулирование по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг; см. раздел статических характеристик.
- Время установления измеряется при первом холодном запуске; повторные включения могут увеличивать время установления.
- Защита от входного перенапряжения относится только к серии I и к исполнению I без сертификата UL/CSA.
- Индийское исполнение требует минимального объёма заказа для производства.
- Для соответствия актуальному ErP светильник должен подключаться через выключатель без постоянного соединения с сетью.
- Перед применением следует ознакомиться с указаниями по установке и водозащите в руководстве пользователя.
- Серия соответствует типичному ресурсу более 50 000 часов при температуре Tcase, особенно в точке tc или TMP, около 75 °C и ниже.
- С ухудшением условий эксплуатации выше 2000 м требуется температурный дерейтинг 3.5 °C на 1000 м для безвентиляторных моделей.
- Изделия, поставляемые для регионов Америки, могут не иметь логотипов PSE, CCC, BIS, KC.
