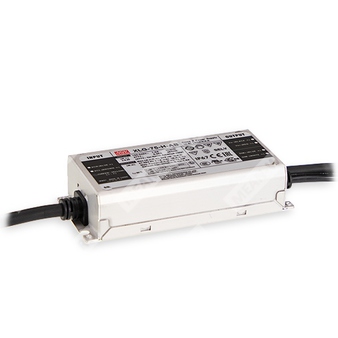

XLG-75-H-AB - светодиодный AC/DC-драйвер постоянной мощности для питания мощных LED-светильников.
XLG-75-H-AB относится к серии XLG-75 — промышленным источникам питания для светодиодов мощностью 75 Вт с режимом постоянной мощности, широким диапазоном входного напряжения и функцией диммирования 3-в-1.
Расшифровка партномера
| XLG | Серия светодиодных AC/DC-драйверов |
| 75 | Номинальная мощность 75 Вт |
| H | Высоковольтная версия по выходу, для диапазона 27–56 В |
| AB | Исполнение с функцией диммирования 3-в-1 |
Назначение и особенности
Устройство предназначено для питания светодиодных нагрузок в системах наружного и внутреннего освещения, включая прожекторы, уличные светильники, архитектурную подсветку, промышленные и специализированные световые установки. Серия работает в режиме постоянной мощности, обеспечивая полный выходной ресурс в диапазоне нагрузок примерно от 70% до 100% от номинальной мощности.
Конструкция выполнена в металлическом корпусе со степенью защиты IP67, что допускает эксплуатацию во влажной и запылённой среде. Драйвер рассчитан на работу в широком диапазоне входных напряжений переменного и постоянного тока, оснащён защитами от перегрузки, короткого замыкания, перенапряжения и перегрева. Исполнение AB поддерживает аналоговое, PWM- и резистивное управление яркостью.
Основные особенности
- Широкий диапазон входного напряжения: 100–305 В AC.
- Режим постоянной мощности на участке 70–100%.
- Металлический корпус, степень защиты IP67.
- Класс защиты II, кроме исполнения L.
- Защита от импульсных перенапряжений 6 кВ / 4 кВ.
- Функция диммирования 3-в-1: 0–10 В DC, ШИМ 10 В, сопротивление.
- Изолированная цепь диммирования и выхода.
- Версия для Индии с защитой от перенапряжения по входу доступна по запросу.
- Соответствие требованиям EN60335-1 для бытового применения.
- Срок службы более 50 000 часов при соблюдении условий по температуре корпуса.
Области применения
- Освещение небоскрёбов.
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Садово-парковое и декоративное освещение.
- Освещение бухт и заливов.
- Питание систем DMX.
- Бытовые устройства.
- Торговое и холодильное оборудование.
- Исполнение type HL для применения в Class I, Division 2.
Описание
Серия XLG-75 представляет собой светодиодные AC/DC-драйверы с режимом постоянной мощности. Драйверы работают от сети 100–305 В AC и доступны в вариантах с различными номинальными токами в диапазоне от 700 мА до 5000 мА. Высокий КПД, достигающий 91%, и бесвентиляторная конструкция обеспечивают надёжную работу при температуре корпуса от -40 до +90 °C при естественном охлаждении. Металлический корпус и степень защиты IP67 позволяют применять устройство как внутри помещений, так и вне их. Выходная и диммирующая цепи выполнены с изоляцией, что повышает безопасность пользователя и системы светильника при монтаже и эксплуатации.
Таблица расшифровки параметров для XLG-75-H-AB
| Тип | Исполнение с диммированием 3-в-1 |
| Номинальная мощность | 75 Вт |
| Выходная версия | H |
| Номинальный ток | 1400 мА |
| Диапазон выходного напряжения | 27–56 В |
| Диапазон тока регулировки | 650–2100 мА |
| Постоянная мощность | 75,6 Вт |
Входные параметры
| Диапазон входного напряжения | 100–305 В AC, 142–431 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности при полной нагрузке | не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC |
| Типовой КПД | 90% |
| Потребляемый ток | 1,0 А / 115 В AC; 0,45 А / 230 В AC; 0,38 А / 277 В AC |
| Пусковой ток | 50 А, длительность 300 мкс при 230 В AC; по NEMA 410 |
| Ток утечки | менее 0,75 мА при 277 В AC |
| Потребление без нагрузки | менее 0,5 Вт |
| Устойчивость к перенапряжению по входу | до 440 В AC в течение 48 часов |
Выходные параметры
| Номинальный выходной ток | 1400 мА |
| Номинальная выходная мощность | 75,6 Вт |
| Диапазон выходного напряжения | 27–56 В |
| Диапазон тока регулировки | 650–2100 мА |
| Режим постоянной мощности | 700–2100 мА для версии H |
| Пульсации и шум | 240 мВ p-p |
| Допуск по выходному току | ±5% |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0–60 °C |
| Диапазон регулировки выхода по току | см. секцию диммирования и таблицу статической характеристики |
| Токовая характеристика при полной мощности | полная мощность сохраняется в диапазоне 70–100% нагрузки |
Защиты
| Перегрузка | 110–150%; режим hiccup или ограничение постоянного тока, автоматическое восстановление после устранения аварии |
| Короткое замыкание | режим hiccup или ограничение постоянного тока, автоматическое восстановление после устранения аварии |
| Перенапряжение | 320–370 В; отключение выходного напряжения с автоматическим восстановлением после устранения аварии |
| Перегрев | отключение выходного напряжения с последующим восстановлением после перезапуска |
| Защита от перегрузки по мощности | реализована в рамках режима постоянной мощности |
Параметры окружающей среды
| Рабочая температура корпуса | -40 ... +90 °C |
| Максимальная температура корпуса | +90 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения | -40 ... +80 °C |
| Влажность хранения | 10–95% RH |
| Температура окружающей среды при эксплуатации | до 60 °C при работе в режиме постоянного тока с номинальным током при 230 В AC; до 50 °C при 100 В AC |
| Температурный дерейтинг по высоте | 3,5 °C/1000 м для бесвентиляторных моделей выше 2000 м |
| Виброустойчивость | 10–500 Гц, 5 G, по 12 минут на цикл, суммарно 72 минуты по осям X, Y, Z |
Электрическая прочность и изоляция
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм минимум при 500 В DC, 25 °C, 70% RH |
ЭМС
| Излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Проводимые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонические составляющие тока | BS EN/EN61000-3-2, GB17625.1 |
| Фликер напряжения | BS EN/EN61000-3-3 |
| Устойчивость к ЭСР | уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Устойчивость к радиочастотному полю | уровень 3 |
| Устойчивость к EFT/Burst | уровень 3 |
| Устойчивость к импульсным перенапряжениям | 4 кВ линия-линия; 6 кВ линия-земля |
| Устойчивость к кондуктивным помехам | уровень 3 |
| Устойчивость к магнитному полю | уровень 4 |
| Провалы и прерывания напряжения | >95% провал на 0,5 периода; 30% провал на 25 периодов; >95% прерывание на 250 периодов |
| Соответствие ЭМС | BS EN/EN61547 |
Защитные и эксплуатационные характеристики сети
| Холодный старт | 50 А при 230 В AC |
| Максимальное число источников на автомат 16 А | 9 штук для автоматов типа B; 14 штук для автоматов типа C при 230 В AC |
| Характер входа | широкий диапазон, класс I по входу |
Срок службы и надёжность
| MTBF | 3404,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 276,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Типовой срок службы | более 50 000 ч при температуре корпуса tc около 75 °C или ниже |
Габариты и масса
| Размеры | 140 × 63 × 32 мм (Д × Ш × В) |
| Масса | 0,58 кг |
Упаковка
| Количество в упаковке | 24 шт. |
| Масса упаковки | 15 кг |
| Объём упаковки | 0,85 куб. фута |
Подключение
| Вход AC | коричневый: L; синий: N; зелёно-жёлтый: FG |
| Выход DC | красный: V+; чёрный: V- |
| Диммирование | фиолетовый: DIM+; розовый: DIM- |
Механическое исполнение
Исполнение AB включает дополнительную пару проводов для цепи диммирования. Корпус предусматривает монтажные отверстия и рекомендуемую ориентацию установки, указанную в чертеже. Точка контроля температуры корпуса обозначена как tc.
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Для режима работы светодиодной нагрузки следует руководствоваться схемой управления светодиодным модулем.
- Пульсации и шум измеряются на частоте полосы 20 МГц с использованием 12-дюймовой витой пары с параллельным подключением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, регулирование по линии и регулирование по нагрузке.
- При низком входном напряжении может потребоваться снижение допустимой нагрузки; см. раздел статической характеристики.
- Время запуска измеряется при первом холодном включении; многократное включение и выключение может увеличить это время.
- Защита от входного перенапряжения предусмотрена только для серии I и моделей серии I без сертификатов UL/CSA.
- Изделие является компонентом, предназначенным для работы в составе конечного оборудования; ЭМС-показатели зависят от условий полной установки.
- Типовой срок службы более 50 000 часов достигается при температуре tc, особенно в точке tc/TMP, около 75 °C или ниже.
- Температурный дерейтинг по высоте: 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором выше 2000 м.
- Изделия, поставляемые из регионов Америки, могут не иметь логотипов PSE/CCC/BIS/KC.
- Для выполнения требований ErP драйвер допускается использовать только за выключателем, не подключённым постоянно к сети.
- Для вопросов, связанных с защитой от воды и монтажом, следует обращаться к руководству пользователя.
- Для получения сертификата NOM требуется обращение в MEAN WELL.
