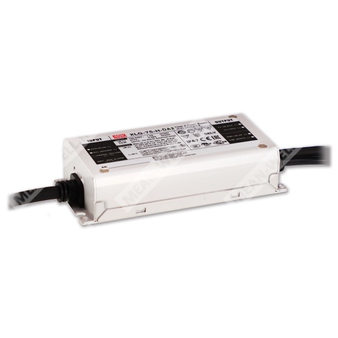

XLG-75-H-DA2 - светодиодный AC/DC драйвер постоянной мощности с интерфейсом DALI-2 для осветительных систем.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|---|
| XLG | Серия источников питания для светодиодных светильников |
| 75 | Номинальная мощность 75 Вт |
| H | Высоковольтный вариант с номинальным выходным напряжением 60 В и диапазоном постоянного тока 1300–2100 мА |
| DA2 | Функция диммирования DALI-2 |
Назначение и общая характеристика
XLG-75-H-DA2 представляет собой светодиодный AC/DC драйвер мощностью 75 Вт с режимом постоянной мощности и цифровым управлением яркостью по интерфейсу DALI-2. Изделие предназначено для питания светодиодных модулей в системах наружного и внутреннего освещения, где требуется высокий уровень защиты, стабилизация выходных параметров и возможность точного управления световым потоком.
Конструкция выполнена в металлическом корпусе с классом защиты IP67, что допускает применение в жестких условиях эксплуатации. Серия рассчитана на широкий диапазон сетевого питания 100–305 В AC и ориентирована на применение в светотехнических установках промышленного и инфраструктурного назначения.
Области применения
- Освещение небоскребов
- Уличное освещение
- Прожекторное освещение
- Сценическое освещение
- Рыболовное освещение
- Гортикультурное освещение
- Освещение больших залов и пролетов
- Светильники типа HL для применения в классе I, раздел 2
Особенности
- Широкий диапазон входного напряжения 100–305 В AC, класс I
- Полная выходная мощность в диапазоне 70–100% при работе в режиме постоянной мощности
- Металлический корпус с защитой IP67, пригодный для наружного применения
- Класс 2 для силовой части, за исключением версии L
- Защита от импульсных перенапряжений 6 кВ/4 кВ
- Диммирование DALI-2 с минимальным уровнем 8%
- Версия для Индии (EESL) с защитой от перенапряжения на входе, выдерживающая 440 В AC в течение 48 часов
- Функции защиты: короткое замыкание, перегрев
- Срок службы более 50 000 часов
- Соответствие требованиям IEC 61347, GB 19510.1, UL 8750 и другим нормам безопасности
Описание
XLG-75-H-DA2 — это 75-ваттный светодиодный AC/DC драйвер, работающий в режиме постоянной мощности и оснащенный функцией диммирования DALI-2. Модель рассчитана на питание от сети 100–305 В AC и имеет линейку исполнений с различными номинальными выходными токами в диапазоне 700–2100 мА.
Серия характеризуется высоким КПД, достигающим 90%, и способна работать при температуре корпуса от -40 до +90 °C при естественной конвекции воздуха. Металлический корпус и уровень защиты IP67 обеспечивают пригодность как для внутреннего, так и для наружного монтажа. Изделие соответствует актуальным требованиям международных стандартов безопасности, а выходная и цепь диммирования выполнены с изоляцией для повышения безопасности пользователя и светильника при монтаже.
Таблица параметров модели XLG-75-H-DA2
| Параметр | Значение |
|---|---|
| Номинальный ток | 1400 мА |
| Номинальная мощность | 75,6 Вт |
| Диапазон тока при полной мощности | 1300–2100 мА |
| Выходное напряжение при полной мощности | 27–56 В |
| Напряжение холостого хода | 60 В |
| Диапазон регулировки выходного тока | 700–2100 мА |
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 100–305 В AC |
| Диапазон постоянного входного напряжения | 142–431 В DC |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC при полной нагрузке |
| Потребляемый ток | 1 А / 115 В AC; 0,45 А / 230 В AC; 0,38 А / 277 В AC |
| Пусковой ток | 50 А, длительность 360 мкс, измерено на 50% Ipeak при 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
| Время установки | 500 мс / 230 В AC; 1200 мс / 115 В AC |
| Потребление в режиме ожидания | <0,5 Вт при выключенном диммировании для стандартной версии |
| Максимальное число источников на автомате 16 А | 8 устройств для автомата типа B; 14 устройств для автомата типа C при 230 В AC |
Выход
| Параметр | Значение |
|---|---|
| Режим работы | Постоянная мощность |
| Выходная мощность | 75,6 Вт |
| Номинальный ток | 1400 мА |
| Диапазон тока при полной мощности | 1300–2100 мА |
| Диапазон регулировки тока | 700–2100 мА |
| Диапазон напряжения | 27–56 В |
| Напряжение холостого хода | 60 В |
| Рабочая область для светодиодного модуля | См. рекомендуемую область I-V для модели H-DA2 |
| Допуск по току | ±5% |
| Пульсации тока | 5,0% при полной нагрузке |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0–60 °C |
Защита
| Параметр | Значение |
|---|---|
| Короткое замыкание | Режим прерывистой работы или ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перегрев | Стадия 1: снижение до 75% нагрузки; стадия 2: снижение до 50% нагрузки; автоматическое восстановление после устранения аварии |
| Перенапряжение на входе | 320–390 В AC; при превышении напряжения выход отключается, восстановление автоматическое после устранения причины |
| Импульсная защита | 6 кВ / 4 кВ |
Эксплуатационные условия
| Параметр | Значение |
|---|---|
| Рабочая температура | Tcase = -40…+90 °C |
| Максимальная температура корпуса | +90 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения | -40…+80 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Вибрация | 10–500 Гц, 5G, по 12 минут на цикл, период 72 минуты по осям X, Y, Z |
Надежность
| Параметр | Значение |
|---|---|
| MTBF | 2489,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 245,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Срок службы | Более 50 000 часов при Tcase около 75 °C или ниже |
Безопасность и ЭМС
| Параметр | Значение |
|---|---|
| Стандарты безопасности | UL8750 тип HL, CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (EL) приложение J; BS EN/EN62384; GB19510.1, GB19510.14; EAC TP TC 004; IP67 approved |
| Напряжение выдержки | I/P–O/P: 3,75 кВ AC; I/P–FG: 2 кВ AC; O/P–FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Помехоустойчивость по ЭМС | BS EN/EN61547 |
| Степень испытаний по ESD | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное излучение | Уровень 3 |
| EFT/Burst | Уровень 3 |
| Surge | 4 кВ линия-линия; 6 кВ линия-земля |
| Проводимые помехи | Уровень 3 |
| Магнитное поле | Уровень 4 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
| Эмиссия ЭМС | BS EN/EN55015 (CISPR15), GB/T 17743; гармонический ток BS EN/EN61000-3-2, GB17625.1; мерцание напряжения BS EN/EN61000-3-3 |
| Гармонические искажения | THD < 10% при нагрузке ≥50% для 115/230 В AC и при нагрузке ≥75% для 277 В AC |
Габаритные размеры и конструкция
| Параметр | Значение |
|---|---|
| Габариты | 140 × 63 × 32 мм (Д × Ш × В) |
| Масса | 0,58 кг |
| Упаковка | 24 шт. / 15 кг / 0,85 CUFT |
| Корпус | Металлический |
| Степень защиты | IP67 |
Диммирование
Управление яркостью осуществляется по интерфейсу DALI-2. Для подачи управляющего сигнала необходимо подключить линию DALI между DA+ и DA-. Протокол поддерживает 16 групп и 64 адреса. Первый шаг диммирования фиксирован на уровне 8% выходной мощности.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел по методам питания светодиодных модулей для корректного выбора режима работы.
- Допуск включает допуск настройки, регулирование по линии и по нагрузке.
- При низком входном напряжении может потребоваться понижение характеристик; см. раздел статических характеристик.
- Время установки измеряется при первом холодном запуске; частые включения и выключения могут увеличивать это время.
- Согласно IEC 62386-101/102, время установки необходимо проверять с DALI-контроллером, поддерживающим функцию подачи питания DALI; без него время может быть больше 500 мс.
- Функция перенапряжения на входе относится только к версии XLG-75 I series.
- Встроенный источник питания рассматривается как компонент для применения в составе конечного оборудования; EMC-показатели должны подтверждаться для всей установки.
- Для высоты свыше 2000 м требуется температурное снижение: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Температурное снижение для эксплуатации на высоте свыше 2000 м указано для условий применения.
- Изделие соответствует типичному ресурсу более 50 000 часов при Tcase, особенно в точке tc (или TMP по DLC), около 75 °C или ниже.
- Для соответствия последним требованиям ErP этот светодиодный драйвер должен использоваться только после выключателя, не имеющего постоянного подключения к сети.
- Серия должна учитываться при встраивании для соответствия применению Type HL.
