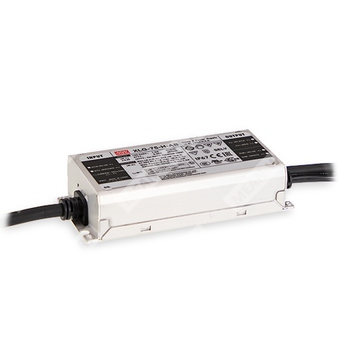

XLG-75-L-A - светодиодный драйвер постоянной мощности для питания LED-систем с регулировкой тока.
Расшифровка партномера
| Позиция | Значение |
| XLG | Серия источников питания Mean Well XLG |
| 75 | Номинальная мощность 75 Вт |
| L | Модификация с низковольтным выходом: 12 В или 24 В |
| A | Версия с функцией регулировки тока встроенным потенциометром |
Назначение
Компонент XLG-75-L-A представляет собой светодиодный AC/DC-драйвер мощностью 75 Вт с режимом постоянной мощности, предназначенный для питания светодиодных светильников и LED-модулей. Устройство рассчитано на работу в широком диапазоне сетевого напряжения, имеет металлический корпус с защитой IP67 и применяется в наружных и внутренних осветительных системах.
Особенности
- Широкий диапазон входного напряжения: 100–305 В AC.
- Режим постоянной мощности с полной мощностью в диапазоне 70–100%.
- Металлический корпус с защитой IP67, пригодный для наружного применения.
- Класс II для большинства исполнений, кроме L-типов.
- Защита от импульсных перенапряжений: 6 кВ / 4 кВ.
- Функция диммирования 3 в 1: 0–10 В DC, ШИМ-сигнал 10 В и сопротивление.
- Регулировка выходного тока встроенным потенциометром.
- Соответствие требованиям EN60335-1 для бытового применения.
- Средний срок службы более 50 000 часов.
- Защита: OVP, SCP, OCP, OTP.
Области применения
- Освещение небоскрёбов.
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Освещение для садоводства.
- Освещение залов и пролётов.
- Источник питания для систем с управлением DMX.
- Применение в бытовых устройствах.
- Торговые и охлаждаемые витрины.
- Исполнение Type HL для применения в Class I, Division 2.
Описание
Серия XLG-75 — это 75-ваттные светодиодные AC/DC-драйверы, работающие в режиме постоянной мощности. Линейка рассчитана на вход 100–305 В AC и включает модели с различными номинальными токами в диапазоне от 700 мА до 5000 мА. Благодаря высокому КПД, достигающему 91%, и бескорпусному вентиляторному исполнению, серия способна работать при температуре корпуса от -40 до +90 °C в условиях естественной конвекции. Металлический корпус и степень защиты IP67 обеспечивают применимость как внутри помещений, так и вне их. Выходная и диммирующая цепи выполнены с изоляцией, что повышает безопасность монтажа и эксплуатации.
Основные параметры
| Параметр | Значение |
| Тип изделия | Светодиодный AC/DC-драйвер постоянной мощности |
| Серия | XLG-75 |
| Номинальная мощность | 75 Вт |
| Исполнение | L |
| Функциональная версия | A |
| Диапазон входного напряжения | 100–305 В AC |
| Диапазон постоянного входного напряжения | 142–431 В DC |
| Степень защиты | IP67 |
| Класс защиты | Class I |
| Температура корпуса | От -40 до +90 °C |
Выходные параметры
| Параметр | Значение |
| Номинальный выходной ток | 700 мА |
| Номинальная выходная мощность | 74,9 Вт |
| Полный диапазон тока при постоянной мощности | 350–1050 мА |
| Диапазон регулировки тока | 350–1050 мА |
| Диапазон выходного напряжения | 53–107 В |
| Напряжение холостого хода | 115 В |
| Допуск тока | ±5% |
| Пульсации тока | 3,0% от номинального тока |
| Режимы защиты по выходу | КЗ, перегрузка, перенапряжение, перегрев |
| Диапазон полной мощности | 70–100% |
Входные параметры
| Параметр | Значение |
| Диапазон напряжения | 100–305 В AC |
| Диапазон частоты | 47–63 Гц |
| КПД | 89% |
| Входной ток | 1,0 А при 115 В AC; 0,45 А при 230 В AC; 0,38 А при 277 В AC |
| Пусковой ток | 50 А, время импульса 300 мкс при 230 В AC |
| Ток утечки | <0,75 мА при 277 В AC |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC |
| Полные гармонические искажения | <10% при нагрузке ≥50% для 115/230 В AC; <10% при нагрузке ≥75% для 277 В AC |
| Устойчивость к перенапряжению по входу | До 440 В AC в течение 48 часов |
Параметры режима и регулировки
| Параметр | Значение |
| Функция регулировки | Встроенный потенциометр |
| Диапазон диммирования | 0–10 В DC, ШИМ 10 В, сопротивление |
| Ток источника диммирования | 100 мкА тип. |
| Минимальный уровень диммирования | Около 8% |
| Режим полного отключения | 0% при 0 Ом, 0 В DC или ШИМ 10 В с коэффициентом заполнения 0% |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Hiccup mode или ограничение постоянным током, автоматическое восстановление |
| Защита от перегрузки | 110–150% |
| Защита от перенапряжения | 26–36 В |
| Защита от перегрева | Выключение выходного напряжения, восстановление после перезапуска |
Электромагнитная совместимость и помехоустойчивость
| Параметр | Значение |
| Помехоэмиссия | BS EN/EN55015, CISPR15, GB/T 17743 |
| Гармонические составляющие тока | BS EN/EN61000-3-2, GB17625.1 |
| Колебания напряжения | BS EN/EN61000-3-3 |
| Помехоустойчивость к ESD | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Помехоустойчивость к радиочастотному полю | Уровень 3 |
| Помехоустойчивость к EFT/Burst | Уровень 3 |
| Помехоустойчивость к импульсным перенапряжениям | 4 кВ линия-линией, 6 кВ линия-земля |
| Помехоустойчивость к кондуктивным помехам | Уровень 3 |
| Помехоустойчивость к магнитному полю | Уровень 4 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура корпуса | -40…+90 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения | -40…+80 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,03%/°C |
| Вибростойкость | 10–500 Гц, 5G, 12 мин/цикл, по осям X, Y, Z |
Механические данные
| Параметр | Значение |
| Габариты | 140 × 63 × 32 мм |
| Масса | 0,58 кг |
| Упаковка | 24 шт.; 15 кг; 0,85 CUFT |
| Исполнение корпуса | Металлический корпус |
Надежность
| Параметр | Значение |
| MTBF | 3404,7 тыс. ч по Telcordia SR-332 (Bellcore); 276,3 тыс. ч по MIL-HDBK-217F (25 °C) |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Следует обращаться к разделу «Методы питания LED-модуля».
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12" и параллельного конденсатора 0,1 мкФ + 47 мкФ.
- Допуск включает допуск настройки, стабилизацию по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки.
- Время установки измеряется при первом холодном пуске; многократное включение и выключение может увеличивать это время.
- Защита от перенапряжения по входу относится только к серии XLG-75 I.
- Изделие является компонентом для применения в составе конечного оборудования; проверка ЭМС должна выполняться для готового изделия.
- Средний срок службы более 50 000 часов достигается при температуре корпуса, в частности в точке tc (или TMP), около 75 °C или ниже.
- При высоте эксплуатации выше 2000 м требуется температурное снижение характеристик: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- Изделия, поставляемые в регионы Америки, могут не иметь логотипов PSE/CCC/BIS/KC.
- Для соблюдения требований ErP драйвер должен применяться за выключателем, без постоянного подключения к сети.
- При необходимости сертификации NOM следует обращаться в MEAN WELL.
