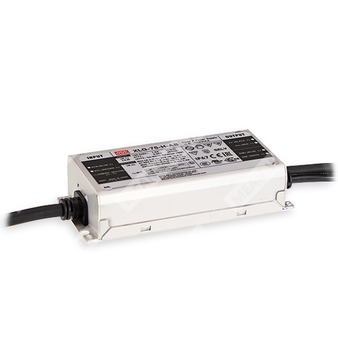

XLG-75-L-AB — светодиодный AC/DC драйвер постоянной мощности 75 Вт для питания светильников.
Расшифровка партномера
| XLG | Серия светодиодных AC/DC драйверов MEAN WELL XLG |
| 75 | Номинальная мощность 75 Вт |
| L | Вариант с пониженным диапазоном выходного напряжения |
| AB | Версия с функцией диммирования 3 в 1: 0–10 В, ШИМ 10 В и сопротивление |
Назначение
Источник питания для светодиодных светильников с режимом постоянной мощности, рассчитанный на работу от широкого диапазона сетевого переменного и постоянного входа. Изделие предназначено для уличного и внутреннего применения, а также для систем освещения, где требуется регулирование тока и поддержка диммирования.
Особенности
- Широкий диапазон входного напряжения: 100–305 В переменного тока.
- Режим постоянной мощности: полная мощность сохраняется в диапазоне 70–100%.
- Металлический корпус со степенью защиты IP67.
- Класс защиты II, за исключением исполнения L-типа.
- Импульсная защита от перенапряжений: 6 кВ / 4 кВ.
- Функция диммирования 3 в 1, включая режим «диммирование до выключения» и развязанную схему.
- Соответствие требованиям EN60335-1 для бытового применения.
- Средний срок службы более 50 000 часов.
- Фиксированные значения Iout и Vo не применяются к стандартному варианту; для исполнений 12 В и 24 В требуется отдельная проверка по таблице модели.
Области применения
- Освещение высотных зданий.
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Фитоосвещение.
- Освещение залов и ангаров.
- Источник питания для систем DMX.
- Бытовые устройства.
- Розничные и холодильные витрины.
Описание
Серия XLG-75 представляет собой 75-ваттные светодиодные AC/DC драйверы с режимом постоянной мощности. Устройство работает от сети 100–305 В переменного тока и выпускается в вариантах с различными номинальными токами в диапазоне от 700 мА до 5000 мА. Благодаря КПД до 91% и бескулерной конструкции серия способна работать при температуре корпуса от −40 до +90 °C в режиме естественной конвекции. Металлический корпус и класс защиты IP67 обеспечивают применение как внутри помещений, так и вне их. Выходные и цепи диммирования выполнены с изоляцией, что повышает безопасность при монтаже и эксплуатации.
Расшифровка партномера XLG-75-L-AB
| Позиция | Обозначение | Значение |
| 1 | XLG | Серия |
| 2 | 75 | Номинальная мощность 75 Вт |
| 3 | L | Исполнение с выходным напряжением для пониженного диапазона |
| 4 | AB | Исполнение с функцией диммирования 3 в 1 |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 100–305 В переменного тока, 142–431 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| КПД | 91% |
| Потребляемый ток AC | 1 А при 115 В AC; 0,45 А при 230 В AC; 0,38 А при 277 В AC |
| Пусковой ток | 50 А, длительность 300 мкс, измерение при 50% Ipeak, при 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
| Потребление на холостом ходу | <0,5 Вт для стандартной версии |
| Устойчивость к перенапряжению входа | До 440 В AC в течение 48 часов |
| Максимальное число источников на автомат 16 А | 9 шт. для автомата типа B; 14 шт. для автомата типа C при 230 В AC |
Выходные параметры
| Параметр | Значение |
| Номинальный ток | 700 мА |
| Номинальная мощность | 74,9 Вт |
| Диапазон тока при полной мощности | 350–1050 мА |
| Диапазон регулировки тока | 350–1050 мА |
| Диапазон выходного напряжения | 53–107 В |
| Напряжение холостого хода | 115 В |
| Пульсация тока | 3,0% от номинального тока |
| Допуск тока | ±5% |
| Пусковое время | 500 мс при 230 В AC; 1200 мс при 115 В AC |
| Время удержания | 10 мс при 230 В AC; 10 мс при 115 В AC |
| Диапазон постоянного тока | 70–100% от полной мощности |
Защита
| Параметр | Значение |
| Перегрузка по мощности | 110–150% |
| Короткое замыкание | Режим hiccup или ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 13–19 В |
| Перегрев | Отключение выходного напряжения с последующим автоматическим восстановлением после повторной подачи питания |
| Перенапряжение на входе | Применимо только для серии I; для XLG-75-L-AB не является основной функцией исполнения L |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура корпуса | −40…+90 °C |
| Максимальная температура корпуса | +90 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения | −40…+80 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,03%/°C при 0…60 °C |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, общий цикл 72 мин по осям X, Y, Z |
ЭМС и помехоустойчивость
| Параметр | Значение |
| Проводимые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонические токи | BS EN/EN61000-3-2, GB17625.1 |
| Фликер напряжения | BS EN/EN61000-3-3 |
| Электростатический разряд | Уровень 3: 8 кВ воздух; уровень 2: 4 кВ контакт |
| Радиочастотное поле | Уровень 3 |
| Быстрые переходные процессы | Уровень 3 |
| Импульсные перенапряжения | 4 кВ линия-линия; 6 кВ линия-земля |
| Кондуктивная помехоустойчивость | Уровень 3 |
| Магнитное поле | Уровень 4 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Изоляция и электрическая прочность
| Параметр | Значение |
| Испытательное напряжение | I/P–O/P: 3,75 кВ AC; I/P–FG: 2 кВ AC; O/P–FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надежность
| Параметр | Значение |
| MTBF | 3404,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 276,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габаритные и конструктивные данные
| Параметр | Значение |
| Размеры | 140 × 63 × 32 мм |
| Масса | 0,58 кг |
| Упаковка | 24 шт. / 15 кг / 0,85 куб. фута |
Модельные данные
| Исполнение | Номинальный ток | Номинальная мощность | Полный токовый диапазон | Диапазон регулировки тока | Диапазон напряжения |
| XLG-75-L | 700 мА | 74,9 Вт | 350–1050 мА | 350–1050 мА | 53–107 В |
| XLG-75-H | 1400 мА | 75,6 Вт | 700–2100 мА | 650–2100 мА | 27–56 В |
Подключение и цветовая маркировка проводов
| Назначение | Цвет |
| Фаза | Коричневый |
| Нейтраль | Синий |
| Защитное заземление | Жёлто-зелёный |
| Плюс выхода | Красный |
| Минус выхода | Чёрный |
| DIM+ | Фиолетовый |
| DIM− | Розовый |
Примечания
| 1 | Все параметры, не оговорённые особо, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C. |
| 2 | См. раздел «Способы управления светодиодным модулем». |
| 3 | Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает допуск настройки, регулирование по линии и регулирование по нагрузке. |
| 5 | При низком входном напряжении может потребоваться снижение нагрузки; см. раздел «Статическая характеристика». |
| 6 | Время запуска измерено при первом холодном пуске; многократное включение и выключение может увеличивать время запуска. |
| 7 | Защита от перенапряжения на входе относится только к серии I. |
| 8 | Изделие рассматривается как компонент, применяемый в составе конечного оборудования; ЭМС должна подтверждаться повторно в составе конечной установки. |
| 9 | Типовой срок службы более 50 000 часов достигается при температуре tc около 75 °C или ниже. |
| 10 | См. заявление о гарантии на сайте MEAN WELL. |
| 11 | При высоте эксплуатации более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором. |
| 12 | Изделия, поставляемые для регионов Америки, могут не иметь логотипов PSE/CCC/BIS/KC. |
| 13 | Для соответствия последним требованиям ErP светильник должен подключаться через выключатель без постоянного соединения с сетью. |
| 14 | Для информации по монтажу и требованиям к защите от воды следует обращаться к руководству пользователя. |
| 15 | При необходимости сертификата NOM следует связаться с представителем MEAN WELL. |
