XLG-75-L-DA2

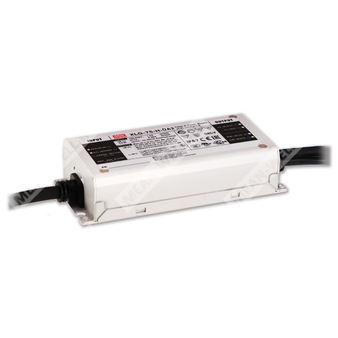

XLG-75-L-DA2 - светодиодный AC/DC драйвер 75 Вт с DALI-2 и режимом постоянной мощности для промышленного и наружного освещения.
Общее описание
Серия XLG-75-DA2 представляет собой светодиодный AC/DC драйвер мощностью 75 Вт с функцией диммирования DALI-2 и режимом постоянной мощности. Модель XLG-75-L-DA2 относится к варианту с пониженным диапазоном выходного напряжения и предназначена для питания светодиодных светильников в составе уличных, архитектурных, промышленных и иных осветительных систем.
Источник питания работает от широкого диапазона входного напряжения 100–305 В переменного тока, имеет металлический корпус со степенью защиты IP67, поддерживает работу в условиях высокой влажности и повышенной вибрации, а также рассчитан на эксплуатацию в составе светильников для наружного и внутреннего применения. Управление яркостью осуществляется по интерфейсу DALI-2. Для серии заявлены функции защиты от короткого замыкания и перегрева, а также высокая эффективность преобразования, достигающая 90%.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| XLG | Серия светодиодных AC/DC драйверов |
| 75 | Номинальная мощность 75 Вт |
| L | Вариант с пониженным диапазоном выходного напряжения |
| DA2 | Диммирование DALI-2 |
Назначение и применение
- освещение небоскребов;
- уличное освещение;
- прожекторное освещение;
- сценическое освещение;
- рыболовное освещение;
- садоводческое освещение;
- освещение промышленных площадок и высоких пролетов;
- применение в светильниках типа HL для класса I, раздел 2.
Ключевые особенности
- широкий диапазон входного напряжения 100–305 В AC, класс I;
- режим постоянной мощности с полным выходным уровнем в диапазоне 70–100%;
- металлический корпус, степень защиты IP67, пригодность для наружного применения;
- класс 2 для силовой части, за исключением типа L;
- защита от импульсных перенапряжений 6 кВ / 4 кВ;
- диммирование DALI-2 с минимальным уровнем 8%;
- вариант для Индии (EESL) с защитой от перенапряжения на входе способен выдерживать стресс 440 В AC в течение 48 часов;
- функции защиты: короткое замыкание, перегрев;
- срок службы более 50 000 часов;
- пятигодичный гарантийный срок в документе указан, но в настоящем описании не приводится.
Описание
Серия XLG-75-DA2 является светодиодным AC/DC драйвером мощностью 75 Вт, построенным по принципу постоянной мощности и оснащенным интерфейсом диммирования DALI-2. Серия работает в диапазоне 100–305 В AC и выпускается в исполнениях с различным номинальным выходным током в пределах 700–2100 мА. Благодаря высокой эффективности, достигающей 90%, и бесшумной конструкции без вентилятора, драйвер способен работать при температуре корпуса от -40 до +90 °C в режиме естественной конвекции.
Конструкция в металлическом корпусе и степень защиты IP67 обеспечивают возможность применения как внутри помещений, так и на открытом воздухе. В документе также указано соответствие последним версиям IEC 61347 / GB 19510.1 и UL 8750, а также наличие изоляции выходной и цепей диммирования, повышающей безопасность при монтаже и эксплуатации.
Расшифровка серии по типу
| Тип | Функция | Примечание |
| DA2 | Технология управления DALI-2 с возможностью настройки выходного тока встроенным потенциометром | На складе |
Параметры: выход
| Параметр | Значение |
| Номинальный ток | 700 мА |
| Номинальная мощность | 74,9 Вт |
| Диапазон постоянного тока | 350–1050 мА |
| Диапазон регулировки тока | 350–1050 мА |
| Диапазон напряжения | 53–107 В |
| Напряжение холостого хода | 115 В |
| Пульсации тока | 5,0% при полной нагрузке |
| Допуск по току | ±5% |
| Время установки | 500 мс при 230 В AC, 1200 мс при 115 В AC |
| Номинальный ток | 1400 мА |
| Номинальная мощность | 75,6 Вт |
| Диапазон постоянного тока | 700–2100 мА |
| Диапазон регулировки тока | 700–2100 мА |
| Диапазон напряжения | 27–56 В |
| Напряжение холостого хода | 60 В |
Параметры: вход
| Параметр | Значение |
| Диапазон входного напряжения | 100–305 В AC |
| Диапазон постоянного входного напряжения | 142–431 В DC |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC, PF ≥ 0,95 при 230 В AC, PF ≥ 0,92 при 277 В AC при полной нагрузке |
| КПД | 90% |
| Входной ток | 1 А / 115 В AC; 0,45 А / 230 В AC; 0,38 А / 277 В AC |
| Пусковой ток | 50 А, длительность 360 мкс при измерении на 50% Ipeak, при 230 В AC |
| Ток утечки | < 0,75 мА при 277 В AC |
| Потребление в режиме ожидания | < 0,5 Вт, при выключенном диммировании, для стандартной версии |
| Общее гармоническое искажение | < 10% при нагрузке ≥ 50% на 115/230 В AC; при 277 В AC — при нагрузке ≥ 75% |
| Время запуска | 500 мс при 230 В AC; 1200 мс при 115 В AC |
| Номинальный входной диапазон для аварийных установок | 176–280 В DC |
Параметры: защита
| Параметр | Значение |
| Короткое замыкание | Режим hiccup или ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перегрев | Стадия 1: снижение нагрузки до 75%; стадия 2: снижение нагрузки до 50%; автоматическое восстановление после устранения неисправности |
| Перенапряжение на входе | 320–390 В AC, отключение выходного напряжения при превышении порога, автоматическое восстановление после устранения неисправности |
| Импульсная защита | 6 кВ / 4 кВ |
Параметры: условия эксплуатации
| Параметр | Значение |
| Рабочая температура корпуса | -40…+90 °C |
| Максимальная температура корпуса | +90 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH, без конденсации |
| Вибрация | 10–500 Гц, 5 G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Снижение допустимой температуры при высоте | 3,5 °C/1000 м для безвентиляторных моделей; 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м |
Параметры: электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL8750 (тип HL), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (EL), приложение J; BS EN/EN62384; IS 15885 (только для XLG-75I-DA2); GB19510.1, GB19510.14; EAC TP TC 004; IP67 approved |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Устойчивость к ЭСР | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контакт |
| Устойчивость к радиочастотному полю | Уровень 3 |
| Устойчивость к EFT/пачкам | Уровень 3 |
| Устойчивость к импульсным помехам | 4 кВ линия-линия; 6 кВ линия-земля |
| Устойчивость к кондуктивным помехам | Уровень 3 |
| Устойчивость к магнитному полю | Уровень 4 |
| Устойчивость к провалам и прерываниям напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
| Эмиссия по проводимым помехам | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Эмиссия по излучаемым помехам | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонический ток | BS EN/EN61000-3-2, GB17625.1 |
| Мерцание напряжения | BS EN/EN61000-3-3 |
| Иммунитет | BS EN/EN61547 |
Параметры: надежность и ресурс
| Параметр | Значение |
| MTBF | 2489,3 тыс. часов минимум по Telcordia SR-332 (Bellcore); 245,7 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Типовой срок службы | Более 50 000 часов при температуре tc, особенно в точке tc (или TMP по DLC), около 75 °C или ниже |
Параметры: габариты и масса
| Параметр | Значение |
| Габариты | 140 × 63 × 32 мм (Д × Ш × В) |
| Масса | 0,58 кг |
| Упаковка | 24 шт. / 15 кг / 0,85 куб. фута |
Параметры: интерфейс и управление
| Параметр | Значение |
| Интерфейс диммирования | DALI-2 |
| Адресация | 16 групп и 64 адреса |
| Начальный уровень | 8% выходной мощности |
| Подключение интерфейса | Сигнал DALI подается между DA+ и DA- |
Подключение проводов
| Цепь | Цвет / обозначение |
| Вход AC/L | Коричневый |
| Вход AC/N | Синий |
| Защитное заземление FG | Зелено-желтый |
| DA- | Розовый |
| DA+ | Фиолетовый |
| V+ | Красный |
| V- | Черный |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Режимы работы светодиодного модуля».
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- При низком входном напряжении может потребоваться снижение параметров. См. раздел «Статическая характеристика».
- Время установки измеряется при первом холодном включении. Частые включения/выключения могут увеличить время установки.
- В соответствии с IEC 62386-101/102 время включения DALI необходимо проверять с контроллером DALI, поддерживающим функцию power on; в противном случае время будет больше 500 мс.
- Защита от перенапряжения на входе предусмотрена только для серии XLG-75 I; серия I поставляется без сертификата UL/CSA.
- Драйвер рассматривается как компонент для работы в составе конечного оборудования. Так как ЭМС зависит от завершенной установки, производитель конечного изделия должен повторно подтвердить соответствие ЭМС для всей системы.
- Для безвентиляторных моделей температурное снижение при высоте эксплуатации выше 2000 м составляет 3,5 °C на 1000 м.
- Гарантийный срок в данном описании не приводится.
- Серия соответствует типичному ресурсу более 50 000 часов при tc, особенно в точке tc (или TMP по DLC), около 75 °C или ниже.
- Для продуктов, поставляемых в Американские регионы, может отсутствовать маркировка CCC/PSE/BIS/KC.
- Для сведений по установке с защитой от воды см. руководство пользователя перед применением.
- RCM имеет добровольный характер. Класс независимого устройства управления LED без IC не подходит для жилых установок.
- Чтобы соответствовать последним требованиям ErP, драйвер должен использоваться после выключателя без постоянного подключения к сети.
- Серия должна рассматриваться как встраиваемая для соответствия применению Type HL.
