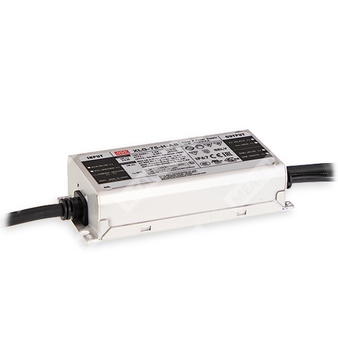

XLG-75I-12-A - светодиодный AC/DC драйвер постоянной мощности для 12 В светодиодных систем.
Расшифровка партномера
| Партномер | Расшифровка |
| XLG | Серия светодиодных драйверов Mean Well XLG |
| 75 | Номинальная мощность 75 Вт |
| I | Исполнение для Индии; версия с защитой от перенапряжения на входе |
| 12 | Номинальное выходное напряжение 12 В |
| A | Исполнение с регулировкой выходного тока встроенным потенциометром |
Назначение и общая характеристика
Источник питания XLG-75I-12-A относится к серии XLG-75 и представляет собой светодиодный AC/DC драйвер мощностью 75 Вт, работающий в режиме постоянной мощности. Устройство предназначено для питания светодиодных нагрузок, требующих стабилизации мощности и допускающих работу в широком диапазоне выходного напряжения. Для версии 12 В реализована регулировка выходного тока встроенным потенциометром, а индекс I указывает на исполнение для Индии с защитой от входного перенапряжения.
Драйвер рассчитан на сетевое питание 100–305 В AC и обеспечивает высокий КПД до 89% для 12-вольтовой модификации. Металлический корпус с классом защиты IP67 позволяет использовать изделие в наружных и промышленных установках. Устройство соответствует требованиям для бытовых и светотехнических применений, имеет встроенные защиты от перенапряжения, короткого замыкания, перегрузки по току и перегрева.
Особенности
- Широкий диапазон входного напряжения: 100–305 В AC.
- Режим постоянной мощности в диапазоне 70–100% нагрузки.
- Металлический корпус с защитой IP67.
- Исполнение класса 2, за исключением типа L.
- Защита от импульсных перенапряжений 6 кВ/4 кВ.
- Функция 3 в 1 для диммирования у AB-исполнения; для A-исполнения доступна подстройка тока встроенным потенциометром.
- Версия для Индии с защитой от перенапряжения на входе.
- Соответствие требованиям EN 60335-1 для бытового применения.
- Ресурс свыше 50 000 часов при температуре Tcase около 75 °C или ниже.
Применение
- Освещение небоскрёбов.
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Садоводческое освещение.
- Зональное освещение.
- Питание для систем DMX.
- Бытовые устройства.
- Торговые и холодильные витрины.
- Использование в оборудовании класса I, Division 2 для типа HL.
Описание
Серия XLG-75 представляет собой семейство светодиодных драйверов мощностью 75 Вт с режимом постоянной мощности. Устройство функционирует в диапазоне входного напряжения 100–305 В AC и доступно в модификациях с различными номинальными токами в пределах 700 мА–5000 мА. Для 12-вольтового исполнения заявлен номинальный ток 5 А и полный диапазон регулировки тока 2,5–5 А.
Высокая эффективность, до 91% для серии в целом и 89% для 12 В исполнения, достигается безвентиляторной конструкцией. Устройство способно работать при температуре корпуса от -40 до +90 °C при свободной конвекции воздуха. Конструкция с металлическим корпусом и степенью защиты IP67 допускает применение как внутри помещений, так и вне их.
Выходные и диммирующие цепи изолированы, что повышает безопасность при монтаже. Драйвер соответствует международным стандартам IEC61347/GB19510.1 и UL8750, а также требованиям по электромагнитной совместимости для светотехнического оборудования.
Расшифровка параметров модификации XLG-75I-12-A
| Серия | XLG | Серия светодиодных драйверов Mean Well |
| Номинальная мощность | 75 | 75 Вт |
| Исполнение | I | Версия для Индии, с защитой от перенапряжения на входе |
| Выходное напряжение | 12 | 12 В |
| Функциональный тип | A | Регулировка выходного тока встроенным потенциометром |
Технические параметры
Выход
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 5 А |
| Номинальная выходная мощность | 60 Вт |
| Диапазон постоянной мощности | 8,4–12 В |
| Диапазон регулировки тока | 2,5–5 А |
| Диапазон напряжения без нагрузки | 13–19 В |
| Пульсации и шум | 150 мВ п-п |
| Допуск по напряжению | ±3,0% |
| Регулировка по линии | ±0,5% |
| Регулировка по нагрузке | ±2% |
| Точность тока | ±5% |
| КПД | 89% |
| Диапазон постоянной мощности по току | 700 мА–5000 мА |
Вход
| Диапазон входного напряжения | 100–305 В AC, 142–431 В DC |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 / 115 В AC, PF ≥ 0,95 / 230 В AC, PF ≥ 0,92 / 277 В AC при полной нагрузке |
| Потребляемый ток | 1,0 А / 115 В AC; 0,45 А / 230 В AC; 0,38 А / 277 В AC |
| Пусковой ток | 50 А, длительность 300 мкс, измерение на 50% Ipeak при 230 В AC |
| Ток утечки | <0,75 мА / 277 В AC |
| Потребление на холостом ходу | <0,5 Вт |
| Устойчивость к перенапряжению на входе | Выдерживает 440 В AC в течение 48 часов |
| Максимальное число устройств на автоматическом выключателе 16 А | 9 шт. для типа B / 14 шт. для типа C при 230 В AC |
Защита
| Перегрузка по току | 110–150% |
| Режим перегрузки по току | Срабатывание с восстановлением после устранения аварии; режим hiccup или ограничение постоянного тока |
| Короткое замыкание | Режим hiccup или ограничение постоянного тока, автоматическое восстановление |
| Перенапряжение на выходе | 13–19 В |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после перезапуска питания |
| Перенапряжение на входе | 320–370 В AC, отключение выходного напряжения с автоматическим восстановлением |
Эксплуатационные условия
| Температура корпуса при работе | Tcase = -40…+90 °C |
| Максимальная температура корпуса | +90 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения и влажность | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Вибрация | 10–500 Гц, 5G, по 12 мин/цикл, период 72 мин по осям X, Y, Z |
| Дерейтинг по высоте | 3,5 °C/1000 м для безвентиляторных моделей выше 2000 м |
Электромагнитная совместимость и помехоустойчивость
| Помехоподавление по проводимым помехам | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонические составляющие тока | BS EN/EN61000-3-2, GB17625.1 |
| Фликер напряжения | BS EN/EN61000-3-3 |
| Электростатический разряд | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | Уровень 3 |
| Быстрые переходные процессы | Уровень 3 |
| Импульсные перенапряжения | 4 кВ линия-линию, 6 кВ линия-земля |
| Проводимые помехи | Уровень 3 |
| Магнитное поле | Уровень 4 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
Безопасность и изоляция
| Стандарты безопасности | UL8750 (type HL), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384; EN 60335-1; GB19510.1, GB19510.14; EAC TP TC 004; J61347-1(H29), J61347-2-13(H29); KC61347-1, KC61347-2-13; IS15885(Part 2/Sec 13) для типа I; NOM-058-SCFI-2017 для версии по запросу |
| Напряжение изоляции | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Класс защиты | Класс II, кроме типа L |
Временные и динамические характеристики
| Время запуска и нарастания | 500 мс / 230 В AC; 1200 мс / 115 В AC |
| Время удержания | 10 мс / 230 В AC; 10 мс / 115 В AC |
| Время установки | 500 мс / 230 В AC; 1200 мс / 115 В AC |
| Суммарные гармонические искажения | <10% при нагрузке ≥50% для 115/230 В AC; <10% при нагрузке ≥75% для 277 В AC |
МТBF, размеры и упаковка
| MTBF | 3404,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 276,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 140 × 63 × 32 мм (Д × Ш × В) |
| Масса | 0,58 кг |
| Упаковка | 24 шт. / 15 кг / 0,85 CUFT |
Конструктивные данные
| Тип корпуса | Металлический корпус, степень защиты IP67 |
| Исполнение проводов | AC/L: коричневый; AC/N: синий; FG: жёлто-зелёный; V+: красный; V-: чёрный |
| Рекомендуемое направление монтажа | Согласно монтажному чертежу производителя |
Примечания
| 1 | Если параметры специально не оговорены, измерения выполнены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C. |
| 2 | Следует руководствоваться разделом по методам управления светодиодным модулем. |
| 3 | Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает в себя допуск установки, стабилизацию по линии и по нагрузке. |
| 5 | При низком входном напряжении может потребоваться дерейтинг. Требуется см. раздел «Статическая характеристика». |
| 6 | Время запуска измеряется при первом холодном старте. Частые включения и выключения могут увеличить это время. |
| 7 | Защита от входного перенапряжения относится только к серии XLG-75I; для серии I сертификат UL/CSA отсутствует. |
| 8 | Изделие рассматривается как компонент для применения совместно с конечным оборудованием. Электромагнитная совместимость зависит от окончательной установки, поэтому производитель конечного оборудования должен повторно подтвердить соответствие EMC на уровне системы. |
| 9 | Типичный ресурс превышает 50 000 часов при температуре Tcase, особенно в точке tc (или TMP по DLC), около 75 °C или ниже. |
| 10 | Для условий гарантии следует обращаться к заявлению производителя. |
| 11 | Для высоты более 2000 м дерейтинг температуры окружающей среды составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором. |
| 12 | Изделия, поставляемые на рынки Америки, могут не иметь логотипов PSE/CCC/BIS/KC. |
| 13 | Для соответствия актуальным требованиям ErP светодиодные драйверы должны использоваться после выключателя, без постоянного подключения к сети. |
| 14 | Перед применением необходимо ознакомиться с руководством по установке и рекомендациями по обеспечению водозащиты. |
| 15 | Для получения сертификата NOM требуется отдельный запрос к представителю производителя. |
Дополнительные сведения
Источник питания XLG-75I-12-A предназначен для построения надежных светодиодных систем в уличной, промышленной и коммерческой светотехнике. Конструкция с широкой входной универсальностью, защитами и высоким уровнем электробезопасности делает изделие пригодным для длительной эксплуатации в условиях повышенных требований к надежности.
