XLG-75I-24-A

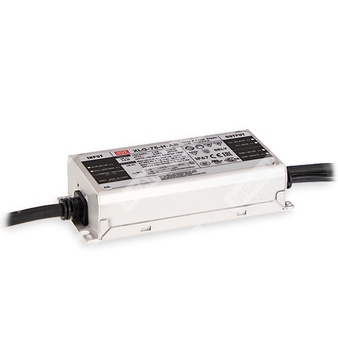

XLG-75I-24-A - светодиодный AC/DC драйвер постоянной мощности для питания LED-светильников.
Расшифровка партномера
| Позиция | Значение |
| XLG | Серия светодиодных драйверов Mean Well XLG |
| 75 | Номинальная мощность 75 Вт |
| I | Версия для Индии, по запросу, с защитой от перенапряжения на входе |
| 24 | Номинальное выходное напряжение 24 В |
| A | Тип A: регулировка выходного тока встроенным потенциометром |
Назначение и особенности
Серия XLG-75I представляет собой светодиодные AC/DC драйверы мощностью 75 Вт с режимом постоянной мощности. Модель XLG-75I-24-A предназначена для питания светодиодных нагрузок в диапазоне постоянного тока с автоматическим поддержанием мощности в пределах рабочей области. Устройство работает от сети переменного тока 100...305 В и обеспечивает выход 24 В с возможностью настройки тока встроенным потенциометром. Конструкция выполнена в металлическом корпусе со степенью защиты IP67 и рассчитана на применение как внутри помещений, так и вне помещений.
Особенности
- Широкий диапазон входного напряжения 100...305 В AC, класс I.
- Режим постоянной мощности в диапазоне 70...100%.
- Металлический корпус со степенью защиты IP67, пригодный для наружной установки.
- Класс II для силовой части, за исключением типа L.
- Защита от импульсных перенапряжений 6 кВ / 4 кВ.
- Регулировка выходного тока встроенным потенциометром.
- Версия для Индии с защитой от перенапряжения на входе.
- Функции защиты: перенапряжение, короткое замыкание, перегрузка по току, перегрев.
- Соответствие требованиям EN 60335-1 для бытовых применений.
- Ресурс более 50 000 часов при определённых условиях температуры корпуса.
Области применения
- Освещение небоскрёбов.
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Освещение для садоводства.
- Освещение залива/складских помещений.
- Питание DMX-систем.
- Применение в классе I, раздел 2.
- Бытовые устройства.
- Розничные и холодильные витрины.
Описание
XLG-75I-24-A относится к серии XLG-75 — 75-Вт LED AC/DC драйверов, выполненных по схеме постоянной мощности. Диапазон входного напряжения составляет 100...305 В AC, а рабочий диапазон выходных параметров адаптирован под светодиодные модули, работающие в режиме постоянного тока. Для модели на 24 В номинальное выходное напряжение составляет 24 В, а диапазон напряжения постоянного тока — 16,8...24 В. Встроенный потенциометр позволяет подстраивать ток нагрузки в пределах, предусмотренных серией.
Драйвер имеет высокий КПД, до 91% тип. Для всей серии характерна работа без вентилятора, что позволяет эксплуатировать изделие при температуре корпуса от -40 до +90 °C при свободной конвекции воздуха. Металлический корпус и степень защиты IP67 обеспечивают устойчивость к внешним воздействиям при эксплуатации в сложных условиях. Серия также поддерживает изолированные выходные и управляющие цепи, что повышает безопасность системы при монтаже и эксплуатации.
Параметры модели XLG-75I-24-A
Выход
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 3,1 А |
| Номинальная мощность | 74,4 Вт |
| Диапазон постоянного тока при полной мощности | 700...1050 мА |
| Диапазон регулировки выходного тока | 350...1050 мА |
| Диапазон напряжения | 16,8...24 В |
| Пульсации и шум | 240 мВ p-p |
| Допуск по напряжению | ±2,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±1% |
| Пуск, время нарастания | 500 мс / 230 В AC, 1200 мс / 115 В AC |
| Время удержания | 10 мс / 230 В AC, 10 мс / 115 В AC |
| Встроенный диапазон постоянного тока | 26...36 В |
Вход
| Диапазон входного напряжения | 100...305 В AC / 142...431 В DC |
| Диапазон частоты | 47...63 Гц |
| Коэффициент мощности | PF ≥ 0,97 / 115 В AC, PF ≥ 0,95 / 230 В AC, PF ≥ 0,92 / 277 В AC при полной нагрузке |
| КПД | 90% |
| Потребляемый ток | 1,0 А / 115 В AC; 0,45 А / 230 В AC; 0,38 А / 277 В AC |
| Пусковой ток | 50 А, длительность 300 мкс, при 230 В AC, согласно NEMA 410 |
| Ток утечки | < 0,75 мА / 277 В AC |
| Потребление без нагрузки | < 0,5 Вт |
| Потребление в режиме ожидания | < 0,5 Вт для типа AB при выключенном диммировании |
| Допустимое перенапряжение на входе | Выдерживает 440 В AC в течение 48 часов |
Защита
| Перегрузка по току | 110...150% |
| Короткое замыкание | Режим hiccup или ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Выходное напряжение отключается, восстановление после повторного включения |
| Перегрев | Выходное напряжение отключается, восстановление после повторного включения |
| Перенапряжение на входе | 320...370 В AC, для версии I; восстановление после устранения неисправности |
Эксплуатационные условия
| Рабочая температура корпуса | -40...+90 °C |
| Максимальная температура корпуса | +90 °C |
| Рабочая влажность | 20...95% RH, без конденсации |
| Температура и влажность хранения | -40...+80 °C, 10...95% RH |
| Температурный коэффициент | ±0,03%/°C (0...60 °C) |
| Вибрация | 10...500 Гц, 5G, 12 мин./цикл, 72 мин. по осям X, Y, Z |
Требования по ЭМС и помехоустойчивости
| Эмиссия | BS EN/EN55015, BS EN/EN61000-3-3, BS EN/EN61000-3-2, GB/T 17743, GB17625.1 |
| Проводимые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонический ток | Класс C при нагрузке ≥50% |
| Мерцание напряжения | BS EN/EN61000-3-3 |
| ESD | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиопомехоустойчивость | Уровень 3 |
| EFT/Burst | Уровень 3 |
| Surge | 4 кВ линия-линия, 6 кВ линия-земля |
| Проводимая устойчивость | Уровень 3 |
| Магнитное поле | Уровень 4 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
Безопасность и изоляция
| Стандарты безопасности | UL8750 (type HL), CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, EN 60335-1, GB19510.1, GB19510.14, EAC TP TC 004, J61347-1(H29), J61347-2-13(H29), KC61347-1, KC61347-2-13, IS15885 (Part 2/Sec13) для типа XLG-75I, IP67 approved |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Прочее
| Средняя наработка на отказ | 3404,7 тыс. ч min. по Telcordia SR-332 (Bellcore); 276,3 тыс. ч min. по MIL-HDBK-217F (25 °C) |
| Габариты | 140 × 63 × 32 мм |
| Масса | 0,58 кг |
| Упаковка | 24 шт. / 15 кг / 0,85 CUFT |
Диммирование
Для исполнения AB предусмотрено диммирование 3 в 1 между цепями DIM+ и DIM-: 0...10 В DC, сигнал 10 В PWM или сопротивление. Подключение непосредственно к светодиодам допускается; применение с дополнительными драйверами не рекомендуется. Ток источника управления от питания составляет 100 мкА тип.
Минимальный уровень диммирования составляет около 8%. При входном сигнале диммирования 0 Ом, 0 В DC либо PWM с коэффициентом заполнения 0% выходной ток может снижаться до 0%.
Подключение
| Вход сети | AC/L — коричневый |
| Вход сети | AC/N — синий |
| Защитное заземление | FG — жёлто-зелёный |
| Выход | V+ — красный |
| Выход | V- — чёрный |
| Диммирование | DIM+ — фиолетовый |
| Диммирование | DIM- — розовый |
Примечания
1. Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
2. Следует обращаться к документу по методам управления светодиодным модулем.
3. Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
4. Допуск включает допуск настройки, регулирование по линии и регулирование по нагрузке.
5. При низком входном напряжении может потребоваться дерейтинг; см. раздел статических характеристик.
6. Время запуска измеряется при первом холодном включении. Повторные включения/выключения могут увеличивать время запуска.
7. Защита от перенапряжения на входе относится только к серии XLG-75I; серия I не имеет сертификатов UL/CSA.
8. Для полного соответствия требованиям ErP этот драйвер допускается использовать только после выключателя, не подключённого постоянно к сети.
9. Для применения и правил монтажа при обеспечении водозащиты следует обращаться к руководству пользователя.
10. Если требуется сертификат NOM (Мексика), необходимо обращаться в MEAN WELL.
Механическое исполнение
Корпус серии XLG-75 выполнен в металлическом исполнении с размерами 140 × 63 × 32 мм. Для варианта A и AB предусмотрены монтажные выводы с длиной проводов питания и выхода, приведённой в механических чертежах. Рекомендуемое направление монтажа указано в документации.
Дополнительные сведения
Серия XLG-75I-24-A соответствует требованиям для применения в бытовой и промышленной светотехнике, поддерживает широкий диапазон сетевого питания и рассчитана на стабильную работу в составе светодиодных систем, где требуется постоянная мощность, высокая эффективность и повышенная стойкость к внешним воздействиям.
