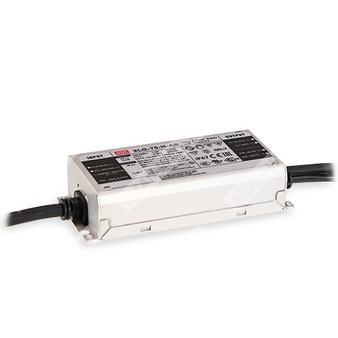

XLG-75I-H-A - светодиодный AC/DC драйвер постоянной мощности 75 Вт для питания светодиодных модулей.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| Серия | XLG | Серия светодиодных драйверов MEAN WELL XLG |
| Номинальная мощность | 75 | 75 Вт |
| Исполнение | I | Индия версия, по запросу, с защитой от перенапряжения на входе |
| Тип выходного напряжения | H | Высоковольтное исполнение, модель с верхним диапазоном выходного тока и напряжения |
| Тип функции | A | Регулировка выходного тока встроенным потенциометром |
Краткое назначение
Модель XLG-75I-H-A представляет собой герметичный светодиодный AC/DC драйвер постоянной мощности с регулировкой тока для систем освещения.
Описание
Серия XLG-75 представляет собой светодиодные AC/DC драйверы мощностью 75 Вт, работающие в режиме постоянной мощности. Устройства рассчитаны на питание светодиодных нагрузок от сети переменного тока 100...305 В и обеспечивают стабильную работу в широком диапазоне выходных режимов. Благодаря высокой эффективности, достигающей 91% в типовых режимах, и бескорпусной схемотехнике охлаждения без вентилятора, серия пригодна для эксплуатации в условиях свободной конвекции воздуха.
Металлический корпус с уровнем защиты IP67 обеспечивает применение как внутри помещений, так и вне помещений. Выходная и диммирующая цепи выполнены с гальванической изоляцией в соответствии с актуальными требованиями безопасности. Драйвер поддерживает защиту от перенапряжения, короткого замыкания, перегрузки по току и перегрева.
Для исполнения XLG-75I предусмотрена функция защиты от перенапряжения на входе, позволяющая выдерживать стрессовое входное напряжение 440 В AC в течение 48 часов.
Особенности
- Широкий диапазон входного напряжения: 100...305 В AC, класс I.
- Режим постоянной мощности в диапазоне 70...100%.
- Металлический корпус с IP67, пригодный для наружного применения.
- Класс 2 для всех исполнений, кроме типа L.
- Защита от импульсных перенапряжений 6 кВ/4 кВ.
- Функция диммирования 3 в 1 для типа AB: 0...10 В DC, ШИМ 10 В и резистивное управление.
- Для индийской версии предусмотрена защита от перенапряжения на входе.
- Функции защиты: перенапряжение, короткое замыкание, перегрузка по току, перегрев.
- Соответствие требованиям EN60335-1 для бытового применения.
- Типовой срок службы более 50 000 часов при допустимой температуре корпуса.
Области применения
- Освещение небоскрёбов.
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Освещение в садоводстве.
- Заливное освещение.
- Источник питания для систем DMX.
- Исполнение типа HL для применения в классе I, Division 2.
- Бытовые устройства.
- Торговое и холодильное оборудование.
Электрические параметры
| Параметр | Значение |
| Номинальный выходной ток | 1400 мА |
| Номинальная выходная мощность | 75,6 Вт |
| Диапазон тока при полной мощности | 650...2100 мА |
| Диапазон регулировки выходного тока | 650...2100 мА |
| Диапазон выходного напряжения | 27...56 В |
| Номинальное напряжение | 60 В |
| Напряжение холостого хода | 60 В |
| Рабочая область постоянной мощности | 70...100% |
| Пульсации тока | 3,0% от номинального тока |
| Допуск по току | ±5% |
| Время установки | 500 мс при 230 В AC, 1200 мс при 115 В AC |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±1% |
| Допуск по выходному напряжению | ±2% |
Вход
| Параметр | Значение |
| Входное напряжение | 100...305 В AC, 142...431 В DC |
| Частота сети | 47...63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Типовой КПД | 91% |
| Потребляемый ток | 1 А при 115 В AC; 0,45 А при 230 В AC; 0,38 А при 277 В AC |
| Пусковой ток | 50 А, twidth = 300 мкс, измерение при 50% Ipeak, при 230 В AC, по NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
| Потребление без нагрузки | <0,5 Вт для стандартного исполнения |
| Защита от перенапряжения на входе | 320...370 В AC, отключение выходного напряжения с автоматическим восстановлением после устранения неисправности |
| Переносимость входного перенапряжения | 440 В AC в течение 48 часов |
| Максимальное число источников на автомате 16 А | 9 устройств для автомата типа B; 14 устройств для автомата типа C при 230 В AC |
Выход и защита
| Параметр | Значение |
| Постоянный ток | Шунтирующее или ограничивающее автоматическое восстановление после устранения неисправности |
| Защита от перегрузки по току | 110...150% |
| Защита от короткого замыкания | Режим hiccup или режим ограничения постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Отключение выходного напряжения, повторное включение для восстановления |
| Защита от перегрева | Отключение выходного напряжения, повторное включение для восстановления |
| Диапазон постоянного тока | 650...2100 мА |
| Константный рабочий режим | Постоянная мощность |
Диммирование
| Параметр | Значение |
| Функция диммирования | 3 в 1 для типа AB |
| Способы управления | 0...10 В DC, ШИМ 10 В, сопротивление |
| Ток источника диммирующего сигнала | 100 мкА, типовое значение |
| Минимальный уровень диммирования | Около 8% |
| Условия снижения до 0% | 0 Ом или 0 В DC, либо ШИМ-сигнал 10 В с коэффициентом заполнения 0% |
| Примечание по подключению | Не подключать DIM- к Vo- |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура корпуса | -40...+90 °C |
| Максимальная температура корпуса | +90 °C |
| Рабочая температура окружающей среды при режиме постоянного тока | До 60 °C при 230 В AC; до 50 °C при 100 В AC |
| Рабочая влажность | 20...95% RH, без конденсации |
| Температура и влажность хранения | -40...+80 °C, 10...95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...60 °C |
| Вибрация | 10...500 Гц, 5G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
| Особенность пуска при низком напряжении | Ниже 110 В AC при -30 °C возможен повторный запуск со второго раза |
ЭМС и безопасность
| Параметр | Значение |
| Электрическая прочность изоляции | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH между I/P-O/P, I/P-FG, O/P-FG |
| ЭМС устойчивость | BS EN/EN61000-4-2, -4-3, -4-4, -4-5, -4-6, -4-8, -4-11 |
| Уровень ESD | Уровень 3, 8 кВ воздушный разряд; уровень 2, 4 кВ контактный разряд |
| Радиочастотное поле | Уровень 3 |
| Быстрые импульсные помехи | Уровень 3 |
| Импульсные перенапряжения | 4 кВ линия-линия; 6 кВ линия-земля |
| Проводимые помехи | Уровень 3 |
| Магнитное поле | Уровень 4 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
| ЭМС излучение | BS EN/EN55015, GB/T 17743 |
| Гармонические составляющие тока | Class C при нагрузке ≥50% |
| Мерцание напряжения | BS EN/EN61000-3-3 |
| Стандарты безопасности | UL8750 type HL; CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1; BS EN/EN61347-2-13; BS EN/EN62384; EN 60335-1; GB19510.1; GB19510.14; EAC TP TC 004; J61347-1(H29); J61347-2-13(H29); KC61347-1; KC61347-2-13; IS15885 Part 2/Sec 13 для версии I; NOM-058-SCFI-2017, кроме Blank type; IP67 approved |
| Соответствие бытовому применению | Соответствует EN60335-1 |
MTBF
| Параметр | Значение |
| MTBF | 3404,7 тыс. часов минимум по Telcordia SR-332 (Bellcore); 276,3 тыс. часов минимум по MIL-HDBK-217F при 25 °C |
Размеры и масса
| Параметр | Значение |
| Габариты | 140 × 63 × 32 мм |
| Масса | 0,58 кг |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 24 шт. |
| Масса упаковки | 15 кг |
| Объём упаковки | 0,85 куб. фута |
Примечания
| 1 | Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | См. раздел по способам управления светодиодным модулем. |
| 3 | Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12 дюймов с параллельно подключёнными конденсаторами 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает технологический разброс установки, стабилизацию по линии и по нагрузке. |
| 5 | При низком входном напряжении может потребоваться снижение параметров. См. раздел статических характеристик. |
| 6 | Время установки измерено при первом холодном пуске. Повторные включения могут увеличивать это время. |
| 7 | Защита от перенапряжения на входе относится только к серии XLG-75I. |
| 8 | Драйвер является компонентом, предназначенным для работы в составе конечного оборудования; для окончательной системы требуется повторная оценка ЭМС. |
| 9 | Типовой срок службы более 50 000 часов обеспечивается при температуре корпуса, особенно в точке tc или TMP, около 75 °C либо ниже. |
| 10 | См. гарантийное заявление на сайте MEAN WELL. |
| 11 | При высоте выше 2000 м снижение температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором. |
| 12 | Продукция, поставляемая из регионов Америки, может не иметь логотипов PSE/CCC/BIS/KC. |
| 13 | Для соответствия актуальным требованиям ErP драйвер следует использовать только после выключателя, без постоянного подключения к сети. |
| 14 | Для рекомендаций по установке и обеспечению влагозащиты см. руководство пользователя перед применением. |
| 15 | При необходимости сертификата NOM следует обратиться в MEAN WELL. |
Дополнительные сведения по исполнению XLG-75I-H-A
