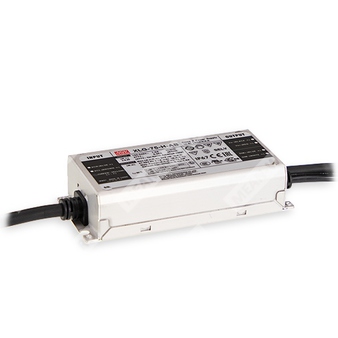

XLG-75I-H-AB - сетевой светодиодный драйвер постоянной мощности с диммированием 3-в-1 и защитой IP67.
Расшифровка партномера
| XLG | Серия источников питания светодиодов Mean Well XLG |
| 75 | Номинальная мощность 75 Вт |
| I | Индийская версия с защитой от перенапряжения по входу |
| H | Вариант с повышенным диапазоном выходных параметров |
| AB | Исполнение с функцией диммирования 3-в-1 |
Назначение
XLG-75I-H-AB представляет собой светодиодный AC/DC-драйвер мощностью 75 Вт с режимом постоянной мощности, предназначенный для питания светодиодных нагрузок в широком диапазоне выходных токов и напряжений. Устройство работает от сети 100...305 В AC, выполнено в металлическом корпусе с уровнем защиты IP67 и рассчитано на применение в наружных и внутренних светотехнических системах.
Описание
Серия XLG-75 является светодиодным драйвером с постоянной мощностью, в котором выходная мощность поддерживается в диапазоне 70...100% режима постоянной мощности. Для модели XLG-75I-H-AB характерны: широкий диапазон входного напряжения, высокий КПД, отсутствие вентилятора, работоспособность при свободной конвекции воздуха, а также встроенная функция диммирования 3-в-1. Конструкция с металлическим корпусом и степенью защиты IP67 обеспечивает применение в условиях повышенной запыленности и влажности. Выходная и цепь диммирования имеют гальваническую развязку, что повышает безопасность эксплуатации при монтаже в светотехнические системы.
Особенности
- Широкий диапазон входного напряжения: 100...305 В AC, класс I.
- Режим постоянной мощности с полной отдачей в диапазоне 70...100%.
- Металлический корпус со степенью защиты IP67, пригодный для наружного применения.
- Исполнение класса II, за исключением исполнения L.
- Защита от импульсных перенапряжений 6 кВ / 4 кВ.
- Функция диммирования 3-в-1: 0...10 В DC, ШИМ-сигнал 10 В и резистивное управление.
- Индийская версия с защитой от перенапряжения по входу.
- Защитные функции: перенапряжение, короткое замыкание, перегрузка по току, перегрев.
- Соответствие EN 60335-1 для бытового применения.
- Срок службы более 50 000 часов при температуре Tcase около 75 °C и ниже.
Применение
- Освещение небоскребов.
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Садоводческое освещение.
- Освещение больших залов и ангаров.
- Источник питания для систем DMX.
- Применение в классе I, раздел 2.
- Бытовые устройства.
- Торговое и холодильное оборудование.
Основные электрические параметры
| Тип | Светодиодный драйвер переменного/постоянного тока, режим постоянной мощности |
| Номинальная мощность | 75 Вт |
| Диапазон входного напряжения | 100...305 В AC / 142...431 В DC |
| Диапазон частоты сети | 47...63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| КПД | До 91% |
| Ток потребления по входу | 1 А при 115 В AC; 0,45 А при 230 В AC; 0,38 А при 277 В AC |
| Пусковой ток | 50 А, время импульса 300 мкс, измерение при 50% Ipeak, при 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
| Потребление без нагрузки | <0,5 Вт для стандартного исполнения |
| Входной перенапряжение | До 440 В AC в течение 48 часов для исполнения I |
Выходные параметры
| Исполнение | XLG-75I-H-AB |
| Номинальный выходной ток | 1400 мА |
| Номинальная выходная мощность | 75,6 Вт |
| Полный диапазон тока | 650...2100 мА |
| Диапазон регулировки тока | 650...2100 мА |
| Диапазон выходного напряжения | 27...56 В |
| Напряжение холостого хода | 60 В |
| Пульсации выходного тока | 3,0% при номинальном токе |
| Допуск по току | ±5% |
| Время установки | 500 мс при 230 В AC; 1200 мс при 115 В AC |
| Диапазон постоянной мощности | 100...305 В AC / 142...431 В DC |
| Рабочая область по постоянному току | До входа в область ограничения по напряжению; параметр определяется конфигурацией конечной системы |
Защитные функции
| Перегрузка по току | 110...150%, режим hiccup |
| Короткое замыкание | Режим hiccup или ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 26...36 В |
| Перегрев | Отключение выходного напряжения с последующим восстановлением после повторного включения |
| Защита по входному перенапряжению | 320...370 В AC, отключение выходного напряжения с автоматическим восстановлением |
Параметры окружающей среды и надежности
| Рабочая температура корпуса Tcase | -40...+90 °C |
| Максимальная температура корпуса | +90 °C |
| Рабочая влажность | 20...95% RH, без конденсации |
| Температура и влажность хранения | -40...+80 °C, 10...95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...60 °C |
| Вибростойкость | 10...500 Гц, 5G, 12 мин/цикл, по 72 мин вдоль осей X, Y, Z |
| Срок службы | Более 50 000 часов при Tcase около 75 °C и ниже |
| MTBF | 3404,7 тыс. часов минимум по Telcordia SR-332 (Bellcore); 276,3 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
ЭМС и безопасность
| Стандарты безопасности | UL8750 (тип HL), CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, EN 60335-1, EN 60335-2-89 Annex BB, EN 60335-2-24 Annex CC, GB19510.1, GB19510.14, EAC TP TC 004, J61347-1(H29), J61347-2-13(H29), KC61347-1, KC61347-2-13, IS15885(Part2/Sec13) для типа I, NOM-058-SCFI-2017, IP67 approved |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС по помехоустойчивости | BS EN/EN61547 |
| ESD | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиопомехоустойчивость | Уровень 3 |
| Быстрые переходные процессы | Уровень 3 |
| Импульсные перенапряжения | 4 кВ линия-линия; 6 кВ линия-земля |
| Кондуктивная помехоустойчивость | Уровень 3 |
| Магнитное поле | Уровень 4 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
| Эмиссия | BS EN/EN61000-3-3, BS EN/EN55015 (CISPR15), GB/T 17743, BS EN/EN61000-3-2, GB17625.1 |
| Гармонические искажения | THD < 10% при нагрузке ≥50% для 115/230 В AC и при нагрузке ≥75% для 277 В AC |
| Помехи по гармоническому току | Класс C при нагрузке ≥50% |
Диммирование
Исполнение AB поддерживает функцию диммирования 3-в-1. Управление реализуется между выводами DIM+ и DIM- одним из способов: напряжением 0...10 В DC, сигналом ШИМ 10 В либо сопротивлением. Источник диммирующего сигнала получает ток от драйвера порядка 100 мкА тип.
Минимальный уровень диммирования составляет около 8%. При 0% < Iout < 8% выходной ток не нормируется. Выходной ток может снизиться до 0% при входном диммировании около 0 Ом, 0 В DC или при сигнале ШИМ 10 В с коэффициентом заполнения 0%.
Не допускается соединение DIM- с Vo-.
Группа работы по нагрузке
| Номинальный диапазон в режиме постоянной мощности | 70...100% |
| Рабочая область | Режим постоянного тока или режим постоянного напряжения в зависимости от конфигурации системы |
| Рабочая область постоянного тока | Определяется конфигурацией конечной системы |
| Рекомендуемая область производительности | Показана на I-V диаграммах для моделей XLG-75-L, XLG-75-H и XLG-75-12/24 |
Механические параметры
| Габариты | 140 × 63 × 32 мм |
| Масса | 0,58 кг |
| Упаковка | 24 шт. / 15 кг / 0,85 куб. фута |
| Исполнение корпуса | Металлический корпус |
| Степень защиты | IP67 |
Подключение
| Вход | AC/L: коричневый; AC/N: синий; FG: зелено-желтый |
| Выход | V+: красный; V-: черный |
| Диммирование | DIM+: фиолетовый; DIM-: розовый |
| Тип кабеля | SJOW 17AWGx3C и SJOW 17AWGx2C; для AB-Type также UL2517 20AWGx2C |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Для работы светодиодного модуля см. методики подключения нагрузки.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки.
- Время установки измеряется при первом холодном пуске; многократное включение и выключение может увеличить это время.
- Защита от входного перенапряжения относится только к серии XLG-75I; I-серия не имеет сертификатов UL/CSA.
- ЭМС следует подтверждать на уровне конечного оборудования, поскольку она зависит от полной установки.
- Серия соответствует типичному сроку службы более 50 000 часов при Tcase, особенно в точке tc (или TMP по DLC), около 75 °C и ниже.
- Для подтверждения гарантийных условий следует обращаться к заявлению MEAN WELL.
- При высоте эксплуатации выше 2000 м снижение допустимой температуры составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Продукты, поставляемые из регионов Америки, могут не иметь логотипов PSE/CCC/BIS/KC.
- Для соответствия последнему регламенту ErP драйвер может использоваться только за выключателем, не подключенным постоянно к сети.
- Перед применением необходимо ознакомиться с руководством по монтажу и обеспечению водозащиты.
- При необходимости сертификата NOM требуется отдельное согласование с MEAN WELL.
Сводка по версии XLG-75I-H-AB
Модель XLG-75I-H-AB является индийским исполнением серии XLG-75 с режимом постоянной мощности, высокой энергетической эффективностью, поддержкой диммирования 3-в-1, защитой IP67 и расширенными защитными функциями для светодиодных систем мощностью до 75 Вт.
