XLG-75I-L-A
нет на складе

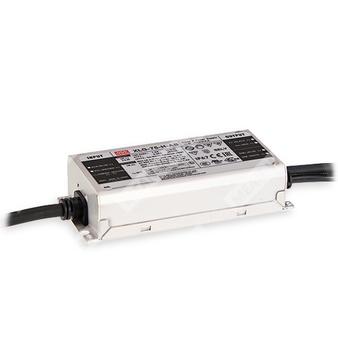

XLG-75I-L-A - светодиодный драйвер AC/DC постоянной мощности для питания LED-модулей с широким входным диапазоном и защитами.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| XLG | Серия светодиодных драйверов MEAN WELL XLG |
| 75 | Номинальная мощность 75 Вт |
| I | Исполнение для Индии, по запросу с защитой от перенапряжения на входе |
| L | Модель с номинальным выходным напряжением 12/24 В или тип L/H, в данном случае индекс L |
| A | Исполнение с регулировкой выходного тока встроенным потенциометром |
Назначение
Компонент XLG-75I-L-A представляет собой светодиодный AC/DC-драйвер мощностью 75 Вт с режимом постоянной мощности, предназначенный для питания светодиодных нагрузок в промышленной, наружной и бытовой светотехнической аппаратуре.
Описание
Серия XLG-75 — это 75-ваттные светодиодные AC/DC-драйверы, работающие от сети переменного тока 100–305 В. Линейка реализует режим постоянной мощности, при котором полный уровень выходной мощности поддерживается в диапазоне 70–100% от номинальной нагрузки. В серии применена металлическая герметичная конструкция с уровнем защиты IP67, что допускает использование в помещениях и на открытом воздухе.
Исполнение I предназначено для индийского рынка и по запросу поставляется с защитой от повышенного входного напряжения. Исполнение L относится к вариантам с фиксированным выходным напряжением 12 В или 24 В, а исполнение A предусматривает регулировку выходного тока встроенным потенциометром. Для данной серии также доступны функции защиты от перенапряжения, короткого замыкания, перегрузки по току и перегрева.
Драйвер соответствует требованиям международных стандартов безопасности и EMC, включая IEC/EN 61347-1, EN 62384 и UL8750. Выходная и цепь диммирования выполнены с гальванической развязкой для обеспечения безопасности системы и пользователя при монтаже.
Особенности
- Широкий диапазон входного напряжения: 100–305 В AC.
- Работа в режиме постоянной мощности.
- Металлический корпус с защитой IP67.
- Исполнение класса II, за исключением типа L.
- Защита от импульсных перенапряжений 6 кВ/4 кВ.
- Функция диммирования 3 в 1 для AB-исполнений: 0–10 В DC, ШИМ 10 В и сопротивление.
- Исполнение для Индии с возможностью выдерживать стресс по входному напряжению 440 В AC в течение 48 часов.
- Защитные функции: перенапряжение, короткое замыкание, перегрузка по току, перегрев.
- Соответствие EN60335-1 для бытового применения.
- Срок службы более 50 000 часов при Tcase около 75 °C или ниже.
Применение
- Освещение небоскрёбов.
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Садоводческое освещение.
- Заливное освещение.
- Питание для систем DMX.
- Применение в оборудовании класса I, Division 2 для типа HL.
- Бытовые устройства.
- Розничное и холодильное экспозиционное оборудование.
Электрические параметры
| Параметр | Значение |
| Номинальный выходной ток | 700 мА |
| Номинальная выходная мощность | 74,9 Вт |
| Диапазон тока при полной мощности | 700–1050 мА |
| Диапазон регулировки тока | 350–1050 мА |
| Выходное напряжение | 53–107 В |
| Постоянный ток / постоянное напряжение | 60 В |
| Пульсации тока | 3,0% от номинального тока |
| Допуск по току | ±5% |
| Время установки | 500 мс при 230 В AC, 1200 мс при 115 В AC |
| Время удержания | 10 мс при 230 В AC, 10 мс при 115 В AC |
| Допустимый диапазон по напряжению | 100–305 В AC или 142–431 В DC |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC, PF ≥ 0,95 при 230 В AC, PF ≥ 0,92 при 277 В AC при полной нагрузке |
| КПД | 91% |
| Потребляемый ток сети | 1 А при 115 В AC; 0,45 А при 230 В AC; 0,38 А при 277 В AC |
| Пусковой ток | 50 А, длительность импульса 300 мкс, измерение на уровне 50% Ipeak при 230 В AC |
| Ток утечки | <0,75 мА при 277 В AC |
| Нагрузка без входа | Нет нагрузки |
| Потребление без нагрузки | <0,5 Вт для стандартного исполнения |
| Диапазон температурного коэффициента | ±0,03%/°C в диапазоне 0…60 °C |
Режимы и защита
| Параметр | Значение |
| Перегрузка по току | 110–150% |
| Реакция на перегрузку | Hiccup или ограничение постоянным током, восстановление автоматически после снятия аварии |
| Короткое замыкание | Hiccup или ограничение постоянным током, восстановление автоматически после снятия аварии |
| Перенапряжение на выходе | 13–19 В |
| Перегрев | Выходное напряжение отключается, восстановление после повторного включения |
| Перенапряжение на входе | 320–370 В AC, отключение выходного напряжения, автоматическое восстановление после снятия аварии |
| Выживаемость при повышенном входном напряжении | 440 В AC в течение 48 часов для исполнения I |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура корпуса | от -40 до +90 °C |
| Максимальная температура корпуса | +90 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | от -40 до +80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, по 72 мин вдоль осей X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL8750 (тип HL), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13; BS EN/EN62384; EN 60335-1; GB19510.1; GB19510.14; EAC TP TC 004; J61347-1 (H29); J61347-2-13 (H29); KC61347-1; KC61347-2-13; IS15885 (часть 2/раздел 13) для типа I; NOM-058-SCFI-2017, за исключением Blank type; IP67 approved |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС, помехоустойчивость | BS EN/EN61547; ESD, радиочастотное поле, EFT/Burst, Surge, кондуктивные помехи, магнитное поле, провалы и прерывания напряжения |
| ЭМС, излучение | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонические составляющие тока | BS EN/EN61000-3-2, GB17625.1 |
| Мигание напряжения | BS EN/EN61000-3-3 |
| Уровень испытаний ESD | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | Уровень 3 |
| EFT/Burst | Уровень 3 |
| Surge | 4 кВ линия-линию, 6 кВ линия-земля |
| Кондуктивные помехи | Уровень 3 |
| Магнитное поле | Уровень 4 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
| Гармонические искажения | <10% при нагрузке ≥50% для 115/230 В AC; при нагрузке ≥75% для 277 В AC |
Надёжность, масса и габариты
| Параметр | Значение |
| MTBF | 3404,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 276,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 140 × 63 × 32 мм |
| Масса | 0,58 кг |
| Упаковка | 24 шт.; 15 кг; 0,85 CUFT |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Для выбора режима и параметров работы необходимо руководствоваться разделом по способам управления светодиодным модулем.
- Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12 дюймов, нагруженной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулировку по линии и регулировку по нагрузке.
- При пониженном входном напряжении может потребоваться дерейтинг. Следует обращаться к разделу статических характеристик.
- Время установления измеряется при первом холодном включении. Повторные включения и выключения драйвера могут увеличивать это время.
- Защита от перенапряжения на входе предусмотрена только для серии I и для серии I без сертификатов UL/CSA.
- Драйвер рассматривается как компонент, работающий в составе конечного изделия; EMC-показатели зависят от полной системы, поэтому конечный производитель обязан повторно оценивать соответствие EMC для конечной сборки.
- Серия соответствует типичному сроку службы более 50 000 часов при температуре корпуса, особенно в контрольной точке tc или TMP, около 75 °C либо ниже.
- Для расчёта допустимого срока службы и условий эксплуатации следует применять информацию производителя по соответствующим методикам.
- Для моделей без вентилятора температурный дерейтинг на высоте более 2000 м составляет 3,5 °C на 1000 м, для моделей с вентилятором — 5 °C на 1000 м.
- Для соблюдения требований актуального регламента ErP светодиодный драйвер должен применяться после выключателя, не подключённого постоянно к сети.
- Перед применением следует учитывать указания по монтажу и обеспечению водозащиты согласно руководству пользователя.
- Для моделей для Американского региона может отсутствовать маркировка PSE/CCC/BIS/KC; необходимо уточнение у поставщика.
- Если требуется сертификат NOM для Мексики, необходимо обращаться к представителю производителя.
Характеристики по коду модели, подтверждённые документом
| Код | Смысл |
| XLG | Серия |
| 75 | Мощность 75 Вт |
| I | Индийская версия |
| L | Исполнение на 12/24 В или L/H |
| A | Регулировка тока встроенным потенциометром |
