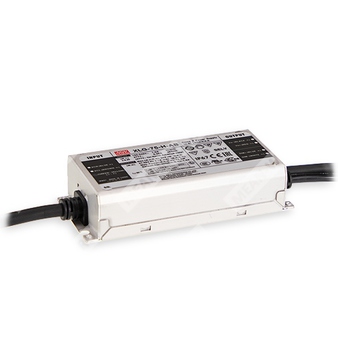

XLG-75I-L-AB - сетевой светодиодный драйвер 75 Вт с режимом постоянной мощности и диммированием 3-в-1.
XLG-75I-L-AB — это AC/DC светодиодный драйвер серии XLG-75 на 75 Вт, предназначенный для питания светодиодных светильников в режиме постоянной мощности с поддержкой диммирования 3-в-1. Модификация I относится к версии для Индии с защитой от перенапряжения на входе, L — к исполнению с низковольтным выходом, AB — к варианту с функцией диммирования и встроенной подстройкой выходного тока.
Расшифровка партномера
| Позиция | Обозначение | Смысл |
| Серия | XLG-75 | Серия светодиодных драйверов мощностью 75 Вт |
| Индекс версии | I | Версия для Индии; по запросу с защитой от входного перенапряжения |
| Выходная группа | L | Низковольтный вариант выходного напряжения |
| Функциональное исполнение | AB | Подстройка тока встроенным потенциометром + диммирование 3-в-1 |
Описание
Серия XLG-75 представляет собой светодиодные AC/DC драйверы с режимом постоянной мощности. Устройства работают в широком диапазоне входного напряжения 100–305 В AC и обеспечивают стабильное питание светодиодных нагрузок в различных сценариях, включая уличное и промышленное освещение. Для версии XLG-75I-L-AB реализованы функции диммирования, встроенная регулировка выходного тока и повышенная устойчивость к входному перенапряжению, что делает изделие пригодным для эксплуатации в условиях нестабильной питающей сети.
Корпус выполнен в металлическом исполнении с уровнем защиты IP67, что обеспечивает пригодность для наружной установки. Серия относится к источникам питания с бесшумной работой без вентилятора. При естественной конвекции допускается работа в широком диапазоне температур корпуса. Выход и цепи диммирования выполнены с гальванической изоляцией в соответствии с требованиями безопасности.
Особенности
- Широкий диапазон входного напряжения: 100–305 В AC, класс I.
- Режим постоянной мощности: полная мощность на уровне 70–100%.
- Металлический корпус с защитой IP67.
- Подходит для наружного применения.
- Источник питания класса 2, кроме исполнения L.
- Импульсная защита от перенапряжений: 6 кВ / 4 кВ.
- Функция диммирования 3-в-1: 0–10 В DC, ШИМ 10 В и сопротивление.
- Функция dim-to-off и изолированное управление диммированием.
- Версия для Индии с защитой от входного перенапряжения способна выдерживать 440 В AC в течение 48 часов.
- Наличие защит: от перенапряжения, короткого замыкания, перегрузки по току и перегрева.
- Соответствие требованиям EN 60335-1 для бытовых применений.
- Срок службы более 50 000 часов при заданной температуре корпуса.
Применения
- Освещение высотных зданий.
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Освещение для садоводства.
- Освещение складских и промышленных помещений.
- Питание светодиодных систем с управлением яркостью.
- Применения, требующие повышенной устойчивости к внешней среде.
Электрические параметры
| Параметр | Значение |
| Номинальная мощность | 75 Вт |
| Режим работы | Постоянная мощность |
| Входное напряжение | 100–305 В AC, 142–431 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| КПД тип. | До 91% |
| Потребляемый ток AC тип. | 1,0 А / 115 В AC; 0,45 А / 230 В AC; 0,38 А / 277 В AC |
| Пусковой ток тип. | 50 А, длительность 300 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки | < 0,75 мА / 277 В AC |
| Суммарные гармонические искажения | < 10% при нагрузке ≥50% для 115/230 В AC; < 10% при нагрузке ≥75% для 277 В AC |
| Потребление без нагрузки | < 0,5 Вт для стандартного исполнения |
| Защита от перенапряжения по входу | 320–370 В AC, отключение выходного напряжения с автоматическим восстановлением |
Выходные параметры
| Параметр | Значение |
| Номинальный выходной ток | 700 мА |
| Номинальная выходная мощность | 74,9 Вт |
| Диапазон полного уровня мощности по току | 350–1050 мА |
| Диапазон регулировки тока | 350–1050 мА |
| Диапазон напряжения выхода | 53–107 В |
| Вольт-амперная характеристика при номинале | 115 В |
| Пульсации тока | 3,0% от номинального тока |
| Допуск по току | ±5% |
| Время установки | 500 мс при 230 В AC; 1200 мс при 115 В AC |
| Режим постоянного тока | Диапазон: 350–1050 мА |
| Открытое выходное напряжение, макс. | 115 В |
Защиты
| Параметр | Поведение |
| Перегрузка по току | Режим hiccup или ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup или ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения |
| Защита от входного перенапряжения | Для версии I: выдерживание 440 В AC в течение 48 часов |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура корпуса | -40…+90 °C |
| Максимальная температура корпуса | +90 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения | -40…+80 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
| Вибростойкость | 10–500 Гц, 5G, 12 мин./цикл, 72 мин. по осям X, Y, Z |
| Снижение параметров по высоте | Для безвентиляторных моделей: 3,5 °C/1000 м выше 2000 м |
ЭМС и безопасность
| Параметр | Значение |
| Изоляционное сопротивление | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Устойчивость к ЭМС-помехам | BS EN/EN 61547 |
| Электростатический разряд | Уровень 3, 8 кВ воздушный; уровень 2, 4 кВ контактный |
| Радиочастотное поле | Уровень 3 |
| Быстрые переходные процессы | Уровень 3 |
| Импульсные перенапряжения | 4 кВ линия-линию; 6 кВ линия-земля |
| Проводимые помехи | Уровень 3 |
| Магнитное поле | Уровень 4 |
| Провалы и перерывы напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
| Излучение | BS EN/EN 55015 (CISPR15), GB/T 17743 |
| Гармонические токи | BS EN/EN 61000-3-2, GB17625.1 |
| Колебания напряжения | BS EN/EN 61000-3-3 |
Наработка на отказ
| Параметр | Значение |
| MTBF | 3404,7 тыс. часов минимум по Telcordia SR-332 (Bellcore); 276,3 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Габаритные размеры и конструкция
| Параметр | Значение |
| Габариты | 140 × 63 × 32 мм (Д × Ш × В) |
| Монтажные размеры | 4 отверстия диаметром 4,5 мм |
| Рекомендованное направление монтажа | См. схему установки; установка на ровную поверхность |
| Материал корпуса | Металлический корпус |
| Степень защиты | IP67 |
Масса и упаковка
| Параметр | Значение |
| Масса | 0,58 кг |
| Упаковка | 24 шт. / 15 кг / 0,85 CUFT |
Подключение
| Цепь | Провод |
| Вход фаза | AC/L, коричневый |
| Вход нейтраль | AC/N, синий |
| Защитное заземление | FG, жёлто-зелёный |
| Выход «плюс» | V+, красный |
| Выход «минус» | V-, чёрный |
| Диммирование «плюс» | DIM+, фиолетовый |
| Диммирование «минус» | DIM-, розовый |
Примечания
| 1 | Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C. |
| 2 | См. раздел «Способы управления светодиодным модулем». |
| 3 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного соединения конденсаторов 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке. |
| 5 | При низком входном напряжении может потребоваться снижение нагрузки. См. раздел «Статическая характеристика». |
| 6 | Время установки измеряется при первом холодном пуске. Повторные включения/выключения могут увеличить время установки. |
| 7 | Защита от входного перенапряжения относится только к серии XLG-75I; для серии I отсутствует сертификат UL/CSA. |
| 8 | Устройство рассматривается как компонент, работающий в составе конечного оборудования; ЭМС необходимо подтверждать на уровне конечной установки. |
| 9 | Типичная наработка более 50 000 часов достигается при температуре корпуса в точке tc, особенно tc point (или TMP), около 75 °C и ниже. |
| 10 | Сведения о гарантии на сайте MEAN WELL не приводятся. |
| 11 | Снижение допустимой температуры при высоте более 2000 м: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором. |
| 12 | Продукты, поставляемые из регионов Америки, могут не иметь логотипов PSE/CCC/BIS/KC. |
| 13 | Для соответствия последним требованиям ErP источник питания допускается использовать только за выключателем, не подключённым постоянно к сети. |
| 14 | Перед применением следует ознакомиться с руководством по установке и правилами монтажа влагозащищённого исполнения. |
| 15 | При необходимости сертификата NOM требуется обращение к представителю MEAN WELL. |
Дополнительные сведения по исполнению XLG-75I-L-AB: в документе указано, что 12- и 24-вольтовые модели не выпускаются в типе AB; для партномера с индексом I применима версия для Индии с защитой от входного перенапряжения. Для данной серии предусмотрены режимы постоянного тока и постоянного напряжения в пределах рабочей области, однако для конкретного исполнения XLG-75I-L-AB приоритетны параметры низковольтной группы L и функция AB.
