XLN-25-12
Особенности

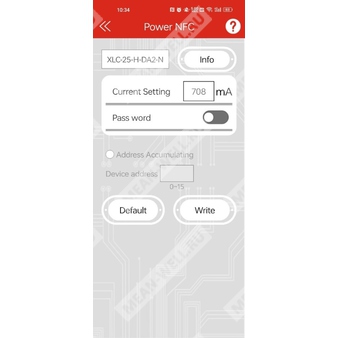

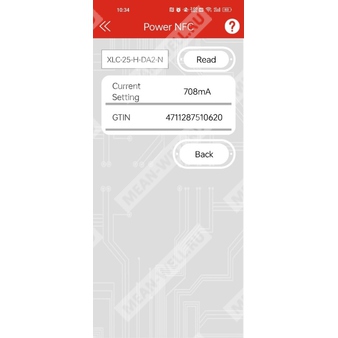

Режим выходной мощности с несколькими этапами, выбираемый с помощью NFC (тип H)
Режим выходного постоянного напряжения (12В/24В)
Пластиковый корпус с классом изоляции II и системой коррекции коэффициента мощности
Соответствует UL 8750 Класс 2 / Класс P – источник питания
Отсутствие мерцания, соответствует требованиям директивы CE ErP
Потребление мощности в режиме ожидания менее 0,5 Вт
Применение в аварийном освещении
Полная герметизация, степень защиты IP67
Минимальный уровень регулировки яркости 0,1% (DALI-2 DT6)
Функции диммирования: 3 в 1 (Dim-to-off)
DALI-2 + диммирование с помощью кнопки
Применение
Встраиваемое освещение
Потолочные светильники
Панельные светильники
Коммерческое освещение
Декоративное освещение
Светодиодные ленты
DALI-цифровое освещение
Описание

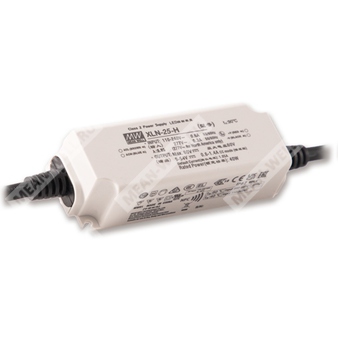

Серия XLN-25 – это источник питания мощностью 25 Вт с выходом постоянной мощности и постоянного напряжения для светодиодов. Может работать от 100~305В AC и обеспечивать выходной ток в диапазоне от 300 мА до 1050 мА, выбираемый через NFC. Благодаря КПД до 88%, устройство способно работать при температуре корпуса от -25℃ до 85℃ при свободной воздушной конвекции. XLN-25 разрабатывался согласно самым новым стандартам безопасности и поддерживает диммирование 3 в 1 и DALI-2. Также регулировка яркости возможно при помощи кнопки, что обеспечивает большую гибкость применения в светодиодных системах освещения.
Cпецификация
Модель: XLN-25-12
Выходные параметры
Номинальное напряжение: 12В
Номинальный ток: 2.1А
Номинальная мощность: 25.2Вт
Пульсации и шум (макс.): 120мВ п-п
Допустимое отклонение напряжения: ±4.0%
Нестабильность по входному напряжению: ±0.5%
Нестабильность по нагрузке: ±2.0%
Время готовности, время нарастания: 500мс, 100мс/230В AC, 1000мс, 100мс/115В AC
Диапазон напряжения: 13~16В
Входные параметры
Диапазон входного напряжения: 100~305В AC / 141~400В DC
Диапазон частоты: 47~63Гц
Потребляемый ток AC: 0.35А / 115В AC, 0.18А / 230В AC, 0.15А / 277В AC
Пусковой ток: Холодный старт 10А (ширина импульса 100мкс, измерено при 50% Ipeak) при 230В AC; стандарт NEMA 410
Макс. количество БП на автомате 16А: 71 шт. (автомат типа B или типа C) при 230В AC
Потери тока на утечку: менее 0.75мА / 277В AC
Коэффициент мощности: PF≥0.97/115В AC, PF≥0.95/230В AC, PF≥0.92/277В AC при полной нагрузке
Суммарные гармонические искажения: THD<10% (при нагрузке ≥50%/230В AC; ≥75%/277В AC), THD<15% (при нагрузке ≥50%/115В AC)
КПД: 86%
Защита
Перегрузка по выходной мощности: 105~220% номинальной выходной мощности; режим прерывистого ограничения нагрузки, автоматическое восстановление после устранения неисправности
Короткое замыкание: Отключение и блокировка выходного напряжения, для восстановления необходимо повторное включение питания
Перегрев: Режим прерывистого ограничения нагрузки, автоматическое восстановление после устранения неисправности
Перенапряжение: 13~16В; отключение выходного напряжения, автоматическое восстановление после устранения неисправности
Эксплуатационные параметры/Окружающая среда
Температура эксплуатации корпуса: Tcase = -25 ~ 85℃
Максимальная температура корпуса: Tcase = 85℃
Рабочая влажность: 20~90% RH, неконденсирующаяся
Температура и влажность при хранении: -40 ~ +80℃, 10 ~ 95% RH
Температурный коэффициент: ±0,03%/℃ (0~50℃)
Вибрация: 10~500Гц, 2G, 10 мин./1 цикл, по 60 мин. вдоль осей X, Y, Z
Безопасность и ЭМС
Стандарты безопасности: ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (EL) приложение J — подходит для аварийных установок (DC-вход 176-280В DC); BS EN/EN62384 независимый, BIS IS15885 (Часть2/Раздел13), GB19510.14, GB19510.1, EAC ТР ТС 004; UL 8750 (Тип HL и Класс P); CSA C22.2 № 250.13-12, AS/NZS 61347-1, AS/NZS 61347-2-13
Испытательное напряжение: Вход ― выход: 3,75 кВ AC
Сопротивление изоляции: Вход ― выход: >100МОм / 500В DC / 25℃ / 70% RH
ЭМС. Излучение: BS EN/EN55015 (CISPR15), GB/T 17743
ЭМС. Кондуктивность: BS EN/EN55015 (CISPR15), GB/T 17743
Гармонические токи: BS EN/EN61000-3-2, GB17625.1 (Класс C при нагрузке ≥50%)
Мерцание напряжения: BS EN/EN61000-3-3
Устойчивость к электромагнитным воздействиям: BS EN/EN61547
Статический разряд (ESD): BS EN/EN61000-4-2 (уровень 3, 8кВ воздух; уровень 2, 4кВ контакт)
Излучаемые помехи: BS EN/EN61000-4-3 (уровень 2)
Импульсные помехи: BS EN/EN61000-4-4 (уровень 2)
Переходные процессы/Скачки напряжения: BS EN/EN61000-4-5 (уровень 3, 1кВ между линиями)
Кондуктивные помехи: BS EN/EN61000-4-6 (уровень 2)
Магнитные поля: BS EN/EN61000-4-8 (уровень 2)
Провалы и прерывания напряжения: BS EN/EN61000-4-11 (70% остаточного напряжения на 10 периодов, 0% на 0,5 периода)
Прочее
Степень пульсаций (фликер): PstLM ≤ 1, SVM ≤ 0,4
Среднее время наработки на отказ (MTBF): 3949,8 тыс. часов (Telcordia SR-332, 25℃); 338,5 тыс. часов (MIL-HDBK-217F, 25℃)
Размеры: 114×44×32 мм (Д×Ш×В)
Упаковка: 320 г; 40 шт. / 13,5 кг / 0,95 куб. фута
Примечания
1. Все параметры, кроме особо оговоренных, измеряются при входном напряжении 230В AC, номинальной нагрузке и температуре окружающей среды 25℃.
2. Могут потребоваться меры по снижению мощности при низких напряжениях питания. Подробнее см. в разделе “Статическая характеристика”.
3. Пульсации и шум измеряются с полосой пропускания 20 МГц, с помощью соединения скрученой пары проводов длиной 12” с параллельными конденсаторами 0,1мкФ и 47мкФ на конце.
4. Допуск: включает начальную погрешность, нестабильность по входному напряжению и нестабильность по нагрузке.
5. Длительность времени готовности измеряется при первом холодном запуске. При последующем включении/выключении время готовности может увеличиваться.
6. Фликер измеряется при полной нагрузке и использовании светового источника, предоставленного компанией MEAN WELL.
7. Для соответствия последним требованиям директивы ErP по светильникам, данный драйвер может использоваться только за выключателем, не имея постоянного подключения к сети.
8. Драйвер рассматривается как компонент, используемый в составе конечного оборудования. Так как ЭМС зависит от всей системы, производитель конечного устройства должен повторно подтвердить соответствие директиве ЭМС уже на полностью собранной продукции.
9. При работе на высоте более 2000 м необходима дополнительная корректировка температуры: -3.5℃/1000 м для моделей без вентилятора, -5℃/1000 м для моделей с вентилятором.
10. Серия соответствует сроку службы более 50 000 часов при температуре корпуса, особенно в точке tc (или TMP, согласно DLC), не превышающей 70℃.
11. Продукция, поставляемая для регионов Америки, может не иметь логотипов CCC/PSE/BIS/KC. Пожалуйста, уточняйте у официального представителя MEAN WELL.
12. Для получения дополнительной информации обращайтесь к представителям MEAN WELL.
13. Продукция, произведённая в Китае, может не иметь логотипа BIS, пожалуйста, уточните информацию у официального представителя MEAN WELL.
