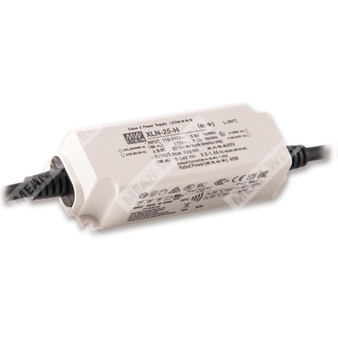

XLN-25-24 - светодиодный драйвер на 25 Вт с выходом 24 В для питания светодиодных нагрузок.
Расшифровка партномера
| Элемент партномера |
Расшифровка |
| XLN |
Серия светодиодных драйверов Mean Well XLN |
| 25 |
Номинальная мощность 25 Вт |
| 24 |
Номинальное выходное напряжение 24 В |
Назначение и особенности
XLN-25-24 представляет собой источник питания для светодиодных систем мощностью 25 Вт с режимом постоянного напряжения 24 В. Изделие относится к серии XLN-25, предназначено для применения в осветительных установках, где требуется стабильное напряжение питания светодиодных модулей и полос. Конструкция выполнена в полностью герметизированном корпусе с классом защиты IP67 и классом II по электробезопасности.
По данным документа серия XLN-25 поддерживает универсальный вход переменного тока 100–305 В и может работать также от постоянного входа 141–400 В. Для варианта XLN-25-24 выходной ток составляет 1,05 А при номинальном выходном напряжении 24 В, а выходное напряжение регулируется в диапазоне 26–32 В согласно таблице спецификаций. В тексте документа для 24-вольтовой версии также указана пульсация и шум 240 мВп-п и эффективность 88%.
Сведения о серии
- Константное выходное напряжение 24 В.
- Мощность 25 Вт.
- Пластиковый корпус с классом II и PFC.
- Герметизация IP67.
- Поддержка flicker free, соответствие требованиям CE ERP.
- Мощность в дежурном режиме менее 0,5 Вт.
- Предназначен для аварийного освещения.
- Подходит для recessed light, down light, panel light, коммерческого, декоративного и линейного светодиодного освещения, а также DALI-освещения.
Выходные параметры
| Параметр |
Значение |
| Модель |
XLN-25-24 |
| Номинальное напряжение |
24 В |
| Номинальный ток |
1,05 А |
| Номинальная мощность |
25,2 Вт |
| Пульсации и шум |
240 мВп-п |
| Допуск по напряжению |
±4,0% |
| Регулирование по линии |
±0,5% |
| Регулирование по нагрузке |
±2,0% |
| Диапазон выходного напряжения |
26–32 В |
| КПД типовой |
88% |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
100–305 В AC, 141–400 В DC |
| Диапазон частоты |
47–63 Гц |
| Потребляемый ток |
0,35 А при 115 В AC; 0,18 А при 230 В AC; 0,15 А при 277 В AC |
| Коэффициент мощности |
PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC при полной нагрузке |
| Пусковой ток |
10 А, длительность 100 мкс, измерение на уровне 50% Ipeak при 230 В AC, по NEMA 410 |
| Максимум устройств на автомат 16 А |
71 шт. для автомата типа B; 71 шт. для автомата типа C при 230 В AC |
| Ток утечки |
<0,75 мА при 277 В AC |
Режимы и функции управления
| Параметр |
Значение |
| Тип |
Константное напряжение 24 В |
| Функции диммирования |
3 в 1: 0–10 В DC, 10 В PWM, сопротивление |
| Сигнальный ток диммирования |
100 мкА тип. |
| Минимальный уровень диммирования |
Около 8% |
| Отключение выхода при минимуме |
Возможен спад до 0% при 0 кОм или 0 В DC, либо при 10 В PWM с 0% заполнением |
| Поставляемый уровень по умолчанию |
100% |
| PUSH-диммирование |
Поддерживается для версии B |
| DALI-2 |
Поддерживается для версии DA2 |
| Особенность выходного тока |
Для H-типа ток выбирается через NFC, но для XLN-25-24 в документе указано фиксированное напряжение 24 В без NFC-функции и диммирования |
Параметры защиты
| Параметр |
Значение |
| Перегрузка |
105–220% от номинальной выходной мощности |
| Короткое замыкание |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
13–16 В |
| Перегрев |
Отключение выхода, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
Tcase: −25…+85 °C |
| Максимальная температура корпуса |
85 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура хранения и влажность |
−40…+80 °C, 10–95% RH |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Вибрация |
10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции |
I/P–O/P: 3,75 кВ AC |
| Сопротивление изоляции |
>100 МОм при 500 В DC, 25 °C, 70% RH |
ЭМС
| Параметр |
Значение |
| Проводимые помехи |
BS EN/EN55015 (CISPR15), GB/T 17743 |
| Излучаемые помехи |
BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонический ток |
BS EN/EN61000-3-2, GB17625.1, класс C при нагрузке ≥50% |
| Пульсация светового потока |
BS EN/EN61000-3-3 |
| Помехоустойчивость по ЭМС |
BS EN/EN61547 |
| ESD |
Уровень 3, 8 кВ воздушный разряд; уровень 2, 4 кВ контактный разряд |
| Радиочастотное излучаемое воздействие |
Уровень 2 |
| EFT/Burst |
Уровень 2 |
| Surge |
Уровень 3, 1 кВ линия-линия |
| Проводимые помехи |
Уровень 2 |
| Магнитное поле |
Уровень 2 |
| Провалы и прерывания напряжения |
70% остаточного напряжения в течение 10 периодов, 0% остаточного напряжения в течение 0,5 периода |
Светотехнические показатели
| Параметр |
Значение |
| Мерцание |
PstLM ≤ 1, SVM ≤ 0,4 |
| Коэффициент гармонических искажений |
THD <10% при нагрузке ≥50% для 230 В AC; THD <10% при нагрузке ≥75% для 277 В AC; THD <15% при нагрузке ≥50% для 115 В AC |
Масса, размеры и наработка
| Параметр |
Значение |
| Габаритные размеры |
114 × 44 × 32 мм |
| Масса |
320 г |
| Упаковка |
40 шт./13,5 кг/0,95 куб.фута |
| MTBF |
3949,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 338,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- При пониженном входном напряжении может потребоваться дерейтинг; см. раздел статических характеристик.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного подключения 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, стабилизацию по линии и по нагрузке.
- Время запуска измеряется при первом холодном пуске; частые включения и выключения могут увеличить его.
- Для версии DA2 время запуска следует проверять с DALI-контроллером, поддерживающим функцию DALI power on; иначе время старта может превышать 0,5 с.
- Эффективность для H-типа измерена при 500 мА/50 В через NFC.
- Потребляемая мощность в режиме ожидания измеряется при 230 В AC.
- Мерцание измерено при полной нагрузке с источником света, предоставленным Mean Well.
- Драйвер является компонентом конечного оборудования; после монтажа ЭМС должна быть повторно подтверждена на уровне готового изделия.
- Для высот более 2000 м применяется температурный дерейтинг 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- Срок службы серии превышает 50 000 часов при Tcase, особенно в точке tc или TMP, около 70 °C или ниже.
- Для соответствия актуальным требованиям ErP драйвер должен использоваться через выключатель и не быть постоянно подключенным к сети.
- Изделия, поставляемые из Китая, могут не иметь логотипа BIS; для уточнения следует обращаться в отдел продаж Mean Well.
Дополнительная информация по серии XLN-25-24
Для версии 24 В документ указывает фиксированное выходное напряжение без NFC-функции и без диммирования. В таблице спецификаций именно модель XLN-25-24 приведена как 25-ваттный драйвер постоянного напряжения с выходом 24 В и током 1,05 А. В составе серии также предусмотрена другая модификация на 12 В и отдельные варианты H-типа, B-типа и DA2-типа, однако партномер XLN-25-24 относится к 24-вольтовой версии постоянного напряжения.
