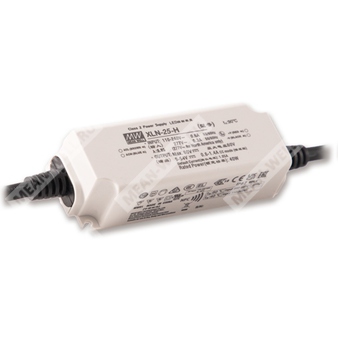

XLN-25-H-DA2
Особенности
Режим работы с постоянной мощностью на выходе с возможностью выбора ступени через NFC (тип H)
Режим с постоянным напряжением на выходе (12В/24В)
Пластиковый корпус с классом изоляции II и коррекцией коэффициента мощности
Соответствует стандарту UL 8750, класс 2 / источник питания класса P
Без мерцания, соответствует директиве CE ErP
Потребляемая мощность в режиме ожидания менее 0.5 Вт
Подходит для систем аварийного освещения (EL)
Полная герметизация, степень защиты IP67
Минимальный уровень диммирования 0,1% (DALI-2 DT6)
Функции диммирования: диммирование 3-в-1 (Dim-to-off)
DALI-2 + диммирование с помощью кнопки
Применение
Встраиваемый светильник
Потолочный светильник
Панельный светильник
Коммерческое освещение
Декоративное освещение
Светодиодная лента
DALI цифровое освещение
Описание
Серия XLN-25 — это серия источников питания на 25 Вт с режимом постоянной мощности и режимом постоянного напряжения на выходе для светодиодов. Может работать в диапазоне входных напряжений 100~305В AC и обеспечивать выходной ток от 300 мА до 1050 мА, который выбирается с помощью NFC. Благодаря высокому КПД до 88%, устройство способно работать при температуре корпуса от -25℃ до +85℃ при естественном охлаждении. Серия XLN-25 соответствует современным требованиям безопасности, поддерживает диммирование 3-в-1 и DALI-2. Яркость может также регулироваться кнопкой, что обеспечивает дополнительную гибкость для использования в LED-освещении.
Cпецификация
Модель: XLN-25-H-DA2
Выходные параметры
Открытое выходное напряжение: 60В
Заводской ток по умолчанию: 700 мА
Диапазон регулировки выходного тока (через NFC): 0,3~1,05A
Диапазон постоянного тока: 9~54В
Номинальная мощность: 25Вт
Пульсации тока: ±5%
Точность установки тока: ±5%
Диапазон диммирования: 0~100%
Время включения/нарастания: 500 мс, 100 мс/230В AC; 1000 мс, 100 мс/115В AC
Входные параметры
Диапазон входного напряжения: 100~305В AC, 141~400В DC
Частота: 47~63Гц
Коэффициент мощности: PF≥0,97 при 115В AC, PF≥0,95 при 230В AC, PF≥0,92 при 277В AC (при полной нагрузке)
Полный гармонический коэффициент искажения: THD <10% (при нагрузке ≥50%/230В AC; при нагрузке ≥75%/277В AC), THD <15% (при нагрузке ≥50%/115В AC)
КПД: 88%
Потребляемый ток AC: 0,35А / 115В AC; 0,18А / 230В AC; 0,15А / 277В AC
Пусковой ток: стартовый ток 10А (ширина импульса 100 мкс, измерение при 50% Iпик) при 230В AC; по стандарту NEMA 410
Максимальное количество блоков питания на автомат 16А: 71 шт. (автомат типа B и C) при 230В AC
Потребляемая мощность в режиме ожидания: менее 0,5Вт (при отключённом диммировании)
Параметры защиты
Защита от короткого замыкания: Для типов Blank и B — понижение уровня выхода до минимального. Восстанавливается автоматически после устранения неисправности.
DA2 — Ступень 1: понижение до 75% нагрузки; Ступень 2: понижение до 50% нагрузки. Восстанавливается автоматически после устранения неисправности.
Защита от перенапряжения: Отключение выходного напряжения, автоматическое восстановление после устранения неисправности.
Экологические параметры
Максимальная температура корпуса (Tcase): 85℃
Рабочая температура: Tcase = -25~85℃ (см. раздел "Нагрузка на выходе в зависимости от температуры")
Рабочая влажность: 20~90% относительной влажности, без конденсации
Температура и влажность при хранении: -40~+80℃, 10~95% относительной влажности
Температурный коэффициент: ±0,03%/℃ (0~50℃)
Вибрация: 10~500Гц, 2G, по 10 минут/1 цикл, испытание в течение 60 минут по каждой оси X, Y, Z
Надежность и стандарты
Среднее время наработки на отказ (MTBF): 3949,8 тыс. часов по Telcordia SR-332 (Bellcore) ; 338,5 тыс. часов по MIL-HDBK-217F (25℃)
Размеры: 114*44*32 мм (Д*Ш*В)
Вес/упаковка: 320 г; 40 шт./13,5 кг/0,95 куб.фута
Стандарты безопасности: ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (EL), приложение J (подходит для аварийных установок, DC вход 176-280В DC); BS EN/EN62384 отдельное исполнение, BIS IS15885 (Part2/Sec13), GB19510.14, GB19510.1, EAC TP TC 004; UL 8750 (тип HL и класс P); CSA C22.2 No. 250.13-12, AS/NZS 61347-1, AS/NZS 61347-2-13
Соответствие стандарту DALI: IEC62386-101,102,207
Испытательное напряжение: Вход-выход: 3,75КВ AC
Сопротивление изоляции: Вход-выход: >100 МОм / 500В DC / 25℃ / 70% RH
ЭМС
Параметры:
Проводимые помехи: BS EN/EN55015 (CISPR15), GB/T 17743
Излучаемые помехи: BS EN/EN55015 (CISPR15), GB/T 17743
Гармонические составляющие: BS EN/EN61000-3-2, GB17625.1, класс C (при нагрузке ≥50%)
Мерцания напряжения: BS EN/EN61000-3-3
Устойчивость к ЭМС
Параметры:
ESD: BS EN/EN61000-4-2, уровень 3, 8кВ воздух; уровень 2, 4кВ контакт
Излучаемые помехи: BS EN/EN61000-4-3, уровень 2
Электрические быстрые переходные процессы/импульсные помехи: BS EN/EN61000-4-4, уровень 2
Импульсные перенапряжения: BS EN/EN61000-4-5, уровень 3, 1кВ линия-линия
Проводимые помехи: BS EN/EN61000-4-6, уровень 2
Магнитное поле: BS EN/EN61000-4-8, уровень 2
Провалы и прерывания напряжения: BS EN/EN61000-4-11, 70% остаточного напряжения в течение 10 периодов, 0% остаточного напряжения в течение 0,5 периода
Примечания
1. Все параметры, если не указано иное, измерены при входном напряжении 230В AC, номинальном токе и температуре окружающей среды 25℃.
2. При отсутствии нагрузки срабатывает защита — режим "hiccup".
3. См. раздел «Методы управления светодиодными модулями драйвера».
4. При низком входном напряжении нагрузку необходимо снижать. Для подробностей см. раздел «Статическая характеристика».
5. Время включения измеряется при первом холодном запуске. При последующих включениях время может увеличиваться.
6. На основании IEC 62386-101/102 требуется проверять время запуска с DALI-контроллером, который поддерживает DALI функцию включения питания, иначе время запуска будет больше 0,5 секунды.
7. КПД измерен при 500 мА/50В с помощью NFC.
8. Потребляемая мощность в режиме ожидания измеряется при 230В AC.
9. Мерцание измерено при полной нагрузке с источником света MEAN WELL.
10. Источник питания рассматривается как компонент, работающий как часть устройства. Окончательные производители оборудования должны самостоятельно повторно квалифицировать устройство согласно директивам EMC для полной установки.
11. При высоте установки более 2000 м (6500 футов) требуется понижение допустимой температуры корпуса на 3,5℃/1000м для моделей без вентилятора и на 5℃/1000м для моделей с вентилятором.
12. Данная серия соответствует типичному сроку службы более 50 000 часов работы при температуре корпуса, в частности, точки tc (или TMP, согласно DLC), около 70℃ или ниже.
13. Продукция, произведённая в Китае, может не иметь логотипа BIS, уточняйте информацию у официальных представителей MEAN WELL.
14. Для выполнения последних требований директивы ErP для осветительных приборов данный драйвер может быть использован только после выключателя и не может быть постоянно подключен к электросети.
15. Продукция, произведённая в регионах Америки, может не иметь логотипов CCC/PSE/BIS/KCC. Уточняйте информацию у официальных представителей MEAN WELL.
16. Для получения дополнительной информации обращайтесь к представителям MEAN WELL.
