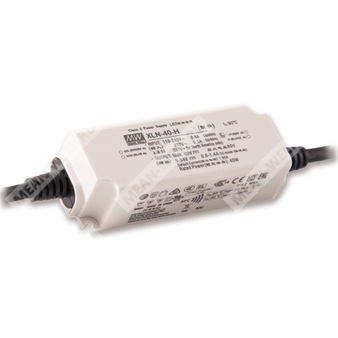

XLN-40-12 - светодиодный драйвер 40 Вт с постоянным напряжением 12 В для систем светодиодного питания.
Назначение и общая характеристика
XLN-40-12 — это импульсный светодиодный драйвер мощностью 40 Вт с режимом постоянного напряжения 12 В. Изделие предназначено для питания светодиодных нагрузок и светотехнических узлов, требующих стабилизированного выходного напряжения. Устройство работает от сетевого входа переменного и постоянного тока, имеет высокую эффективность, малое потребление в режиме ожидания, соответствует требованиям по электромагнитной совместимости и выполнено в полностью герметизированном исполнении с классом защиты IP67.
Расшифровка партномера
| Позиция в обозначении |
Расшифровка |
| XLN |
Серия светодиодных драйверов XLN |
| 40 |
Номинальная мощность 40 Вт |
| 12 |
Выходное напряжение 12 В постоянного напряжения |
Особенности
- Выход с постоянным напряжением 12 В.
- Номинальная мощность 40 Вт.
- Универсальный вход 100–305 В переменного тока и 141–400 В постоянного тока.
- Высокий КПД: типовое значение 86%.
- Корпус из пластика, класс II.
- Полная герметизация, степень защиты IP67.
- Совместимость с требованиями UL 8750 Class 2 / Class P.
- Отсутствие заметного мерцания, соответствие директиве CE по ErP.
- Потребление в режиме ожидания менее 0,5 Вт.
- Подходит для аварийного освещения.
Области применения
- Встраиваемое освещение.
- Светильники downlight.
- Панельные светильники.
- Коммерческое освещение.
- Декоративное освещение.
- Светодиодные ленты.
- DALI-цифровое освещение.
Описание
Серия XLN-40 представляет собой 40-ваттный светодиодный источник питания с режимами постоянной мощности и постоянного напряжения. Для модификации XLN-40-12 реализован фиксированный выход 12 В, без функций NFC и диммирования. Источник рассчитан на работу от сети 100–305 В AC или 141–400 В DC, что обеспечивает широкую применимость в системах освещения. Конструкция ориентирована на промышленное и профессиональное применение, в том числе в светильниках, где требуется стабильное низковольтное питание 12 В.
Таблица выходных параметров
| Параметр |
Значение |
| Модель |
XLN-40-12 |
| Номинальное выходное напряжение |
12 В |
| Номинальный выходной ток |
3,4 А |
| Номинальная выходная мощность |
40,8 Вт |
| Диапазон выходного напряжения |
13–16 В |
| Пульсации и шум |
120 мВ п-п |
| Допуск по напряжению |
±4,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±2% |
| КПД типовой |
86% |
Таблица входных параметров
| Параметр |
Значение |
| Диапазон входного напряжения |
100–305 В AC / 141–400 В DC |
| Диапазон частоты сети |
47–63 Гц |
| Коэффициент мощности |
PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Потребляемый ток |
0,5 А / 115 В AC; 0,25 А / 230 В AC; 0,2 А / 277 В AC |
| Пусковой ток |
Холодный пуск 10 А, длительность 100 мкс, при 50% Ipeak, при 230 В AC; по NEMA 410 |
| Ток утечки |
< 0,75 мА / 277 В AC |
Таблица эксплуатационных и защитных параметров
| Параметр |
Значение |
| Перегрузка |
105–220% от номинальной выходной мощности |
| Режим защиты при перегрузке |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
13–16 В |
| Перегрев |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Таблица условий эксплуатации
| Параметр |
Значение |
| Рабочая температура |
от -25 до +90 °C по температуре корпуса Tcase |
| Максимальная температура корпуса |
Tcase = 90 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура и влажность хранения |
от -40 до +80 °C, 10–95% RH |
| Температурный коэффициент |
±0,03%/°C (0–50 °C) |
| Вибрация |
10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Таблица показателей надежности и механики
| Параметр |
Значение |
| MTBF |
3935,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 342,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
114 × 44 × 32 мм (Д × Ш × В) |
| Масса |
308 г |
| Упаковка |
40 шт.; 13,32 кг; 0,95 CUFT |
Таблица требований по безопасности и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (EL) appendix J; BS EN/EN62384; BIS IS15885 (Part2/Sec13); GB19510.14; GB19510.1; EAC TP TC 004; UL8750 (Type HL и Class P); CSA C22.2 No. 250.13-12; проектирование по AS/NZS 61347-1, AS/NZS 61347-2-13 |
| Испытательное напряжение |
I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции |
I/P-O/P: более 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС |
BS EN/EN55015 (CISPR15), GB/T 17743; BS EN/EN61000-3-2, GB17625.1; BS EN/EN61000-3-3 |
| Помехоустойчивость ЭМС |
BS EN/EN61547; ESD: уровень 3, 8 кВ воздух, уровень 2, 4 кВ контакт; радиополе: уровень 2; EFT/Burst: уровень 2; Surge: уровень 3, 1 кВ линия-линия; Conducted: уровень 2; Magnetic Field: уровень 2; Dips and Interruptions: 70% остаточного напряжения на 10 периодов, 0% на 0,5 периода |
| Гармонические искажения |
THD < 10% при нагрузке ≥50% / 230 В AC; THD < 15% при нагрузке ≥50% / 115 В AC; при нагрузке ≥75% / 277 В AC |
| Мерцание |
PstLM ≤ 1, SVM ≤ 0,4 |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение выходной мощности; см. раздел статических характеристик.
- Пульсации и шум измеряются в полосе 20 МГц с использованием пары проводов длиной 12 дюймов, оконцованной параллельным соединением 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, линейную стабилизацию и стабилизацию по нагрузке.
- Время установления измеряется при первом холодном пуске; повторные включения и выключения могут увеличить это время.
- Для соответствия последней редакции ErP данный драйвер допускается применять только за выключателем, без постоянного подключения к сети.
- Данное изделие рассматривается как компонент конечного оборудования; при интеграции в систему EMC-характеристики должны быть перепроверены на уровне конечного изделия.
- Для высоты более 2000 м требуется снижение температуры окружающей среды на 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
- Типовой ресурс более 50 000 часов достигается при Tcase, особенно в контрольной точке tc или TMP, около 75 °C или ниже.
- RCM применяется на добровольной основе. Независимое светодиодное управляющее устройство без классификации IC не подходит для жилых помещений.
- Изделия, поставляемые из регионов Америки, могут не иметь знаков CCC/PSE/BIS/KC; для уточнения следует обращаться в MEAN WELL.
- Для получения дополнительной информации следует обращаться в MEAN WELL.
- Изделия, поставляемые из Китая, могут не иметь знака BIS; для уточнения следует обращаться в MEAN WELL.
