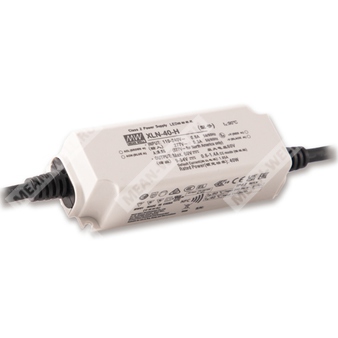

XLN-40-24
XLN-40-24 — 40-ваттный источник питания для светодиодов с выходом 24 В и промышленным диапазоном входных напряжений.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| XLN | Серия светодиодных драйверов MEAN WELL XLN |
| 40 | Номинальная мощность 40 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Краткое назначение
XLN-40-24 — это импульсный светодиодный драйвер постоянного напряжения 24 В, предназначенный для питания LED-нагрузок мощностью до 40,8 Вт.
Особенности
- Выход постоянного напряжения 24 В.
- Широкий диапазон входного напряжения 100–305 В переменного тока и 141–400 В постоянного тока.
- Высокий КПД, типично 88%.
- Коэффициент мощности: не менее 0,97 при 115 В AC, не менее 0,95 при 230 В AC, не менее 0,92 при 277 В AC при полной нагрузке.
- Низкие пульсации и шум: 240 мВ п-п.
- Полностью герметизированное исполнение со степенью защиты IP67.
- Корпус из пластика, класс II по электробезопасности.
- Бесфликерная работа, соответствует требованиям CE ErP.
- Режим ожидания менее 0,5 Вт.
- Поддержка аварийного освещения.
- Соответствие требованиям UL 8750 Class 2 / Class P.
Области применения
- Встраиваемые светильники.
- Даунлайты.
- Панельные светильники.
- Коммерческое освещение.
- Декоративное освещение.
- Светодиодные ленты.
- DALI-цифровое освещение.
Описание
XLN-40-24 относится к серии XLN-40 — светодиодным драйверам мощностью 40 Вт с постоянным выходным напряжением. Модель предназначена для питания светодиодных систем с номиналом 24 В и рассчитана на работу от сетей 100–305 В AC либо от источников 141–400 В DC. Устройство выполнено в герметичном корпусе, обладает высокой энергоэффективностью, низким уровнем пульсаций и подходит для профессиональных систем освещения, где требуется стабильное 24-вольтовое питание.
Для данной модификации выходное напряжение фиксировано, без NFC-настройки выходного тока и без функций диммирования. Это независимый тип драйвера, ориентированный на постоянное напряжение 24 В.
Основные параметры
| Параметр | Значение |
| Серия | XLN-40 |
| Модель | XLN-40-24 |
| Тип выхода | Постоянное напряжение |
| Номинальное выходное напряжение | 24 В |
| Номинальная мощность | 40,8 Вт |
| Номинальный выходной ток | 1,7 А |
| Диапазон выходного напряжения | 26–32 В |
| Пульсации и шум | 240 мВ п-п |
| Допуск по напряжению | ±4,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±2% |
| КПД, тип. | 88% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 100–305 В AC; 141–400 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC при полной нагрузке |
| Потребляемый ток AC, тип. | 0,5 А / 115 В AC; 0,25 А / 230 В AC; 0,2 А / 277 В AC |
| Пусковой ток, тип. | Холодный пуск 10 А, длительность 100 мкс, измерение при 50% Ipeak, 230 В AC; по NEMA 410 |
| Максимальное число источников питания на автомат 16 А | 51 шт. для автомата типа B / 51 шт. для автомата типа C при 230 В AC |
| Ток утечки | <0,75 мА / 277 В AC |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 1,7 А |
| Диапазон регулирования напряжения | 26–32 В |
| Номинальная выходная мощность | 40,8 Вт |
| Режим ограничения перегрузки | 105–220% от номинальной выходной мощности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Отключение выходного напряжения, автоматическое восстановление после устранения неисправности |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после устранения неисправности |
Электромагнитная совместимость
| Параметр | Норма / уровень |
| Проводимые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонические токи | BS EN/EN61000-3-2, GB17625.1; класс C при нагрузке ≥50% |
| Фликер напряжения | BS EN/EN61000-3-3 |
| Устойчивость к ЭСР | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 2 |
| Устойчивость к быстрым импульсным помехам | BS EN/EN61000-4-4, уровень 2 |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 3, 1 кВ линия-линия |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6, уровень 2 |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 2 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, 70% остаточного напряжения на 10 периодов, 0% остаточного напряжения на 0,5 периода |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | от -25 до +90 °C по температуре корпуса |
| Температура корпуса для полной нагрузки | Tcase = 90 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | от -40 до +80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
| Снижение характеристик по температуре окружающей среды | Нормируется по графику нагрузки от температуры |
| Снижение характеристик по входному напряжению | Требуется при пониженном входном напряжении |
Защита
| Функция защиты | Режим работы |
| Перегрузка | 105–220% от номинальной выходной мощности, режим hiccup с автоматическим восстановлением |
| Короткое замыкание | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения, восстановление после устранения неисправности |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Безопасность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P–O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P–O/P: более 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, BIS IS15885 (Part2/Sec13), GB19510.14, GB19510.1, EAC TP TC 004, UL8750 (Type HL and Class P), CSA C22.2 No. 250.13-12 |
| Применимость для аварийного освещения | Да, при входном постоянном напряжении 176–280 В DC |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 3935,2 тыс. ч. минимум, Telcordia SR-332 (Bellcore); 342,9 тыс. ч. минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 114 × 44 × 32 мм |
| Масса | 308 г |
| Упаковка | 40 шт. / 13,32 кг / 0,95 куб. фута |
Примечания
1. Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
2. Может потребоваться снижение выходной мощности при низком входном напряжении. См. раздел «Статическая характеристика».
3. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ + 47 мкФ.
4. Допуск включает начальный допуск, стабилизацию по линии и по нагрузке.
5. Время запуска измеряется при первом холодном старте. Частые включения/выключения могут увеличить время запуска.
6. Для выполнения требований IEC 62386-101/102 по времени включения DALI время запуска следует измерять с контроллером DALI, поддерживающим функцию включения питания DALI; иначе стартовое время будет более 0,5 с.
7. Снижение характеристик по высоте: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м.
8. Для соблюдения требований последней директивы ErP для светильников драйвер должен использоваться только после выключателя и не должен быть постоянно подключен к сети.
9. Для корректной оценки EMC конечное изделие должно проходить повторную квалификацию после интеграции драйвера.
10. Для текущего выбора и дополнительных настроек обратитесь в отдел продаж MEAN WELL.
