XLN-40-H

Особенности

Режим вывода постоянной мощности с несколькими диапазонами, выбираемый посредством настройки NFC (H-тип)
Режим вывода постоянного напряжения (12В/24В)
Пластиковый корпус с классом изоляции II и коррекцией коэффициента мощности
Соответствие UL 8750 Класс 2 / Класс P
Отсутствие мерцания, соответствие директиве CE ErP
Потребление мощности в режиме ожидания <0.5 Вт
Подходит для аварийного освещения (EL)
Полностью герметизирован, степень защиты IP67
Минимальный уровень диммирования 0.1% (DALI-2 DT6)
Функции диммирования: 3 в 1 диммирование (Dim-to-off)
DALI-2 + управление диммированием кнопкой

Применение

Встраиваемое освещение
Даунлайты
Панельное освещение
Коммерческое освещение
Декоративное освещение
Светодиодные ленты
Цифровое освещение DALI

Описание

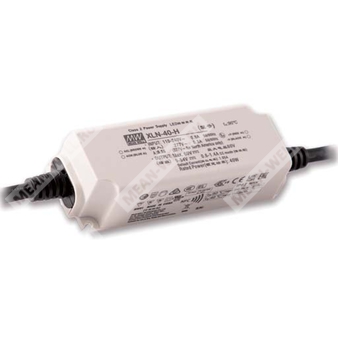

XLN-40 серии – это светодиодный драйвер мощностью 40 Вт с выходом постоянной мощности и постоянного напряжения. Может работать от сети 100~305 В AC и выдавать выходной ток в диапазоне от 600 мА до 1400 мА, выбираемый посредством настройки через NFC. Благодаря высокому КПД до 88% устройство может работать при температуре корпуса от -25℃ до 90℃ при естественном воздушном охлаждении. Серия XLN-40 разработана на основе актуальных требований безопасности и имеет поддержку технологий диммирования 3-в-1 и DALI-2. Яркость можно регулировать также кнопкой, что обеспечивает гибкость в различных LED-приложениях.

Cпецификация

Модель: XLN-40-H

Выходные параметры

Открытое напряжение (без нагрузки): 60В
Ток по умолчанию: 1050 мА
Диапазон рабочего тока (по NFC): 0.6–1.4А
Область постоянного тока: 9–54В
Номинальная мощность: 40 Вт
Пульсации тока: <4% (при полной нагрузке)
Точность установки тока: ±5%
Диапазон диммирования: 0–100%
Время готовности/нарастания выходного напряжения: 500 мс, 100 мс/230В AC, 1000 мс, 100 мс/115В AC

Входные параметры

Диапазон входного напряжения: 100 – 305В AC, 141 – 400В DC
Диапазон частоты: 47 ~ 63 Гц
Коэффициент мощности: PF ≥0.97/115В AC, PF ≥0.95/230В AC, PF ≥0.92/277В AC при полной нагрузке
Общее гармоническое искажение (THD): THD<10% (при нагрузке ≥50%/230В AC; при нагрузке ≥75%/277В AC), THD<15% (при нагрузке ≥50%/115В AC)
КПД (типовой): 88%
Потребляемый ток AC: 0.5А/115В AC, 0.25А/230В AC, 0.2А/277В AC
Пусковой ток: Холодный старт 10А (ширина импульса =100 мкс, измерено на 50% максимального тока) при 230В AC; согласно NEMA 410
Максимальное количество устройств на автомате 16А: 51 устройство (автомат типа B или типа C при 230В AC)
Пробойное напряжение: Вход-выход: 3.75 кВ AC
Сопротивление изоляции: Вход-выход: >100МОм / 500В DC / 25℃ / 70% RH
Потребление в режиме ожидания: <0.5Вт (диммирование выключено)

Защита

Короткое замыкание: Режим прерывистого ограничения нагрузки, автоматическое восстановление после устранения причины
Перегрев: Blank и B тип – понижение до минимального уровня выхода. Автоматическое восстановление после устранения причины
DA2 тип – стадия 1: понижение до 75% нагрузки; стадия 2: понижение до 50% нагрузки. Автоматическое восстановление

Эксплуатационные характеристики и стандарты

Рабочая температура: Tcase = -25 ~ 90℃ (см. «Нагрузка по выходу в зависимости от температуры»)
Рабочая влажность: 20 ~ 90% RH, без конденсации
Температура и влажность хранения: -40 ~ +80℃, 10 ~ 95% RH
Коэффициент температурного дрейфа: ±0.03%/℃ (0 ~ 50℃)
Вибрация: 10 ~ 500Гц, 2G, 10 мин/1 цикл, 60 минут по осям X, Y, Z
Среднее время наработки на отказ (MTBF): 3935,2 тыс. ч по Telcordia SR-332 (Bellcore); 342,9 тыс. ч по MIL-HDBK-217F (25℃)
Размеры: 114×44×32 мм (Д×Ш×В)
Упаковка: 311 г; 40 шт./13,44 кг/0,95 куб. фута
Степень защиты: IP67

Стандарты безопасности и электромагнитная совместимость

Стандарты безопасности: ENEC BS EN/EN61347-1, BS EN/EN61347-2-13(EL), BS EN62384, BIS IS15885(Part2/Sec13), GB19510.14, GB19510.1, EAC TP TC 004, UL8750(Тип HL и Класс P), CSA C22.2 No. 250.13-12, проектирование в соответствии с AS/NZS 61347-1, AS/NZS 61347-2-13
Стандарты DALI: Соответствие IEC62386-101,102,207
Электромагнитные помехи (EMC): Кондуктивные помехи: BS EN/EN55015(CISPR15), GB/T 17743; излучаемые помехи: BS EN/EN55015(CISPR15), GB/T 17743; гармонические помехи: BS EN/EN61000-3-2, GB17625.1, класс C при нагрузке ≥50%; фликер напряжения: BS EN/EN61000-3-3; стандарт BS EN/EN61547
Иммунитет EMC: ESD: BS EN/EN61000-4-2, уровень 3, 8кВ воздух, уровень 2, 4кВ контакт; радиация: BS EN/EN61000-4-3, уровень 2; EFT/импульс: BS EN/EN61000-4-4, уровень 2; грозовой импульс: BS EN/EN61000-4-5, уровень 3, 1кВ линейный режим; кондуктивные: BS EN/EN61000-4-6, уровень 2; магнитное поле: BS EN/EN61000-4-8, уровень 2; провал и прерывание напряжения: BS EN/EN61000-4-11, остаточное напряжение 70% на 10 периодов, 0% на 0,5 периода

Дополнительно

Фликер: PstLM ≤ 1, SVM ≤ 0.4
Примечания:
1. Все параметры, не оговоренные особо, измерены при входном напряжении 230В AC, номинальном токе и температуре окружающей среды 25℃.
2. Выход переходит в режим прерывистой работы без нагрузки.
3. См. раздел "Методы управления драйвером светодиодного модуля".
4. Может потребоваться понижение мощности при низком входном напряжении. См. разделы "Статическая характеристика".
5. Время готовности измеряется при первом включении на холоде. Повторное включение питания может увеличить время готовности.
6. На основании стандартов IEC 62386-101/102, запуск и прерывание DALI-питания должны тестироваться с DALI-контроллером, поддерживающим функцию питания DALI, в противном случае время запуска может быть более 0,5 секунды.
7. КПД измерен при 800мА/50В посредством NFC.
8. Потребляемая мощность в режиме ожидания измеряется при 230В AC.
9. Фликер измеряется при полной нагрузке с использованием светодиодного источника, предоставленного MEAN WELL.
10. Драйвер является компонентом, используемым в составе конечного изделия. Итоговая совместимость по ЭМС должна подтверждаться производителем конечного оборудования.
11. RCM применяется на добровольной основе. Устройства с независимым типом исполнения не предназначены для применения в жилых помещениях.
12. Данный продукт обеспечивает типовой срок службы более 50 000 часов при температуре корпуса, в частности точки tc (или TMP согласно DLC), около 75℃ или ниже.
13. Понижение температуры окружающей среды: 3.5℃/1000 м для бесвентиляторных моделей и 5℃/1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м (6500 футов).
14. Продукция, поставляемая из регионов Китая, может не иметь маркировки BIS, пожалуйста, свяжитесь с вашим представителем MEAN WELL для получения информации.
15. Для соответствия последним требованиям директивы ErP по осветительным приборам, этот драйвер может быть установлен только после выключателя и не должен быть постоянно подключен к сети.
16. Продукция, поступающая из регионов Америки, может не иметь логотипов CCC/PSE/BIS/KC. Свяжитесь с вашим представителем MEAN WELL.
17. За дополнительной информацией обращайтесь к представителям MEAN WELL.
