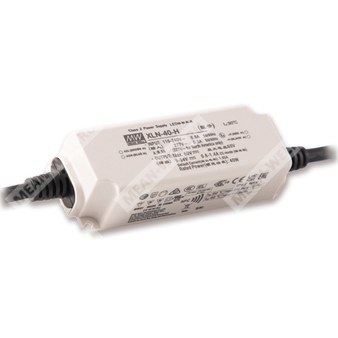

XLN-40-H-B - светодиодный драйвер постоянной мощности и постоянного напряжения 40 Вт с NFC-настройкой, 3-в-1 диммированием и DALI-2.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| Серия | XLN-40 | Серия светодиодных драйверов мощностью 40 Вт |
| Тип | H | Исполнение с выбираемым выходным током по NFC, режим постоянной мощности |
| Функциональное исполнение | B | Исполнение с 3-в-1 диммированием |
Назначение
XLN-40-H-B — это источник питания для светодиодов с выходом постоянной мощности, предназначенный для работы в широком диапазоне сетевого напряжения и для построения осветительных систем с регулированием яркости.
Особенности
- Режим постоянной мощности с многоступенчатым выбором выходного тока по NFC.
- Выходной ток настраивается через NFC с использованием мобильного приложения.
- Встроенное 3-в-1 диммирование: 0–10 В постоянного тока, ШИМ 10 В или резистивное управление.
- Функция Push-dimming.
- Совместимость с DALI-2.
- Пластиковый корпус, класс II.
- PFC-архитектура.
- Бесмерцательный режим, соответствие директиве CE ErP.
- Собственное потребление в режиме ожидания менее 0,5 Вт.
- Полная герметизация, степень защиты IP67.
- Минимальный уровень диммирования 0,1%.
- Поддержка аварийного освещения.
Области применения
- Углубленные светильники.
- Светильники типа Down Light.
- Панельные светильники.
- Коммерческое освещение.
- Декоративное освещение.
- Светодиодные ленты.
- Цифровое освещение DALI.
Описание
XLN-40-H-B относится к серии 40-ваттных драйверов для светодиодов с выходом постоянной мощности и постоянного напряжения. Устройство работает от сети переменного тока 100–305 В и допускает питание постоянным напряжением 141–400 В. Диапазон выходного тока выбирается по NFC и охватывает значения от 600 мА до 1400 мА. Благодаря высокой эффективности, достигающей 88%, драйвер предназначен для работы при температуре корпуса до 90 °C при естественном охлаждении.
Исполнение H поддерживает выбор выходного тока по NFC и применяется в режиме постоянной мощности. Исполнение B дополнительно содержит встроенное 3-в-1 диммирование. Вся серия предназначена для применения в современных осветительных системах, где требуется высокая гибкость настройки светового потока, совместимость с цифровым управлением и возможность использования в аварийных светильниках.
Расшифровка функционального исполнения
| Исполнение | Функция |
| H | Выходной ток выбирается по NFC, режим постоянной мощности |
| B | Выходной ток выбирается по NFC и встроено 3-в-1 диммирование |
| DA2 | Выходной ток выбирается по NFC и встроено DALI-2 диммирование |
| Blank | Исполнение с постоянным напряжением 12 В или 24 В |
Электрические параметры
| Параметр | Значение |
| Номинальная мощность | 40 Вт |
| Номинальный выходной ток | 1050 мА |
| Диапазон регулировки выходного тока | 0,6–1,4 А |
| Диапазон постоянного тока | 9–54 В |
| Выходное напряжение холостого хода | 60 В |
| Допуск по току | ±5% |
| Пульсации тока | <4% при полной нагрузке |
| Диапазон диммирования | 0–100% |
| Минимальный уровень диммирования | Около 8% |
| Уровень диммирования по DALI-2 DT6 | 0,1% |
| Время установки, время нарастания | 500 мс, 100 мс при 230 В AC; 1000 мс, 100 мс при 115 В AC |
| Коэффициент мощности | Не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC, при полной нагрузке |
| КНИ | <10% при нагрузке ≥50% и 230 В AC; <10% при нагрузке ≥75% и 277 В AC; <15% при нагрузке ≥50% и 115 В AC |
| КПД тип. | 88% |
| Потребление в режиме ожидания | <0,5 Вт при выключенном диммировании |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 100–305 В AC; 141–400 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Входной ток | 0,5 А при 115 В AC; 0,25 А при 230 В AC; 0,2 А при 277 В AC |
| Пусковой ток | Холодный старт 10 А, длительность 100 мкс, измерение при 50% Ipeak на 230 В AC, по NEMA 410 |
| Максимальное число драйверов на автомате 16 А | 51 шт. для автомата типа B; 51 шт. для автомата типа C при 230 В AC |
| Ток утечки | <0,75 мА при 277 В AC |
Выходные режимы и диапазоны
| Параметр | Значение |
| Рекомендуемый рабочий диапазон | 9–54 В / 600 мА; 9–54 В / 700 мА; 9–50 В / 800 мА; 9–45 В / 900 мА; 9–38 В / 1050 мА; 9–33 В / 1200 мА; 9–31 В / 1300 мА; 9–29 В / 1400 мА |
| Пределы защиты по перегрузке | 105–220% от номинальной выходной мощности |
| Режим защиты по перегрузке | Гиккап-режим, автоматическое восстановление после устранения неисправности |
| Режим защиты от короткого замыкания | Гиккап-режим, автоматическое восстановление после устранения неисправности |
| Поведение при обрыве цепи нагрузки | Выходное напряжение отключается, автоматическое восстановление после устранения неисправности |
Защита
| Параметр | Характеристика |
| Перегрузка | Гиккап-режим, восстановление автоматически |
| Короткое замыкание | Гиккап-режим, восстановление автоматически |
| Перенапряжение | 13–16 В |
| Перегрев | Отключение выходного напряжения, восстановление автоматически после снятия аварии |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -25…+90 °C по температуре корпуса |
| Максимальная температура корпуса | 90 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -40…+80 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, по 10 мин. за цикл, суммарно 60 мин. по осям X, Y, Z |
ЭМС
| Параметр | Норма |
| Проводимые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонические составляющие тока | BS EN/EN61000-3-2, GB17625.1 |
| Фликер напряжения | BS EN/EN61000-3-3 |
| Электростатический разряд | Уровень 3, 8 кВ воздушный разряд; уровень 2, 4 кВ контактный |
| Радиопомехи | Уровень 2 |
| Электрические быстрые переходные процессы | Уровень 2 |
| Импульсные перенапряжения | Уровень 3, 1 кВ линия-линия |
| Кондуктивные помехи | Уровень 2 |
| Магнитное поле | Уровень 2 |
| Провалы и прерывания напряжения | 70% остаточного напряжения в течение 10 периодов, 0% остаточного напряжения в течение 0,5 периода |
| Фликер | PstLM ≤ 1, SVM ≤ 0,4 |
Безопасность и изоляция
| Параметр | Значение |
| Стандарты безопасности | ENEC BS EN/EN61347-1, BS EN/EN61347-2-13(EL) приложение J, BS EN/EN62384, BIS IS15885(Part2/Sec13), GB19510.14, GB19510.1, EAC TP TC 004, UL8750, CSA C22.2 No. 250.13-12, AS/NZS 61347-1, AS/NZS 61347-2-13 |
| Испытательное напряжение | 3,75 кВ AC между входом и выходом |
| Сопротивление изоляции | >100 МОм при 500 В DC, 25 °C, 70% RH |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 3935,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 342,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 114 × 44 × 32 мм |
| Масса | 311 г |
| Упаковка | 40 шт.; 13,44 кг; 0,95 куб. фута |
Примечания
- Если не указано иное, параметры измерены при 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение нагрузки.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- Время установки измеряется при первом холодном включении; повторные включения/выключения могут увеличить это время.
- Для оценки времени запуска по DALI требуется контроллер, поддерживающий функцию включения питания по DALI; иначе время запуска будет более 0,5 с.
- КПД измеряется при 800 мА/50 В по NFC.
- Потребление в режиме ожидания измеряется при 230 В AC.
- Фликер измеряется при полной нагрузке с источником света, предоставленным MEAN WELL.
- Драйвер является компонентом для работы в составе конечного изделия; изготовитель конечного оборудования должен повторно подтвердить соответствие ЭМС для всей системы.
- RCM носит добровольный характер; независимое LED-устройство управления без IC-классификации не подходит для жилых помещений.
- Серия соответствует типичному ресурсу более 50 000 часов при Tcase, особенно в точке tc (или TMP), около 75 °C и ниже.
- Для высоты более 2000 м температурное снижение составляет 3,5 °C на 1000 м для безвентиляторных моделей.
- Для выполнения требований актуального регламента ErP светодиодный драйвер должен использоваться после выключателя, без постоянного подключения к сети.
- Для регионов Китая изделие может поставляться без знака BIS.
- Для регионов Северной и Южной Америки изделие может поставляться без знаков CCC/PSE/BIS/KC.
- Для дополнительной информации следует обращаться в отдел продаж MEAN WELL.
