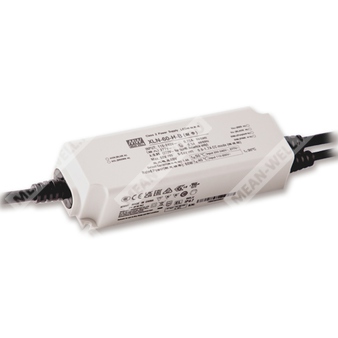

XLN-60-12 - 60-ваттный светодиодный драйвер постоянного напряжения 12 В для систем освещения с диммированием и высоким КПД.
XLN-60-12 — импульсный AC/DC источник питания для светодиодных нагрузок мощностью до 60 Вт, выполненный в полностью герметизированном корпусе со степенью защиты IP67. Модель относится к серии XLN-60 и предназначена для работы от сети переменного тока с широким диапазоном входного напряжения, имеет режим постоянного напряжения 12 В, подходит для применения в светотехнических системах, включая аварийное освещение, коммерческое и декоративное освещение, светодиодные ленты и панели.
Краткая расшифровка партномера
| Обозначение | Расшифровка |
|---|
| XLN | Серия светодиодных драйверов Mean Well XLN |
| 60 | Номинальная мощность 60 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Назначение и особенности
- Режим постоянного напряжения 12 В.
- Номинальная выходная мощность 60 Вт.
- Широкий диапазон входного напряжения 100–305 В AC.
- Полностью герметизированное исполнение с защитой IP67.
- Корпус из пластика, класс II по защите от поражения электрическим током.
- Коэффициент мощности и соответствие требованиям PFC.
- Бесмерцательная работа, соответствие требованиям директивы CE ErP.
- Потребление в режиме ожидания менее 0,5 Вт для стандартных исполнений B и DA2.
- Поддержка светотехнических применений, включая аварийное освещение.
- Совместимость с диммированием: 3-в-1 и DALI-2 в зависимости от исполнения серии.
Области применения
- Встраиваемые светильники.
- Даунлайты.
- Панельные светильники.
- Коммерческое освещение.
- Декоративное освещение.
- Светодиодные ленты.
- DALI-освещение.
Основные электрические параметры
| Параметр | Значение |
|---|
| Выходное напряжение | 12 В |
| Выходной ток по умолчанию | 5 А |
| Номинальная мощность | 60 Вт |
| Время запуска и нарастания | 800 мс, 180 мс при 230 В AC; 1000 мс, 180 мс при 115 В AC |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 100–305 В AC, 155–400 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,95 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,9 при 277 В AC, при полной нагрузке |
| Полные гармонические искажения | THD < 20% при нагрузке ≥60% и 230 В AC; THD < 20% при нагрузке ≥75% и 277 В AC; THD < 10% при нагрузке 100% и 230 В AC |
| Потребляемый ток | 0,75 А при 115 В AC; 0,35 А при 230 В AC; 0,3 А при 277 В AC |
| Пусковой ток | 15 А, холодный старт, twidth = 310 мкс, измерение при 50% Ipeak на 230 В AC; по NEMA 410 |
| Максимальное число источников на автомате 16 А | 25 шт. для автомата типа B / 36 шт. для автомата типа C при 230 В AC |
| Ток утечки | < 0,75 мА при 277 В AC |
| Потребление в дежурном режиме | < 0,5 Вт, при выключенном диммировании, только для стандартной версии B/DA2 |
Выход
| Параметр | Значение |
|---|
| Тип выходного режима | Постоянное напряжение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 5 А |
| Номинальная выходная мощность | 60 Вт |
| Выходная пульсация | Измеряется в диапазоне 50–100% от максимального напряжения при номинальной мощности |
| Выходные режимы серии | 12 В, 24 В, 48 В постоянного напряжения; для данной модели — 12 В |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 105–200% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 14–17 В |
| Перегрев | Выходное напряжение отключается, восстановление автоматическое после устранения неисправности |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура корпуса | −25…+90 °C |
| Максимальная температура корпуса | 90 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
|---|
| Стандарты безопасности | UL8750 (тип HL и Class P), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (EL) appendix J; подходит для аварийных установок при DC 176–280 В; BS EN/EN62384 independent; BIS IS15885 (Part2/Sec13); GB19510.14, GB19510.1; EAC TP TC 004; проектирование по AS/NZS 61347-1, AS/NZS 61347-2-13 |
| Стандарты DALI | IEC 62386-101, 102, 207 |
| Испытательное напряжение | Вход-выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход-выход: более 100 МОм / 500 В DC / 25 °C / 70% RH |
| Пульсации и мерцание | PstLM ≤ 1, SVM ≤ 0,4 |
| Электромагнитная эмиссия | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Электромагнитная устойчивость | BS EN/EN61547; ESD, радиочастота, EFT/Burst, surge, conducted, magnetic field, dips and interruptions по таблице стандарта |
Показатели надежности и тепловые характеристики
| Параметр | Значение |
|---|
| MTBF | 4053,7 тыс. ч минимум, Telcordia SR-332 (Bellcore); 329,4 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Срок службы | Типовой срок службы 50 000 часов при температуре Tcase около 75 °C или ниже |
Габариты и масса
| Параметр | Значение |
|---|
| Размеры | 141,5 × 49 × 32 мм |
| Масса | 0,49 кг |
| Упаковка | 30 шт.; 15,7 кг; 0,81 CUFT |
Исполнения серии
| Исполнение | Функциональность |
|---|
| Blank | Постоянное напряжение 12/24/48 В |
| B | Постоянное напряжение 12/24/48 В и встроенное 3-в-1 диммирование |
| DA2 | Постоянное напряжение 12/24/48 В и встроенное DALI-2 диммирование |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение нагрузки.
- Время запуска измеряется при первом холодном включении; повторные включения и выключения могут увеличивать время запуска.
- Пульсации тока измеряются в диапазоне 50–100% от максимального напряжения при номинальной передаваемой мощности.
- Потребление в дежурном режиме измеряется при 230 В AC.
- Изделие рассматривается как компонент, используемый в составе конечного оборудования; EMC-показатели должны подтверждаться на уровне конечного изделия.
- Снижение допустимой температуры окружающей среды при высоте более 2000 м: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Для выполнения актуальных требований ErP данный драйвер должен использоваться после выключателя, без постоянного подключения к сети.
- Мерцание измеряется при полной нагрузке с источником света, предоставленным MEAN WELL.
- RCM имеет добровольный статус; независимый светодиодный контроллер без IC-классификации не подходит для жилых установок.
- Типовой ресурс 50 000 часов обеспечивается при Tcase, особенно в точке tc или TMP, около 75 °C или ниже.
- Для моделей, поставляемых из Китая, а также для некоторых моделей из Индии, может отсутствовать знак BIS; требуется сверка с сертификатом BIS.
- Для функции NFC питание драйвера должно быть отключено.
- Точность настройки тока через NFC: погрешность между установленным и фактическим током в пределах 2%.
- Для DALI-2 время запуска необходимо проверять с контроллером DALI, поддерживающим функцию DALI power on; в противном случае оно будет более 0,5 с.
- Выходной ток при отсутствии нагрузки для H-типа может переходить в режим hiccup.
