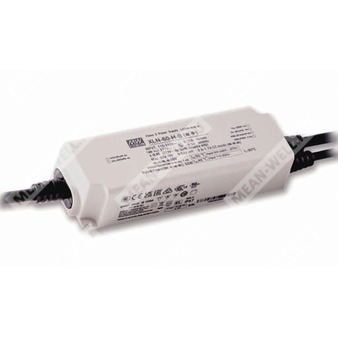

XLN-60-24-B
XLN-60-24-B - источник питания 24 В 60 Вт с постоянным напряжением, режимом 3-в-1 диммирования и защитой IP67.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| XLN | Серия светодиодных драйверов XLN |
| 60 | Номинальная мощность 60 Вт |
| 24 | Номинальное выходное напряжение 24 В |
| B | Исполнение с функцией диммирования 3 в 1 |
Назначение
XLN-60-24-B представляет собой светодиодный драйвер мощностью 60 Вт с фиксированным выходным напряжением 24 В и встроенной функцией регулирования яркости 3 в 1. Изделие предназначено для применения в светодиодном освещении, включая recessed light, down light, panel light, commercial lighting, decorative lighting, LED strip lighting и DALI digital lighting.
Особенности
- Режим постоянного напряжения 24 В.
- Встроенное диммирование 3 в 1: 0–10 В постоянного тока, 10 В ШИМ или резистивное управление.
- Пластиковый корпус с классом защиты II и схемотехникой PFC.
- Соответствие UL8750 Class 2 / Class P.
- Отсутствие пульсаций, соответствие требованиям CE ErP.
- Потребление в режиме ожидания менее 0,5 Вт.
- Поддержка аварийного освещения.
- Полная герметизация, степень защиты IP67.
- Минимальный уровень диммирования 8%.
- Пятилетний срок гарантии.
Общее описание
Серия XLN-60 — это драйверы светодиодов с постоянной мощностью и постоянным напряжением. Модификация XLN-60-24-B относится к исполнению с выходным напряжением 24 В и функцией 3 в 1 диммирования. Диапазон входного напряжения составляет 100–305 В переменного тока, а рабочий выходной ток в режиме постоянного напряжения для версии 24 В составляет 2,5 А при номинальной мощности 60 Вт. Благодаря КПД до 87% изделие рассчитано на работу при температуре корпуса от -25 до +90 °C в условиях свободной конвекции воздуха. Конструкция ориентирована на применение в светотехнических системах, где требуется надежное питание светодиодных нагрузок с регулировкой яркости.
Параметры
Выход
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 2,5 А |
| Номинальная мощность | 60 Вт |
| Время включения и нарастания | 800 мс, 180 мс при 230 В переменного тока; 1000 мс, 180 мс при 115 В переменного тока |
Вход
| Диапазон входного напряжения | 100–305 В переменного тока; 155–400 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,95 при 115 В; PF ≥ 0,95 при 230 В; PF ≥ 0,9 при 277 В, при полной нагрузке |
| Коэффициент гармонических искажений | THD < 20% при нагрузке ≥ 60% и 230 В; THD < 20% при нагрузке ≥ 75% и 277 В; THD < 10% при 100% нагрузке и 230 В |
| Типовой КПД | 87% |
| Входной ток | 0,75 А при 115 В; 0,35 А при 230 В; 0,3 А при 277 В |
| Пусковой ток | 15 А, холодный пуск, длительность 310 мкс, измерение при 50% Ipeak, 230 В; по NEMA 410 |
| Максимальное количество устройств на автоматическом выключателе 16 А | 25 штук для типа B; 36 штук для типа C при 230 В |
| Ток утечки | < 0,75 мА при 277 В |
Диммирование
| Диапазон регулирования | 0–100% |
| Метод управления | 0–10 В постоянного тока, 10 В ШИМ, сопротивление |
| Источник тока цепи диммирования | 100 мкА, тип. |
| Минимальный уровень диммирования | Около 8% |
| Частота ШИМ | 300 Гц–3 кГц |
Защита
| Перегрузка | 105–200% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 26–35 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после устранения неисправности |
Условия эксплуатации
| Рабочая температура | Tcase = -25...+90 °C |
| Максимальная температура корпуса | 90 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40...+80 °C; 10–95% RH |
| Температурный коэффициент | ±0,03%/°C, в диапазоне 0...50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Стандарты безопасности | UL8750 (тип HL и Class P), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13(EL) appendix J; подходит для аварийных установок при входном напряжении DC 176–280 В; BS EN/EN62384 independent; BIS IS15885 (Part2/Sec13); GB19510.14; GB19510.1; EAC TP TC 004; проектирование по AS/NZS 61347-1 и AS/NZS 61347-2-13 |
| Стандарты DALI | IEC62386-101, 102, 207 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: более 100 МОм / 500 В DC / 25 °C / 70% RH |
| Пульсации | PstLM ≤ 1, SVM ≤ 0,4 |
ЭМС: помехоэмиссия
| Проводимые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонический ток | BS EN/EN61000-3-2, GB17625.1; класс C при нагрузке ≥ 60% |
| Мерцание напряжения | BS EN/EN61000-3-3 |
ЭМС: помехоустойчивость
| Электростатический разряд | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Излучаемое поле | Уровень 2 |
| Быстрые переходные процессы | Уровень 2 |
| Скачки напряжения | Уровень 3, 1 кВ линия-линия |
| Проводимая помеха | Уровень 2 |
| Магнитное поле | Уровень 2 |
| Провалы и прерывания напряжения | 70% остаточного напряжения в течение 10 периодов, 0% остаточного напряжения в течение 0,5 периода |
Прочее
| MTBF | 4053,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 329,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 141,5 × 49 × 32 мм |
| Масса упаковки | 0,49 кг |
| Упаковка | 30 шт.; 15,7 кг; 0,81 куб. фута |
Расшифровка режима работы и применяемости
Для исполнения XLN-60-24-B выходное напряжение фиксировано на уровне 24 В. Версия B отличается наличием встроенного 3-в-1 диммирования. Изделие предназначено для прямого питания светодиодных модулей и светодиодных лент, когда требуется постоянное напряжение 24 В и возможность внешнего регулирования яркости.
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение нагрузки.
- Время запуска измеряется при первом холодном включении; повторные включения и выключения могут увеличить время запуска.
- Пульсации измеряются в диапазоне 50–100% от максимального напряжения при номинальной передаваемой мощности.
- Потребление в режиме ожидания измеряется при 230 В AC.
- Изделие рассматривается как компонент для установки в составе конечного оборудования; ЭМС должна быть подтверждена на уровне конечной системы.
- Для моделей без вентилятора при высоте более 2000 м над уровнем моря температурное снижение составляет 3,5 °C/1000 м.
- Для соответствия требованиям актуального регулирования ErP данное изделие может использоваться только после выключателя, не постоянно подключенного к сети.
- Показатель flicker измеряется при полной нагрузке с источником света, предоставленным MEAN WELL.
- RCM носит добровольный характер; независимый источник питания без IC-классификации не подходит для жилых установок.
- Серия соответствует типичному сроку службы 50000 часов при температуре корпуса, особенно в точке tc или TMP, около 75 °C или ниже.
- Для некоторых моделей, поставляемых из Китая и Индии, знак BIS может отсутствовать; требуется сверка с сертификатом BIS.
- Для корректной работы NFC функция диммирования должна использоваться при отключенном входном питании.
