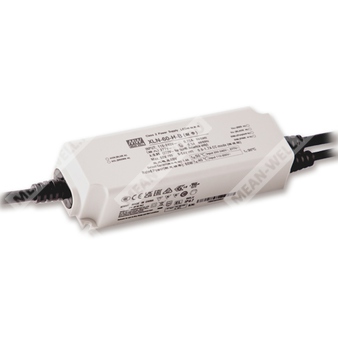

XLN-60-24-DA2 — светодиодный драйвер 24 В, 60 Вт с постоянным напряжением и DALI-2/PWM-диммированием.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| XLN | Серия светодиодных драйверов Mean Well XLN |
| 60 | Номинальная мощность 60 Вт |
| 24 | Номинальное выходное напряжение 24 В |
| DA2 | Исполнение с встроенным DALI-2 и PWM-стилем выходного диммирования |
Назначение и особенности
XLN-60-24-DA2 — это герметизированный светодиодный драйвер мощностью 60 Вт с выходом постоянного напряжения 24 В, предназначенный для питания светодиодных нагрузок и светотехнических систем с диммированием. Устройство работает от сети переменного тока широкого диапазона и поддерживает цифровое управление DALI-2, а также PWM-формирование выходного сигнала. Корпус выполнен из пластика, степень защиты — IP67. Изделие относится к классу II и имеет PFC-структуру, соответствует требованиям для аварийного освещения и интеллектуальных систем управления светом.
Сведения о применении
- Встраиваемые светильники
- Даунлайты
- Панельные светильники
- Коммерческое освещение
- Декоративное освещение
- Светодиодные ленты
- Цифровое DALI-освещение
Основные свойства
- Выход постоянного напряжения 24 В
- Номинальная мощность 60 Вт
- Встроенное DALI-2 диммирование
- PWM-стиль выходного диммирования
- Полностью герметизированное исполнение IP67
- Пластиковый корпус, класс II
- Низкое энергопотребление в режиме ожидания
- Подходит для аварийного освещения
- Бесмерцательный режим работы, соответствующий требованиям CE ErP
Параметры выхода
| Параметр | Значение |
|---|
| Выходное напряжение | 24 В |
| Номинальный выходной ток | 2,5 А |
| Номинальная мощность | 60 Вт |
| Время установки, время нарастания | 800 мс, 180 мс при 230 В AC; 1000 мс, 180 мс при 115 В AC |
| Пульсации выходного тока | Не нормируются как отдельный параметр для версии постоянного напряжения в таблице спецификации |
Параметры входа
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 100–305 В AC; 155–400 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,95 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,9 при 277 В AC, при полной нагрузке |
| Общий коэффициент гармонических искажений | THD < 20% при нагрузке ≥ 60% и 230 В AC; THD < 20% при нагрузке ≥ 75% и 277 В AC; THD < 10% при нагрузке 100% и 230 В AC |
| Типичное КПД | 87% |
| Потребляемый ток по сети | 0,75 А при 115 В AC; 0,35 А при 230 В AC; 0,3 А при 277 В AC |
| Пусковой ток | 15 А, холодный старт, длительность 310 мкс, измерение при 50% Ipeak на 230 В AC; соответствует NEMA 410 |
| Максимальное число ПРА на автомате 16 А | 25 шт. для автомата типа B / 36 шт. для автомата типа C при 230 В AC |
| Ток утечки | < 0,75 мА при 277 В AC |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 105–200% от номинальной выходной мощности; тип защиты: hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 26–35 В |
| Перегрев | Для DA2: ступень 1 — снижение до 75% нагрузки; ступень 2 — снижение до 50% нагрузки; автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | Tcase = -25…+90 °C |
| Максимальная температура корпуса | 90 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C; 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Стандарты, безопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | UL8750 (тип HL и Class P), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13(EL) приложение J; подходит для аварийных установок (вход DC 176–280 В); BS EN/EN62384 independent; BIS IS15885(Part2/Sec13); GB19510.14; GB19510.1; EAC TP TC 004; проектирование по AS/NZS 61347-1 и AS/NZS 61347-2-13 |
| Стандарты DALI | IEC62386-101, 102, 207 |
| Испытательное напряжение | Вход/выход: 3,75 кВ AC |
| Сопротивление изоляции | >100 МОм / 500 В DC / 25 °C / 70% RH |
| Пульсации света | PstLM ≤ 1, SVM ≤ 0,4 |
ЭМС-устойчивость
| Параметр | Стандарт | Уровень/примечание |
|---|
| ESD | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 2 |
| EFT/Burst | BS EN/EN61000-4-4 | Уровень 2 |
| Сурж | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия |
| Проводимая помеха | BS EN/EN61000-4-6 | Уровень 2 |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 2 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 70% остаточного напряжения в течение 10 периодов, 0% остаточного напряжения в течение 0,5 периода |
Эмиссия ЭМС
| Параметр | Стандарт | Уровень/примечание |
|---|
| Проводимые помехи | BS EN/EN55015(CISPR15), GB/T 17743 | — |
| Излучаемые помехи | BS EN/EN55015(CISPR15), GB/T 17743 | — |
| Гармонические токи | BS EN/EN61000-3-2, GB17625.1 | Класс C при нагрузке ≥ 60% |
| Мерцание | BS EN/EN61000-3-3 | — |
Надежность, размеры и упаковка
| Параметр | Значение |
|---|
| MTBF | 4053,7 тыс. ч минимум, Telcordia SR-332 (Bellcore); 329,4 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 141,5 × 49 × 32 мм (Д × Ш × В) |
| Масса | 0,49 кг |
| Упаковка | 30 шт.; 15,7 кг; 0,81 CUFT |
Подробное описание принципа работы
Серия XLN-60 представляет собой светодиодный драйвер с постоянной мощностью и постоянным напряжением. Для исполнения XLN-60-24-DA2 характерен режим постоянного напряжения 24 В с цифровым управлением DALI-2. Встроенная схема PWM-стиля формирует выходное диммирование, а также поддерживается функция PUSH на первичной стороне. Конструкция рассчитана на эксплуатацию в составе светотехнических изделий, включая аварийное освещение, при соблюдении условий монтажа и теплового режима.
Диммирование и управление
DALI-2: встроенное цифровое диммирование по стандарту IEC62386-101/102/207.
PUSH-диммирование: предусмотрено на первичной стороне.
- Короткое нажатие 0,1–1 с: включение/выключение драйвера
- Двойное нажатие в течение 1,5 с: установка уровня диммирования 100%
- Длительное нажатие 1,5–10 с: изменение направления диммирования вверх или вниз
- До 10 драйверов могут работать от одной общей кнопки PUSH одновременно
- Максимальная длина кабеля от кнопки до последнего драйвера — 20 м
Примечания
- Все параметры, специально не оговорённые отдельно, измерены при 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение нагрузки.
- Время установки измеряется при первом холодном запуске; повторные включения/выключения могут увеличить это время.
- Пульсации тока измеряются в диапазоне 50–100% от максимального напряжения при передаче номинальной мощности.
- Потребление в режиме ожидания измеряется при 230 В AC.
- Изделие рассматривается как компонент, применяемый совместно с конечным оборудованием; производитель конечного изделия должен повторно подтвердить соответствие ЭМС всей установки.
- Снижение допустимой температуры окружающей среды при высоте эксплуатации выше 2000 м составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- Для соответствия требованиям актуального регламента ErP светильник с данным драйвером должен использоваться только после выключателя, без постоянного подключения к сети.
- Мерцание измерено при полной нагрузке с источником света, предоставленным MEAN WELL.
- RCM указывается на добровольной основе. Питание независимого типа без IC-классификации не подходит для жилых помещений.
- Серия соответствует типичному сроку службы 50 000 часов при температуре Tcase, особенно в точке tc (или TMP), около 75 °C или ниже.
- Для части изделий, поставляемых из Китая, и некоторых моделей из Индии знак BIS может отсутствовать; следует обращаться к сертификату BIS.
- Для версии H-type в режиме холостого хода возможны прерывистые импульсы выхода.
- Для режима DALI set up time необходимо тестировать с DALI-контроллером, поддерживающим функцию DALI power on; иначе время запуска будет более 0,5 с.
