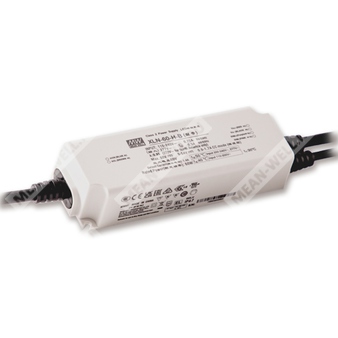

XLN-60-24
XLN-60-24 - источник питания для светодиодных нагрузок с выходом 24 В и мощностью 60 Вт.
Назначение: драйвер светодиодов с режимом постоянного напряжения 24 В, предназначенный для питания LED-систем в архитектурном, коммерческом и декоративном освещении, а также для задач с диммированием и аварийным освещением.
Расшифровка партномера
| Элемент партномера | Расшифровка |
| XLN | Серия драйверов Mean Well XLN |
| 60 | Номинальная мощность 60 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Краткое описание
XLN-60-24 представляет собой 60-ваттный драйвер для светодиодных нагрузок с постоянным выходным напряжением 24 В. Устройство работает от универсальной сети переменного тока 100–305 В и от источника постоянного тока 155–400 В. Для данной модификации заявлен фиксированный выход 24 В, без функции NFC. Серия XLN-60 выполнена в полностью герметизированном корпусе с классом защиты IP67, предназначена для эксплуатации в светотехнических системах внутреннего и наружного применения.
Серия ориентирована на светодиодные ленты, панели, встраиваемые светильники, коммерческое и декоративное освещение, а также на системы DALI-2 и управления яркостью. Для версии B и DA2 предусмотрены дополнительные функции диммирования, а для базовой версии — постоянное напряжение без NFC-настройки выходного тока.
Особенности
- Постоянное выходное напряжение 24 В.
- Номинальная выходная мощность 60 Вт.
- Широкий диапазон входного напряжения 100–305 В переменного тока.
- Работа от 155–400 В постоянного тока.
- Высокий коэффициент мощности.
- Низкий уровень гармонических искажений при соответствующей нагрузке.
- КПД до 87% для версии 24 В.
- Полностью залитая конструкция с классом защиты IP67.
- Соответствие требованиям UL8750 Class 2 / Class P.
- Отсутствие заметного мерцания, соответствие директиве CE ErP.
- Потребление в режиме ожидания менее 0,5 Вт для стандартной версии B/DA2.
- Поддержка аварийного освещения.
- Минимальный уровень диммирования 0,1% для версии DA2 DT6.
- Функции диммирования: 3-в-1, DALI-2 и Push dimming.
Области применения
- Встраиваемые светильники.
- Даунлайты.
- Панельные светильники.
- Коммерческое освещение.
- Декоративное освещение.
- Светодиодные ленты.
- DALI-цифровое освещение.
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 2,5 А |
| Номинальная мощность | 60 Вт |
| Время запуска и нарастания | 800 мс, 180 мс при 230 В переменного тока; 1000 мс, 180 мс при 115 В переменного тока |
| КПД, тип. | 87% |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 100–305 В переменного тока, 155–400 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,95 при 115 В; PF ≥ 0,95 при 230 В; PF ≥ 0,9 при 277 В, при полной нагрузке |
| Полные гармонические искажения | THD < 20% при нагрузке ≥ 60% и 230 В; THD < 20% при нагрузке ≥ 75% и 277 В; THD < 10% при 100% нагрузке и 230 В |
| Входной ток | 0,75 А при 115 В; 0,35 А при 230 В; 0,3 А при 277 В |
| Пусковой ток | 15 А, холодный старт, длительность импульса 310 мкс, измерение при 230 В |
| Максимальное количество источников на автомате 16 А | 25 шт. для автомата типа B; 36 шт. для автомата типа C, при 230 В |
| Ток утечки | < 0,75 мА при 277 В |
| Потребление в режиме ожидания | < 0,5 Вт, для стандартной версии B/DA2 при отключенном диммировании |
Защитные функции
| Параметр | Значение |
| Перегрузка | 105–200% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 26–35 В |
| Перегрев | Выход отключается, восстановление после устранения причины неисправности |
Электромагнитная совместимость и нормы
| Параметр | Значение |
| Эмиссия | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Помехоустойчивость | BS EN/EN61547 |
| Гармонические токи | BS EN/EN61000-3-2, GB17625.1 |
| Фликер | BS EN/EN61000-3-3 |
| ESD | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное излучение | Уровень 2 |
| EFT/пачки импульсов | Уровень 2 |
| Импульсные перенапряжения | Уровень 3, 1 кВ линия-линиия |
| Проводимые помехи | Уровень 2 |
| Магнитное поле | Уровень 2 |
| Провалы и прерывания напряжения | 70% остаточного напряжения на 10 периодов, 0% остаточного напряжения на 0,5 периода |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | Tcase = от -25 до +90 °C |
| Максимальная температура корпуса | 90 °C |
| Влажность при работе | 20–90% RH, без конденсации |
| Температура и влажность хранения | от -40 до +80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0–50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и изоляция
| Параметр | Значение |
| Стандарты безопасности | UL8750 (тип HL и Class P), CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, BIS IS15885, GB19510.14, GB19510.1, EAC TP TC 004, проектирование по AS/NZS 61347-1 и AS/NZS 61347-2-13 |
| Стандарты DALI | IEC62386-101, 102, 207 |
| Испытательное напряжение | Вход-выход: 3,75 кВ переменного тока |
| Сопротивление изоляции | > 100 МОм при 500 В постоянного тока, 25 °C, 70% RH |
Прочие параметры
| Параметр | Значение |
| Пульсации | PstLM ≤ 1, SVM ≤ 0,4 |
| MTBF | 4053,7 тыс. ч минимум по Telcordia SR-332; 329,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 141,5 × 49 × 32 мм |
| Масса и упаковка | 0,49 кг; 30 шт. / 15,7 кг / 0,81 куб. фута |
Особенности диммирования
Версия B: поддерживает диммирование 3-в-1. Управление осуществляется сигналом 0–10 В постоянного тока, ШИМ-сигналом 10 В или переменным сопротивлением. Рекомендуется непосредственное подключение к светодиодной нагрузке. Подключение дополнительных драйверов не допускается. Ток источника диммирования от питания составляет 100 мкА тип.
Диапазон диммирования: 0–100%. Минимальный уровень диммирования составляет около 8%, при этом в зоне 0% < Iout < 8% выходной ток не нормируется. При 0 кОм или 0 В постоянного тока, либо при ШИМ-сигнале с коэффициентом заполнения 0%, ток может снижаться до 0%.
Параметры входов диммирования: для режима 3-в-1 применяются 0–10 В постоянного тока, 10 В ШИМ-сигнал с частотой 300 Гц–3 кГц, либо сопротивление 0–100 кОм.
Версия DA2: DALI-2 цифровое диммирование. Предусмотрено управление Push dimming на первичной стороне. Заводской уровень диммирования — 100%. Короткое нажатие 0,1–1 с включает или выключает драйвер, двойное нажатие в течение 1,5 с устанавливает уровень 100%, длительное нажатие 1,5–10 с изменяет направление диммирования вверх или вниз. Максимальная длина кабеля от кнопки до последнего драйвера — 20 м. Одновременно допускается работа до 10 драйверов с одной кнопкой.
PWM-выход для 12/24/48 В: диммирование реализовано изменением коэффициента заполнения выходного тока. Типовая частота ШИМ составляет 4 кГц для версии B и 3,2 кГц для версии DA2.
Характеристика режима постоянной мощности для H-версии
В документе для серии XLN-60-H приведена таблица постоянной мощности с диапазоном регулировки выходного тока по NFC. Для версии 24 В данный режим относится к H-модификации и в стандартном обозначении XLN-60-24 не применяется. Для базовой модификации XLN-60-24 актуален режим постоянного напряжения 24 В.
Примечания
| № | Содержание |
| 1 | Все параметры, не оговоренные особо, измерены при входе 230 В переменного тока, номинальном токе и температуре окружающей среды 25 °C. |
| 2 | При пониженном входном напряжении может потребоваться снижение нагрузки. Следует учитывать графики статических характеристик. |
| 3 | Время запуска измеряется при первом холодном старте. Повторные включения и выключения могут увеличить время запуска. |
| 4 | Пульсации тока измеряются в диапазоне 50–100% максимального напряжения при номинальной отдаваемой мощности. |
| 5 | Потребление в режиме ожидания измеряется при 230 В переменного тока. |
| 6 | Драйвер рассматривается как компонент для применения в составе конечного оборудования; при этом EMC-параметры зависят от полной установки и должны быть подтверждены повторно. |
| 7 | Для безвентиляторных моделей при высоте более 2000 м над уровнем моря требуется снижение температуры на 3,5 °C/1000 м. |
| 8 | Для соответствия последним требованиям ErP светильник должен использоваться за выключателем без постоянного подключения к сети. |
| 9 | Пульсации измеряются при полной нагрузке с источником света, предоставленным MEAN WELL. |
| 10 | RCM носит добровольный характер. Независимые устройства управления светодиодами без IC-классификации не предназначены для жилых установок. |
| 11 | Типовой срок службы 50000 часов достигается при Tcase, особенно в точке tc или TMP, около 75 °C или ниже. |
| 12 | Дополнительные сведения можно получить у представителей MEAN WELL. |
| 13 | Изделия, поставляемые из Китая, а также некоторые модели из Индии могут не иметь знака BIS; следует ориентироваться на сертификат BIS. |
Конструктивное исполнение: герметизированный корпус, монтаж вне помещений и во влажных условиях, степень защиты IP67. Габариты изделия составляют 141,5 × 49 × 32 мм. Подключение выполнено гибкими выводами, предусмотрены варианты исполнения для базовой версии, версии B и версии DA2.
