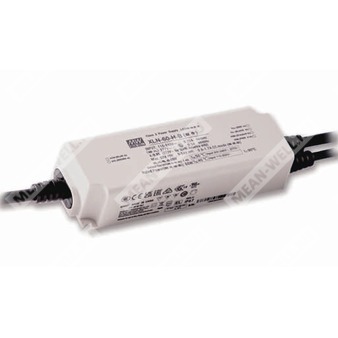

XLN-60-48-B - светодиодный источник питания 60 Вт с постоянным напряжением 48 В и 3-в-1 диммированием.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | XLN | Серия светодиодных драйверов MEAN WELL XLN |
| Номинальная мощность | 60 | 60 Вт |
| Выходное напряжение | 48 | 48 В постоянного напряжения |
| Функциональное исполнение | B | Исполнение с встроенным диммированием 3-в-1 |
Назначение и особенности
XLN-60-48-B — импульсный светодиодный источник питания промышленного класса для питания светодиодных светильников и LED-модулей с номинальным выходом 48 В. Модель относится к серии XLN-60 и поддерживает режим постоянного напряжения с возможностью регулирования яркости посредством встроенного 3-в-1 диммирования. Корпус полностью залит компаундом, степень защиты составляет IP67, что позволяет применять изделие в условиях повышенной влажности и запыленности.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 100–305 В переменного тока |
| Диапазон входного напряжения постоянного тока | 155–400 В |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,95 при 115 В; PF ≥ 0,95 при 230 В; PF ≥ 0,9 при 277 В, при полной нагрузке |
| Коэффициент нелинейных искажений | THD < 20% при нагрузке ≥60% и 230 В; THD < 20% при нагрузке ≥75% и 277 В; THD < 10% при нагрузке 100% и 230 В |
| Пусковой ток | 15 А при холодном старте, длительность 310 мкс, измерение при 230 В, по NEMA 410 |
| Потребляемый переменный ток | 0,75 А при 115 В; 0,35 А при 230 В; 0,3 А при 277 В |
| Максимальное число блоков на автомате 16 А | 25 шт. при автомате типа B; 36 шт. при автомате типа C, при 230 В |
| Ток утечки | < 0,75 мА при 277 В |
| Потребление в режиме ожидания | < 0,5 Вт, для стандартного исполнения B/DA2 при выключенном диммировании |
Выход
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальная мощность | 60 Вт |
| Номинальный выходной ток | 1,25 А |
| Диапазон выходного тока | Фиксирован для исполнения 48 В; для B-исполнения регулирование осуществляется диммированием |
| Точность выходного напряжения/тока | Для исполнения B: токовая характеристика в составе функции диммирования; для 48 В указаны фиксированные значения выходного напряжения |
| Пульсации выходного тока | Не нормируются отдельным значением для исполнения 48 В в таблице Specifications |
| Диапазон диммирования | 0–100% |
| Частота PWM-выхода | 4 кГц тип. для B-исполнения |
Защита
| Параметр | Значение |
| Перегрузка | 105–200% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 52–63 В |
| Реакция на перенапряжение | Выход отключается; восстановление после повторного включения питания |
| Перегрев | Выход отключается; автоматическое восстановление после устранения причины |
Параметры диммирования
| Параметр | Значение |
| Исполнение | B |
| Функция | 3-в-1 диммирование |
| Способы управления | 0–10 В постоянного тока, PWM-сигнал 10 В, резистивное управление |
| Напряжение питания цепи диммирования | Источник тока диммирования от блока питания: 100 мкА тип. |
| Минимальный уровень диммирования | Около 8% |
| Снижение выходного тока до нуля | При 0 кОм или 0 В, либо при 10 В PWM с коэффициентом заполнения 0% |
| Диапазон сопротивления | 0–100 кОм |
| Диапазон частоты PWM-сигнала | 300 Гц–3 кГц |
| Управление кнопкой PUSH | Поддерживается на первичной стороне |
| Количество блоков для общего PUSH | До 10 блоков одновременно |
| Максимальная длина кабеля PUSH | 20 м до последнего блока |
Протокол и совместимость
| Параметр | Значение |
| Цифровое диммирование | DALI-2 |
| Стандарты DALI | IEC 62386-101, 102, 207 |
| Режим PWM-выхода для 48 В | Поддерживается |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура корпуса | -25…+90 °C |
| Максимальная температура корпуса | 90 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Снижение допустимой нагрузки по температуре | Требуется при низком входном напряжении; см. статические характеристики |
Безопасность и ЭМС
| Параметр | Значение |
| Степень защиты | IP67 |
| Класс защиты | Class II |
| Испытательное напряжение | Вход/выход: 3,75 кВ AC |
| Сопротивление изоляции | >100 МОм при 500 В DC, 25 °C, 70% RH |
| Стандарты безопасности | UL8750 (тип HL и Class P), CSA C22.2 No. 250.13-12, EN 61347-1, EN 61347-2-13, EN 62384, BIS IS15885, GB19510.14, GB19510.1, EAC TP TC 004 |
| Стандарты DALI | IEC 62386-101, 102, 207 |
| Устойчивость к ЭСР | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Устойчивость к радиочастотному полю | Уровень 2 |
| Устойчивость к быстротным импульсным помехам | Уровень 2 |
| Устойчивость к импульсным перенапряжениям | Уровень 3, 1 кВ между линиями |
| Устойчивость к кондуктивным помехам | Уровень 2 |
| Устойчивость к магнитному полю | Уровень 2 |
| Устойчивость к провалам и прерываниям напряжения | 70% остаточного напряжения в течение 10 периодов, 0% остаточного напряжения в течение 0,5 периода |
| Эмиссия | Соответствие BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонические токи | BS EN/EN61000-3-2, GB17625.1 |
| Фликер | BS EN/EN61000-3-3; PstLM ≤ 1, SVM ≤ 0,4 |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 4053,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 329,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 141,5 × 49 × 32 мм |
| Масса | 0,49 кг |
| Упаковка | 30 шт.; 15,7 кг; 0,81 куб. фут |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение нагрузки.
- Время установки указано для первого холодного запуска; частые включения и выключения могут увеличивать это время.
- Пульсации тока измеряются в диапазоне 50–100% от максимального напряжения при номинальной передаваемой мощности.
- Потребление в режиме ожидания измерено при 230 В AC.
- Изделие является компонентом для применения в составе конечного оборудования; при изменении конфигурации конечного изделия требуется повторная оценка ЭМС.
- Для моделей без вентилятора при высоте эксплуатации выше 2000 м снижение температуры составляет 3,5 °C на 1000 м.
- Для соответствия последним требованиям ErP данный источник питания допускается применять только за выключателем, не имеющим постоянного подключения к сети.
- Фликер измеряется при полной нагрузке с источником света, предоставленным MEAN WELL.
- RCM носит добровольный характер. Независимое устройство управления светодиодами без классификации IC не подходит для жилых помещений.
- Серия обеспечивает типичный срок службы 50000 часов при температуре корпуса, особенно в точке tc или TMP, около 75 °C или ниже.
- Для получения дополнительной информации следует обращаться в MEAN WELL.
- Изделия, поставляемые из Китая, а также часть изделий индийского происхождения могут не иметь логотип BIS; необходимо сверяться с сертификатом BIS.
