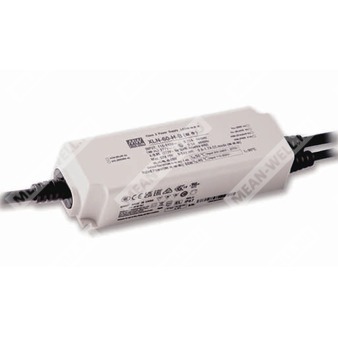

XLN-60-48-DA2 - светодиодный драйвер 60 Вт с постоянным напряжением 48 В и цифровым диммированием DALI-2.
Расшифровка партномера
| Обозначение | Расшифровка |
| XLN | Серия светодиодных источников питания Mean Well XLN |
| 60 | Номинальная мощность 60 Вт |
| 48 | Номинальное выходное напряжение 48 В |
| DA2 | Исполнение с цифровым диммированием DALI-2 |
Назначение и особенности
XLN-60-48-DA2 представляет собой герметизированный светодиодный драйвер мощностью 60 Вт с постоянным выходным напряжением 48 В, рассчитанный на питание светодиодных нагрузок в системах внутреннего и архитектурного освещения. Изделие поддерживает работу от сети переменного тока широкого диапазона, обладает коррекцией коэффициента мощности, низким уровнем мерцания и выполнено в пластиковом корпусе с классом защиты IP67.
Исполнение DA2 относится к версии с цифровым диммированием DALI-2 и функцией PUSH на первичной стороне. Для данной модификации доступно управление яркостью через интерфейс DALI-2, а также через кнопку PUSH. Выходное напряжение в версии 48 В фиксировано и не требует NFC-настройки тока, поскольку данный параметр относится к постоянному напряжению, а не к многодиапазонному постоянному току.
Характеристики
- Режим стабилизации: постоянное напряжение.
- Номинальное выходное напряжение: 48 В.
- Номинальная мощность: 60 Вт.
- Исполнение: DA2, цифровое диммирование DALI-2.
- Поддержка функции PUSH.
- Степень защиты корпуса: IP67.
- Класс II.
- Соответствие требованиям UL8750 Class 2 / Class P.
- Мерцание: соответствует требованиям CE ErP, низкий уровень мерцания.
- Потребляемая мощность в режиме ожидания: менее 0,5 Вт.
- Гальваническая развязка вход/выход.
Выход
| Параметр | Значение |
| Модель | XLN-60-48-DA2 |
| Выходное напряжение | 48 В |
| Номинальный выходной ток | 1,25 А |
| Номинальная мощность | 60 Вт |
| Допуск по току | ±5% |
| Пульсации тока | <4% |
| Диапазон диммирования | 0–100% |
| Диапазон постоянного тока | Не применяется, режим постоянного напряжения |
| Уставка / время запуска | 800 мс, 180 мс при 230 В AC; 1000 мс, 180 мс при 115 В AC |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 100–305 В AC |
| Диапазон входного напряжения постоянного тока | 155–400 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,95 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,9 при 277 В AC, полная нагрузка |
| Коэффициент гармонических искажений | THD < 20% при нагрузке ≥60% и 230 В AC; THD < 20% при нагрузке ≥75% и 277 В AC; THD < 10% при 100% нагрузке и 230 В AC |
| Потребляемый ток | 0,75 А при 115 В AC; 0,35 А при 230 В AC; 0,3 А при 277 В AC |
| Пусковой ток | 15 А, холодный старт, длительность импульса 310 мкс, измерение при 230 В AC |
| Максимальное число источников на автомате 16 А | 25 шт. для автомата типа B; 36 шт. для автомата типа C при 230 В AC |
| Ток утечки | <0,75 мА при 277 В AC |
| Потребление в режиме ожидания | <0,5 Вт |
Защита
| Параметр | Значение |
| Перегрузка | 105–200% от номинальной выходной мощности, режим hiccup, автоматическое восстановление |
| Короткое замыкание | Режим hiccup, автоматическое восстановление |
| Перенапряжение | 52–63 В |
| Поведение при перенапряжении | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после устранения причины |
| Особенность защиты перегрева | Для DA2: стадия 1 — снижение до 75% нагрузки; стадия 2 — снижение до 50% нагрузки; затем восстановление |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | Tcase = -25…+90 °C |
| Максимальная температура корпуса | 90 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -40…+80 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Светотехнические и диммирующие функции
| Параметр | Значение |
| Диммирование | DALI-2 и PUSH на первичной стороне |
| Принцип ШИМ-выхода | Для 12/24/48 В выходов: фиксированная частота ШИМ 3,2 кГц для DA2-типа |
| Функция PUSH: короткое нажатие | 0,1–1 с, включение/выключение драйвера |
| Функция PUSH: двойное нажатие | Два нажатия в течение 1,5 с, установка уровня диммирования 100% |
| Функция PUSH: длительное нажатие | 1,5–10 с, изменение направления регулирования яркости вверх/вниз |
| Максимальная длина кабеля от кнопки PUSH до последнего драйвера | 20 м |
| Количество драйверов для совместного PUSH-управления | До 10 |
ЭМС и помехоустойчивость
| Параметр | Значение |
| ЭМС-излучение | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Проводимые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонические токи | BS EN/EN61000-3-2, GB17625.1 |
| Колебание напряжения | BS EN/EN61000-3-3 |
| Устойчивость к электростатическому разряду | Уровень 3, 8 кВ воздушный разряд; уровень 2, 4 кВ контактный разряд |
| Устойчивость к радиочастотному излучению | Уровень 2 |
| Устойчивость к EFT/Burst | Уровень 2 |
| Устойчивость к импульсным перенапряжениям | Уровень 3, 1 кВ линия-линия |
| Устойчивость к кондуктивным помехам | Уровень 2 |
| Устойчивость к магнитному полю | Уровень 2 |
| Провалы и прерывания напряжения | 70% остаточного напряжения в течение 10 периодов, 0% остаточного напряжения в течение 0,5 периода |
| Соответствие BS EN/EN61547 | Да |
Безопасность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход-выход: более 100 МОм при 500 В DC, 25 °C, 70% RH |
| Стандарты безопасности | UL8750, CSA C22.2 No.250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, BIS IS15885, GB19510.14, GB19510.1, EAC TP TC 004, AS/NZS 61347-1, AS/NZS 61347-2-13 |
| Стандарты DALI | IEC 62386-101, 102, 207 |
Прочие параметры
| Параметр | Значение |
| Мерцание | PstLM ≤ 1, SVM ≤ 0,4 |
| MTBF | 4053,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 329,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 141,5 × 49 × 32 мм |
| Масса | 0,49 кг |
| Упаковка | 30 шт.; 15,7 кг; 0,81 куб. фута |
Описание исполнения
Серия XLN-60 представляет собой источники питания для светодиодных систем, выполненные в компактном герметизированном корпусе. Модификация XLN-60-48-DA2 относится к классу источников постоянного напряжения с номиналом 48 В и предназначена для питания светодиодных модулей, лент и светильников, требующих стабилизированного напряжения. Исполнение DA2 добавляет поддержку цифрового диммирования DALI-2, что делает изделие пригодным для интеллектуальных систем управления освещением.
Корпус рассчитан на эксплуатацию в условиях, где требуется повышенная защищённость от влаги и пыли. Наличие класса II, широкого входного диапазона и соответствия требованиям по ЭМС позволяет применять драйвер в коммерческом, декоративном и функциональном освещении, включая решения аварийного освещения, при соблюдении указанных условий эксплуатации и монтажа.
Применение
- Встраиваемые светильники.
- Даунлайты.
- Панельные светильники.
- Коммерческое освещение.
- Декоративное освещение.
- Светодиодные ленты.
- Цифровые DALI-системы освещения.
Примечания
| № | Содержание |
| 1 | Все параметры, специально не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C. |
| 2 | При низком входном напряжении может потребоваться снижение нагрузки. Для деталей следует обращаться к характеристике статической зависимости. |
| 3 | Время запуска измеряется при первом холодном включении. Повторные включения и выключения могут увеличивать это время. |
| 4 | Пульсации тока измеряются в диапазоне 50–100% от максимального напряжения при номинальной передаваемой мощности. |
| 5 | Потребление в режиме ожидания измерено при 230 В AC. |
| 6 | Драйвер рассматривается как компонент, работающий в составе конечного изделия. Из-за влияния полной установки производитель конечного оборудования должен повторно подтвердить соответствие ЭМС на уровне готового изделия. |
| 7 | При высоте эксплуатации более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором. |
| 8 | Для выполнения требований актуального регулирования ErP данный светодиодный драйвер должен использоваться после выключателя, без постоянного подключения к сети. |
| 9 | Измерение мерцания выполняется при полной нагрузке с источником света, предоставленным Mean Well. |
| 10 | RCM применяется на добровольной основе. Классификация Non IC означает, что независимое устройство управления светодиодами не подходит для жилых помещений. |
| 11 | Типичный срок службы 50000 часов достигается при температуре Tcase, особенно в точке tc или TMP, около 75 °C или ниже. |
| 12 | Для дополнительных сведений следует обращаться в отдел продаж Mean Well. |
| 13 | Изделия, поставляемые из регионов Китая, а также некоторые модели из Индии, могут не иметь логотипа BIS; для уточнения следует использовать BIS-сертификат. |
| 14 | С учётом требований IEC 62386-101/102 по времени включения и прерывания питания DALI, время запуска необходимо измерять с контроллером DALI, поддерживающим функцию включения питания DALI; иначе оно будет больше 0,5 с. |
