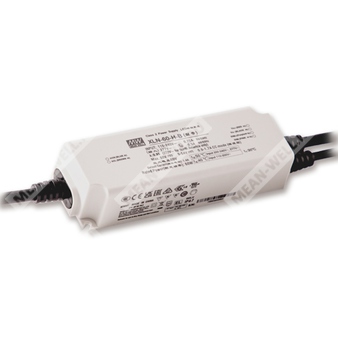

XLN-60-48 - герметичный источник питания для светодиодных систем на 48 В с постоянным напряжением и режимами диммирования.
Расшифровка партномера
| Позиция в партномере | Расшифровка |
| XLN | Серия светодиодных драйверов XLN |
| 60 | Номинальная мощность 60 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Назначение и особенности
XLN-60-48 — это светодиодный драйвер мощностью 60 Вт с режимом постоянного напряжения 48 В. Устройство предназначено для питания светодиодных модулей и световых систем, где требуется стабильное напряжение, высокая эффективность, низкий уровень пульсаций и возможность управления яркостью.
Модель относится к герметизированным источникам питания с степенью защиты IP67, предназначена для внутреннего и наружного применения в светотехническом оборудовании. Серия поддерживает работу от сети переменного тока широкого диапазона, обладает коррекцией коэффициента мощности и соответствует требованиям по электромагнитной совместимости и безопасности, указанным в документе.
Особенности
- Режим постоянного напряжения 48 В.
- Номинальная мощность 60 Вт.
- Высокий КПД до 88%.
- Широкий диапазон входного напряжения 100–305 В переменного тока.
- Встроенная коррекция коэффициента мощности.
- Низкие гармонические искажения.
- Герметичное исполнение с защитой IP67.
- Подходит для аварийного освещения.
- Совместимость с требованиями UL8750 Class 2 / Class P.
- Отсутствие мерцания, соответствие требованиям ErP.
- Потребление в режиме ожидания менее 0,5 Вт.
- Поддержка диммирования для соответствующих исполнений серии.
Применение
- Встраиваемые светильники.
- Даунлайты.
- Панельные светильники.
- Коммерческое освещение.
- Декоративное освещение.
- Светодиодные ленты.
- Цифровое освещение DALI.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный выходной ток | 1,25 А |
| Номинальная мощность | 60 Вт |
| Диапазон входа в режим стабилизации напряжения | 48 В |
| Пусковая установка, время нарастания | 800 мс, 180 мс при 230 В переменного тока; 1000 мс, 180 мс при 115 В переменного тока |
| Эффективность типовая | 88% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 100–305 В переменного тока; 155–400 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | Не менее 0,95 при 115 В; не менее 0,95 при 230 В; не менее 0,9 при 277 В, при полной нагрузке |
| Суммарные гармонические искажения | Менее 20% при нагрузке не менее 60% и 230 В; менее 20% при нагрузке не менее 75% и 277 В; менее 10% при нагрузке 100% и 230 В |
| Потребляемый ток | 0,75 А при 115 В; 0,35 А при 230 В; 0,3 А при 277 В |
| Пусковой ток | 15 А, холодный старт, длительность 310 мкс, измерение при 50% Ipeak и 230 В; по NEMA 410 |
| Максимальное число источников на автоматическом выключателе 16 А | 25 устройств для характеристики B; 36 устройств для характеристики C при 230 В |
| Ток утечки | Менее 0,75 мА при 277 В |
| Потребление в режиме ожидания | Менее 0,5 Вт при 230 В, для стандартных исполнений B / DA2 при отключённом диммировании |
Защита
| Параметр | Значение |
| Перегрузка | 105–200% от номинальной выходной мощности; режим прерывистого запуска с автоматическим восстановлением после устранения аварии |
| Короткое замыкание | Режим прерывистого запуска, автоматическое восстановление после устранения аварии |
| Перенапряжение | 52–63 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после устранения аварии |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура корпуса | −25…+90 °C |
| Максимальная температура корпуса | 90 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL8750 (тип HL и Class P), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13(EL) appendix J; подходит для аварийных установок при питании 176–280 В постоянного тока; BS EN/EN62384 independent; BIS IS15885(Part2/Sec13); GB19510.14, GB19510.1, EAC TP TC 004; проектирование в соответствии с AS/NZS 61347-1, AS/NZS 61347-2-13 |
| Стандарты DALI | IEC62386-101, 102, 207 |
| Испытательное напряжение | Вход–выход: 3,75 кВ переменного тока |
| Сопротивление изоляции | Более 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Пульсации | PstLM ≤ 1, SVM ≤ 0,4 |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
| Эмиссия по проводимым помехам | BS EN/EN55015 (CISPR15), GB/T 17743 | --- |
| Эмиссия по излучаемым помехам | BS EN/EN55015 (CISPR15), GB/T 17743 | --- |
| Гармонические токи | BS EN/EN61000-3-2, GB17625.1 | Класс C при нагрузке не менее 60% |
| Мерцание напряжения | BS EN/EN61000-3-3 | --- |
| ЭСР | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздушный разряд; уровень 2, 4 кВ контактный |
| Радиочастотное излучение | BS EN/EN61000-4-3 | Уровень 2 |
| Быстрые переходные процессы / импульсная помеха | BS EN/EN61000-4-4 | Уровень 2 |
| Импульсная помеха | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия |
| Кондуктивная помеха | BS EN/EN61000-4-6 | Уровень 2 |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 2 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 70% остаточного напряжения в течение 10 периодов, 0% остаточного напряжения в течение 0,5 периода |
Конструктивные данные
| Параметр | Значение |
| Габариты | 141,5 × 49 × 32 мм |
| Масса | 0,49 кг |
| Упаковка | 30 шт.; 15,7 кг; 0,81 куб. фута |
Наработка на отказ
| Параметр | Значение |
| MTBF | 4053,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 329,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Кривые и рабочие области
Для модели XLN-60-48 указан диапазон рекомендованной нагрузки по температуре корпуса и входному напряжению, а также характер снижения нагрузки при работе на пониженном входном напряжении. Типовая эффективность достигает до 90% в поле применения. Для 48-вольтового исполнения приводятся кривые КПД, коэффициента мощности и суммарных гармонических искажений в зависимости от нагрузки и сетевого напряжения.
Примечания
- Если отдельно не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальном токе и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение нагрузки.
- Время установки измеряется при первом холодном включении; повторные включения и выключения могут увеличить это время.
- Пульсации тока измеряются в диапазоне 50–100% максимального напряжения при передаче номинальной мощности.
- Потребление в режиме ожидания измеряется при 230 В переменного тока.
- ЭМС-показатели должны быть подтверждены на конечном оборудовании после полной интеграции.
- Для высоты эксплуатации выше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
- Для соответствия требованиям ErP данный драйвер должен применяться после выключателя, не имеющего постоянного подключения к сети.
- Мерцание измеряется при полной нагрузке с источником света MEAN WELL.
- RCM указан на добровольной основе; независимое устройство управления светодиодами без IC-классификации не предназначено для жилых установок.
- Серия соответствует типичному ресурсу 50000 часов при температуре корпуса, особенно в точке tc или TMP, около 75 °C или ниже.
- Для части изделий, поставляемых из Китая, а также некоторых изделий из Индии, логотип BIS может отсутствовать; необходимо проверять сертификат BIS.
- Для расчёта эффективности в документации используется режим 1050 мА / 54 В, заданный DIP-переключателем.
- При работе функции NFC питание драйвера должно быть отключено.
- Точность задания тока через NFC: ошибка между установленным и фактическим током находится в пределах 2%.
