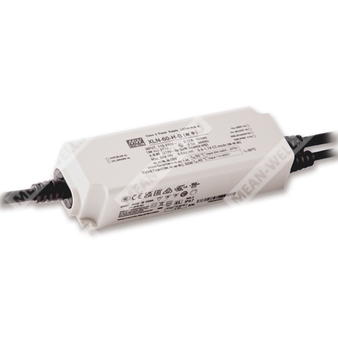

XLN-60-H-B - светодиодный драйвер постоянной мощности и постоянного напряжения с 3-в-1 диммированием и NFC-настройкой.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| XLN | Серия драйверов XLN |
| 60 | Номинальная мощность 60 Вт |
| H | Исполнение с постоянной мощностью, выходной ток выбирается через NFC |
| B | Встроенное 3-в-1 диммирование |
Назначение
XLN-60-H-B — это герметизированный светодиодный источник питания для светильников, работающий в режиме постоянной мощности с программируемым выходным током и поддержкой 3-в-1 диммирования.
Особенности
- Режим постоянной мощности с несколькими ступенями, выбираемыми через NFC.
- Встроенное 3-в-1 диммирование: 0–10 В, ШИМ 10 В, резистивное управление.
- Вариант B: PWM-стиль выходного сигнала.
- Диапазон регулировки выходного тока: 0,9–1,7 А.
- Высокий КПД — до 90%.
- Пластиковый корпус, класс II, схема с коррекцией коэффициента мощности.
- Соответствие требованиям UL8750 Class 2 / Class P.
- Бесфликерная работа, соответствие директиве CE ErP.
- Потребление в дежурном режиме менее 0,5 Вт.
- Полная герметизация, степень защиты IP67.
- Минимальный уровень диммирования 0,1% для DALI-2 DT6.
Области применения
- Встраиваемые светильники.
- Даунлайты.
- Панельные светильники.
- Коммерческое освещение.
- Декоративное освещение.
- Светодиодные ленты.
- Цифровое освещение DALI.
Описание
Серия XLN-60-H представляет собой светодиодные драйверы мощностью 60 Вт с режимом постоянной мощности и постоянного напряжения. Устройство рассчитано на питание от сети 100–305 В AC и обеспечивает выбор выходного тока в диапазоне 0,9–1,7 А посредством NFC-настройки. Номинальная рабочая область для исполнения H определяется многосекционной характеристикой постоянной мощности, что позволяет использовать драйвер с различными конфигурациями светодиодной нагрузки.
Исполнение XLN-60-H-B дополнительно поддерживает встроенное 3-в-1 диммирование. Управление яркостью возможно через аналоговое напряжение 0–10 В, через ШИМ-сигнал 10 В либо через переменное сопротивление. Выходной сигнал имеет PWM-стиль, что делает изделие пригодным для применения в светотехнических системах, где требуется управление яркостью без дополнительных внешних преобразователей.
Расшифровка партномера XLN-60-H-B
| Сегмент | Значение |
|---|
| XLN | Серия |
| 60 | Номинальная мощность 60 Вт |
| H | Исполнение с выбираемым NFC выходным током в режиме постоянной мощности |
| B | Исполнение со встроенным 3-в-1 диммированием |
Выход
| Параметр | Значение |
|---|
| Выходное напряжение | 12 В |
| Ток по умолчанию | 5 А |
| Номинальная мощность | 60 Вт |
| Время включения и нарастания | 800 мс, 180 мс при 230 В AC; 1000 мс, 180 мс при 115 В AC |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 100–305 В AC; 155–400 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,95 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,9 при 277 В AC, при полной нагрузке |
| Полные гармонические искажения | THD < 20% при нагрузке ≥60% и 230 В AC; THD < 20% при нагрузке ≥75% и 277 В AC; THD < 10% при нагрузке 100% и 230 В AC |
| КПД | 86% |
| Потребляемый переменный ток | 0,75 А при 115 В AC; 0,35 А при 230 В AC; 0,3 А при 277 В AC |
| Пусковой ток | 15 А, холодный запуск, длительность 310 мкс, измерение при 50% Ipeak и 230 В AC; соответствие NEMA 410 |
| Максимальное количество источников на автомате 16 А | 25 шт. при автомате типа B; 36 шт. при автомате типа C, при 230 В AC |
| Ток утечки | <0,75 мА при 277 В AC |
| Потребление в дежурном режиме | <0,5 Вт, при выключенном диммировании, только для стандартной версии B/DA2 |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 105–200% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 14–17 В |
| Перегрев | Выходное напряжение отключается, восстановление автоматическое после устранения причины |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | Tcase = -25...90 °C |
| Максимальная температура корпуса | 90 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40...+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
ЭМС и помехоустойчивость
| Параметр | Стандарт | Уровень |
|---|
| Помехоэмиссия по проводам | BS EN/EN55015 (CISPR15), GB/T 17743 | — |
| Излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 | — |
| Гармонический ток | BS EN/EN61000-3-2, GB17625.1 | Class C при нагрузке ≥60% |
| Мерцание напряжения | BS EN/EN61000-3-3 | — |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздухом; уровень 2, 4 кВ контактом |
| Излучаемое поле | BS EN/EN61000-4-3 | Уровень 2 |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 2 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия |
| Проводимые помехи | BS EN/EN61000-4-6 | Уровень 2 |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 2 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 70% остаточного напряжения в течение 10 периодов, 0% остаточного напряжения в течение 0,5 периода |
Безопасность
| Параметр | Значение |
|---|
| Стандарты безопасности | UL8750 (тип "HL" и Class P), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13(EL) приложение J; BS EN/EN62384 независимый; BIS IS15885(Part2/Sec13); GB19510.14; GB19510.1; EAC TP TC 004; проектирование по AS/NZS 61347-1, AS/NZS 61347-2-13 |
| Стандарты DALI | Соответствие IEC62386-101, 102, 207 |
| Испытательное напряжение | Вход/выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход/выход: >100 МОм при 500 В DC и 25 °C / 70% RH |
| Мерцание | PstLM ≤ 1, SVM ≤ 0,4 |
Прочее
| Параметр | Значение |
|---|
| MTBF | 4053,7 тыс. ч минимум, Telcordia SR-332 (Bellcore); 329,4 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 141,5 × 49 × 32 мм |
| Упаковка | 0,49 кг; 30 шт. / 15,7 кг / 0,81 куб. фут. |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение нагрузки.
- Время установки указано для первого холодного запуска. Повторные включения и выключения могут увеличивать это время.
- Пульсации тока измерены в диапазоне 50–100% от максимального напряжения при номинальной передаваемой мощности.
- Потребление в дежурном режиме измерено при 230 В AC.
- Изделие рассматривается как компонент, применяемый в составе конечного оборудования; после интеграции требуется повторная оценка ЭМС конечным изготовителем.
- Снижение допустимой температуры окружающей среды для высоты выше 2000 м составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Для соответствия последним требованиям ErP источник питания должен использоваться за выключателем, без постоянного подключения к сети.
- Пульсации оцениваются при полной нагрузке с источником света, предоставленным MEAN WELL.
- RCM носит добровольный характер. Независимое управляющее устройство светодиодов без IC-классификации не подходит для жилых помещений.
- Типичный срок службы серии составляет 50000 часов при температуре Tcase, особенно в контрольной точке tc или TMP, около 75 °C или ниже.
- Для режима NFC необходимо отключать входное питание драйвера.
- Точность настройки тока: погрешность между установленным и фактическим током находится в пределах 2%.
- Для расширенных настроек тока следует обращаться к представителю MEAN WELL.
