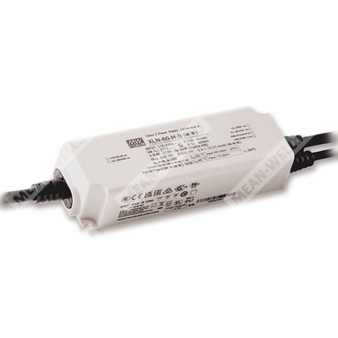

XLN-60-H-DA2 - светодиодный драйвер 60 Вт с постоянной мощностью, постоянным напряжением и интерфейсом DALI-2/PUSH.
XLN-60-H-DA2 — это AC/DC светодиодный драйвер серии XLN-60 с выходом постоянной мощности для H-версии, поддержкой выбора выходного тока через NFC и встроенным диммированием DALI-2, а также функцией PUSH. Устройство предназначено для питания светодиодных модулей в системах внутреннего и коммерческого освещения.
Расшифровка партномера
| Обозначение | Расшифровка |
| XLN | Серия светодиодных драйверов Mean Well |
| 60 | Номинальная мощность 60 Вт |
| H | Исполнение с постоянной мощностью, выбором выходного тока через NFC |
| DA2 | Версия с встроенным диммированием DALI-2 и функцией PUSH |
Краткое описание
Серия XLN-60 представляет собой драйверы мощностью 60 Вт с режимами постоянной мощности и постоянного напряжения. Для версии XLN-60-H-DA2 выходной ток задается через NFC, а управление яркостью реализовано по интерфейсу DALI-2 с поддержкой PUSH-диммирования. Корпус полностью залит компаундом, степень защиты составляет IP67, что допускает применение в условиях повышенной влажности и запыленности.
Особенности
- Режим постоянной мощности с многоступенчатым выбором выходного тока через NFC.
- Встроенное диммирование DALI-2.
- Функция PUSH-диммирования.
- Полностью залитый корпус со степенью защиты IP67.
- Класс II, исполнение с PFC.
- Соответствие требованиям UL8750 Class 2 / Class P.
- Отсутствие видимого мерцания, соответствие директиве CE ErP.
- Потребление в режиме ожидания менее 0,5 Вт.
- Поддержка аварийного освещения.
- Минимальный уровень диммирования 0,1% для версии DA2 DT6.
Применение
- Встраиваемые светильники.
- Даунлайты.
- Панельные светильники.
- Коммерческое освещение.
- Декоративное освещение.
- Светодиодные ленты.
- Цифровое освещение DALI.
Параметры
| Параметр | Значение |
| Модель | XLN-60-H-DA2 |
| Тип | Светодиодный драйвер 60 Вт с постоянной мощностью и встроенным DALI-2/PUSH-диммированием |
| Номинальная мощность | 60 Вт |
| Номинальное выходное напряжение | Постоянное напряжение 12 / 24 / 48 В, либо H-исполнение с постоянной мощностью |
| Диапазон входного напряжения | 100–305 В переменного тока |
| Диапазон входного постоянного напряжения | 155–400 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Степень защиты | IP67 |
| Класс защиты | Класс II |
Выход
| Параметр | Значение |
| Выходное напряжение холостого хода | 60 В |
| Ток по умолчанию | 1400 мА |
| Диапазон регулировки тока по NFC | 0,9–1,7 А |
| Диапазон области постоянного тока | 9–54 В |
| Диапазон диммирования | 0–100% |
| Пульсации выходного тока | < 4% |
| Допуск по току | ±5% |
| Номинальный выходной ток при заводской настройке | 1400 мА |
| Селектируемые значения тока | 900 / 1050 / 1200 / 1300 / 1400 / 1500 / 1600 / 1700 мА |
Таблица постоянной мощности
| Выходное напряжение | Выходной ток |
| 9–54 В | 900 мА |
| 9–54 В | 1050 мА |
| 9–50 В | 1200 мА |
| 9–46 В | 1300 мА |
| 9–43 В | 1400 мА |
| 9–40 В | 1500 мА |
| 9–38 В | 1600 мА |
| 9–36 В | 1700 мА |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 100–305 В переменного тока |
| Диапазон входного постоянного напряжения | 155–400 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,95 при 115 В, PF ≥ 0,95 при 230 В, PF ≥ 0,9 при 277 В при полной нагрузке |
| Коэффициент нелинейных искажений | THD < 20% при нагрузке ≥ 60% и 230 В; THD < 20% при нагрузке ≥ 75% и 277 В; THD < 10% при 100% нагрузке и 230 В |
| Потребляемый ток переменного тока | 0,75 А при 115 В; 0,35 А при 230 В; 0,3 А при 277 В |
| Пусковой ток | 15 А, холодный старт, длительность импульса 310 мкс, измерено при 230 В |
| Максимальное количество устройств на автомате 16 А | 25 устройств для автомата типа B / 36 устройств для автомата типа C при 230 В |
| Ток утечки | < 0,75 мА при 277 В |
| Потребление в режиме ожидания | < 0,5 Вт |
Защита
| Параметр | Значение |
| Перегрузка | 105–200% от номинальной выходной мощности; режим hiccup, восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление |
| Перенапряжение | 52–63 В |
| Тепловая защита | Выключение выходного напряжения, автоматическое восстановление после устранения причины |
| Тепловая защита для DA2 | 1-я ступень: снижение до 75% нагрузки; 2-я ступень: снижение до 50% нагрузки; автоматическое восстановление |
| Тепловая защита для Blank и B | Снижение до минимального уровня выхода; автоматическое восстановление |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура корпуса | -25…+90 °C |
| Максимальная температура корпуса | 90 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -40…+80 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL8750 (тип HL и Class P), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13; BS EN/EN62384; BIS IS15885 (Part2/Sec13); GB19510.14; GB19510.1; EAC TP TC 004; проектирование по AS/NZS 61347-1 и AS/NZS 61347-2-13 |
| Стандарты DALI | IEC 62386-101, 102, 207 |
| Испытательное напряжение | Вход-выход: 3,75 кВ переменного тока |
| Сопротивление изоляции | > 100 МОм при 500 В постоянного тока, 25 °C, 70% RH |
| Мерцание | PstLM ≤ 1, SVM ≤ 0,4 |
ЭМС-эмиссия
| Параметр | Стандарт | Уровень |
| Проводимые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 | --- |
| Излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 | --- |
| Гармонические токи | BS EN/EN61000-3-2, GB17625.1 | Класс C при нагрузке ≥ 60% |
| Пульсации напряжения | BS EN/EN61000-3-3 | --- |
ЭМС-устойчивость
| Воздействие | Стандарт | Уровень |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 2 |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 2 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия |
| Кондуктивная устойчивость | BS EN/EN61000-4-6 | Уровень 2 |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 2 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 70% остаточного напряжения в течение 10 периодов; 0% остаточного напряжения в течение 0,5 периода |
Прочее
| Параметр | Значение |
| MTBF | 4053,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 329,4 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габариты | 141,5 × 49 × 32 мм |
| Упаковка | 0,49 кг; 30 шт. / 15,7 кг / 0,81 куб. фут |
Номенклатура исполнения
| Исполнение | Функция |
| Blank | H-тип с выбором выходного тока через NFC в режиме постоянной мощности; 12/24/48 В постоянного напряжения |
| B | H-тип с выбором выходного тока через NFC и встроенным 3-в-1 диммированием; 12/24/48 В постоянного напряжения и PWM-выходом диммирования |
| DA2 | H-тип с выбором выходного тока через NFC и встроенным DALI-2 диммированием; 12/24/48 В постоянного напряжения и PWM-выходом DALI-2 |
Примечания
- Если не указано иное, параметры измерены при 230 В переменного тока, номинальном токе и температуре окружающей среды 25 °C.
- При пониженном входном напряжении может потребоваться снижение нагрузки.
- Время запуска указано для первого холодного старта; повторные включения/выключения могут увеличить его.
- Пульсации тока измеряются в диапазоне 50–100% максимального напряжения при номинальной мощности.
- Потребление в режиме ожидания измерено при 230 В переменного тока.
- Драйвер является компонентом, применяемым в составе конечного изделия; при необходимости ЭМС должна быть подтверждена на уровне конечной установки.
- Для моделей без вентилятора снижение параметров по температуре составляет 3,5 °C/1000 м при высоте выше 2000 м; для моделей с вентилятором — 5 °C/1000 м.
- Для выполнения актуальных требований ErP данный драйвер должен использоваться после выключателя, без постоянного подключения к сети.
- Мерцание измеряется при полной нагрузке с источником света, предоставленным MEAN WELL.
- RCM носит добровольный характер; независимое управление светодиодами без IC-классификации не подходит для жилых помещений.
- Серия соответствует типичному сроку службы 50000 часов при температуре Tcase, особенно в контрольной точке tc (или TMP), около 75 °C или ниже.
- Для моделей, поставляемых из Китая, а также некоторых моделей из Индии, знак BIS может отсутствовать; следует руководствоваться сертификатом BIS.
- Для версии H возможны прерывания выходного сигнала при отсутствии нагрузки.
