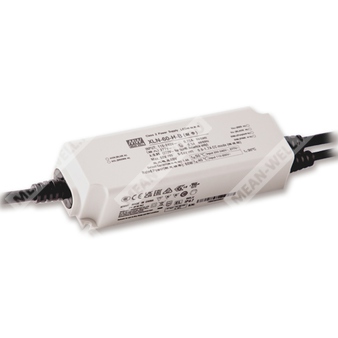

XLN-60-H
XLN-60-H - светодиодный драйвер 60 Вт с постоянной мощностью и настройкой выходного тока по NFC для LED-нагрузок.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | XLN | Серия источников питания MEAN WELL XLN |
| Номинальная мощность | 60 | 60 Вт |
| Тип исполнения | H | Исполнение с выходом постоянной мощности, ток настраивается через NFC |
Назначение и особенности
XLN-60-H представляет собой 60-ваттный светодиодный драйвер с режимом постоянной мощности и выходом постоянного тока, предназначенный для питания светодиодных светильников и модулей. Выходной ток выбирается посредством NFC-настройки, что позволяет адаптировать устройство под различные светодиодные нагрузки в диапазоне 900–1700 мА. Драйвер рассчитан на работу от сети переменного тока широкого диапазона и поддерживает эксплуатацию в условиях повышенных требований к эффективности, электромагнитной совместимости и надежности.
Устройство выполнено в полностью залитом корпусе с классом защиты IP67, имеет промышленное исполнение и допускает применение в аварийном освещении. Конструкция и электрические характеристики ориентированы на работу в составе светотехнической аппаратуры с управлением яркостью и регулировкой рабочего тока.
Функциональные особенности
- Режим постоянной мощности с многоступенчатым выбором выходного тока через NFC.
- Постояннотоковый выход с диапазоном регулировки 0,9–1,7 А.
- Высокий КПД, до 90%.
- Пластиковый корпус с классом защиты II и схемотехническим решением с коррекцией коэффициента мощности.
- Соответствие требованиям UL8750 Class 2 / Class P.
- Отсутствие заметного мерцания, соответствие требованиям CE ErP.
- Потребление в дежурном режиме менее 0,5 Вт.
- Полная герметизация, степень защиты IP67.
- Минимальный уровень диммирования 0,1% для версии DALI-2 DT6.
- Поддержка функций диммирования: 3-в-1, DALI-2, Push.
- Гарантированный ресурс работы: 5 лет указаны в описании серии, в ответе не приводится как гарантийное обязательство.
Области применения
- Встраиваемые светильники.
- Down Light.
- Панельные светильники.
- Коммерческое освещение.
- Декоративное освещение.
- Светодиодные ленты.
- Цифровое освещение DALI.
Таблица параметров
Выход
| Параметр | Значение |
| Номинальная выходная мощность | 60 Вт |
| Выходное напряжение холостого хода | 60 В |
| Выходной ток по умолчанию | 1400 мА |
| Диапазон регулировки тока по NFC | 0,9–1,7 А |
| Диапазон постоянного тока | 9–54 В |
| Пульсации выходного тока | <4% |
| Допуск тока | ±5% |
| Диапазон диммирования | 0–100% |
| Время включения и нарастания | 800 мс, 100 мс / 230 В переменного тока; 1000 мс, 100 мс / 115 В переменного тока |
| Режим при перегрузке по току | Многоступенчатый режим постоянной мощности |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 100–305 В переменного тока; 155–400 В постоянного тока |
| Диапазон входной частоты | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,95 при 115 В; PF ≥ 0,95 при 230 В; PF ≥ 0,9 при 277 В, при полной нагрузке |
| Полные гармонические искажения | THD < 20% при нагрузке ≥ 60% / 230 В; THD < 20% при нагрузке ≥ 75% / 277 В; THD < 10% при нагрузке 100% / 230 В |
| Входной ток | 0,75 А / 115 В; 0,35 А / 230 В; 0,3 А / 277 В |
| Пусковой ток | 15 А, холодный старт, длительность импульса 310 мкс, измерено при 50% Ipeak на 230 В; соответствует NEMA 410 |
| Максимальное количество источников на автомате 16 А | 25 шт. для автомата типа B; 36 шт. для автомата типа C при 230 В |
| Ток утечки | <0,75 мА / 277 В |
| Потребление в дежурном режиме | <0,5 Вт, при выключенном диммировании, только для стандартных версий B / DA2 |
Защита
| Параметр | Значение |
| Перегрузка | 105–200% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 14–17 В |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после устранения неисправности |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | Tcase = от -25 до +90 °C |
| Максимальная температура корпуса | 90 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | От -40 до +80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, продолжительность 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL8750 (тип HL и Class P), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13(EL) appendix J; подходит для аварийных установок при входе 176–280 В постоянного тока; BS EN/EN62384 independent; BIS IS15885(Part2/Sec13); GB19510.14; GB19510.1; EAC TP TC 004; проектирование с учетом AS/NZS 61347-1, AS/NZS 61347-2-13 |
| Стандарты DALI | IEC62386-101, 102, 207 |
| Испытательное напряжение | Вход-выход: 3,75 кВ переменного тока |
| Сопротивление изоляции | Вход-выход: >100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Эмиссия и помехоустойчивость
| Параметр | Стандарт / уровень |
| Проводимые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонический ток | BS EN/EN61000-3-2, GB17625.1 |
| Пульсации напряжения | BS EN/EN61000-3-3 |
| Электростатический разряд | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Излучаемая устойчивость | Уровень 2 |
| Быстрые переходные процессы | Уровень 2 |
| Импульсные перенапряжения | Уровень 3, 1 кВ линия-линия |
| Кондуктивная устойчивость | Уровень 2 |
| Магнитное поле | Уровень 2 |
| Провалы и прерывания напряжения | 70% остаточного напряжения в течение 10 периодов, 0% остаточного напряжения в течение 0,5 периода |
| Мерцание | PstLM ≤ 1, SVM ≤ 0,4 |
Прочие параметры
| Параметр | Значение |
| MTBF | 4053,7 тыс. ч минимум, Telcordia SR-332 (Bellcore); 329,4 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 141,5 × 49 × 32 мм (Д × Ш × В) |
| Масса и упаковка | 0,49 кг; 30 шт. / 15,7 кг / 0,81 куб. фута |
Режим постоянной мощности и рабочая область
XLN-60-H относится к многоступенчатым драйверам постоянной мощности. В документе приведена рекомендуемая рабочая область для 60-ваттного применения:
| Выходной ток | Рекомендуемый диапазон выходного напряжения |
| 900 мА | 9–54 В |
| 1050 мА | 9–54 В |
| 1200 мА | 9–50 В |
| 1300 мА | 9–46 В |
| 1400 мА | 9–43 В |
| 1500 мА | 9–40 В |
| 1600 мА | 9–38 В |
| 1700 мА | 9–36 В |
NFC-настройка
Ток выхода в режиме NFC настраивается через мобильное приложение при помощи NFC-совместимого смартфона на Android 4.1 или iOS 12 и выше. В приложении доступны чтение параметров, установка тока, запись настроек и возврат к заводскому состоянию. Для работы NFC необходимо отключить входное питание драйвера. Погрешность установки тока составляет не более 2% между заданным и фактическим током.
Диммирование
Версия B: диммирование 3-в-1
Регулировка уровня постоянного тока выполняется одним из трех способов между выводами DIM+ и DIM-: напряжение 0–10 В постоянного тока, ШИМ-сигнал 10 В или сопротивление. Прямое подключение к светодиодам предпочтительно. Подключение DIM- к Vo- не допускается. Источник управляющего тока от питания — 100 мкА тип.
- Минимальный уровень диммирования: около 8%.
- При 0%< Iout<8% значение выходного тока не определено.
- Выходной ток может снижаться до 0% при 0 кОм, 0 В постоянного тока или при 10 В PWM с коэффициентом заполнения 0%.
- Диапазон сопротивления: 0–100 кОм.
- Диапазон частоты PWM: 300 Гц–3 кГц.
Версия DA2: диммирование DALI-2 и Push
Входные цепи DALI-2 и Push используются на первичной стороне. Заводской уровень диммирования — 100%. Если нажатие длится менее 0,05 с, состояние драйвера не меняется. При использовании одной кнопки Push возможно одновременное управление до 10 драйверами. Максимальная длина кабеля от кнопки до последнего драйвера — 20 м.
| Действие | Длительность | Функция |
| Короткое нажатие | 0,1–1 с | Включение или выключение драйвера |
| Двойное нажатие | Два нажатия в течение 1,5 с | Установка уровня диммирования 100% |
| Длительное нажатие | 1,5–10 с | Каждое длительное нажатие изменяет направление регулирования: вверх или вниз |
PWM-режим выходного диммирования
Для исполнений 12/24/48 В выходное диммирование реализовано методом изменения коэффициента заполнения выходного тока. Частота PWM составляет 4 кГц для B-типа и 3,2 кГц для DA2-типа, типовое значение.
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В переменного тока, номинальном токе и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение нагрузки. Следует руководствоваться разделом по статической характеристике.
- Время установки измеряется при первом холодном запуске. Повторные включения и выключения могут увеличить время запуска.
- Пульсации тока измеряются в диапазоне 50–100% максимального напряжения при номинальной отдаче мощности.
- Потребление в дежурном режиме измеряется при 230 В переменного тока.
- Устройство является компонентом, работающим в составе конечного изделия; ЭМС-показатели зависят от завершенной установки, поэтому производитель конечного изделия должен повторно подтвердить соответствие ЭМС для всей системы.
- Для моделей без вентилятора при высоте эксплуатации выше 2000 м применяется снижение температуры окружающей среды на 3,5 °C / 1000 м; для моделей с вентилятором — 5 °C / 1000 м.
- Для соответствия требованиям ErP драйвер должен использоваться через выключатель, без постоянного подключения к сети.
- Параметр мерцания измеряется при полной нагрузке с источником света, предоставленным MEAN WELL.
- RCM является добровольной сертификацией. Исполнение Independent без IC-классификации не подходит для жилых помещений.
- Серия соответствует типичному сроку службы 50000 часов при температуре Tcase, особенно в точке tc или TMP, около 75 °C или ниже.
- Для дополнительной информации по настройке и применению следует обращаться в MEAN WELL.
- Изделия, поставляемые из Китая, а также некоторые модели из Индии, могут не иметь логотипа BIS; следует проверять сертификат BIS.
